工程簡介

　　重慶×大道工程位于重慶市×廠區內，設計為為雙層螺旋式坡道橋，一端通往×，另一端通往南坪明佳路。

　　本工程橋長643.885m，橋寬19m，平面曲線半徑55m，設計荷載城-A級，橋面寬2×9.39m，雙向四車道。采用預應力混凝土連續箱梁結構，橫截面為抗扭剛度大的分離式雙箱單室結構。單箱單室橋寬9.39m，梁高1.8m，翼緣懸臂長度2.445m，箱梁頂板厚0.25m，底板厚0.2m，腹板厚0.4m.全橋由0～4號（4×31m）、4～7號（31＋35.575＋31m）、7～0號（4×31m）、二層的0～4號（4×31m）、4～13號（31+35.81+2×35+31m）共5聯橋組成。0～10號墩為門形橋墩，其中0～6號為雙層，7～10～0號為單層，由蓋梁GL1（其中6號墩蓋梁為GL2）將a、b墩柱連接，蓋梁采用預應力混凝土結構。6號上層、11號、12號墩柱采用單支座，箱梁中橫隔梁處設置預應力筋束。

　　預應力連續箱梁、蓋梁、單支座處中橫隔梁按部分預應力A類構件設計。箱梁、蓋梁和橫隔梁上布置抗拉強度1860MPa，φ15.24的鋼絞線共327束，預應力張拉應力1339～1395MPa.采用9孔錨具72套、12孔錨具168套、14孔錨具8套、15孔錨具40套、19孔錨具318套15-12P固定端錨具48套。最長束5跨通長174.36m.全橋合計鋼絞線用量288.5t.

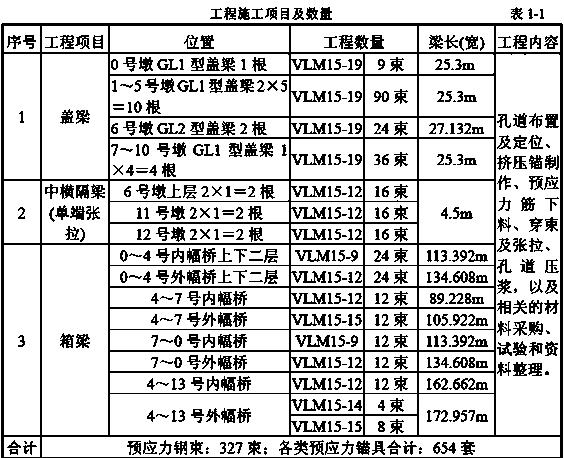

主要工程項目及數量

……

　　詳情請下載附件：重慶某大道某橋工程預應力施工組織設計
