4.8屋面工程：

　　4.8.1工藝流程

　　a總工藝流程：

　　基層清理→彈線找坡→管根固定→保溫層鋪設→抹找平層→防水層保護層施工

　　b找平層工藝流程：

　　基層清理→管根封堵→標高坡度彈成→灑水濕潤→施工找平層（水泥砂漿）→養護→驗收

　　4.8.2主要技術及質量保證要求：

　　a.找平層表面應壓實平整，排水坡度應符合設計要求，當面積較大時應做分格處理，分格不大于6m，分隔縫嵌填密封材料。水泥砂漿找平層收水后應二次壓光，不得有起砂起皮現象。找平層平整度偏差不大于5mm。待找平層充分養護干燥后方可進行防水層的施工。

　　b施工前，應對防水層材料質量進行嚴格檢查。

　　4.9垂直運輸和腳手架工程

　　4.9.1搭設方法根據本工程的實際情況和結構形式，外架前期采用單排落地腳手架。桿間距為2m，距墻1.5m，水平步距為1.5m，外防護鋼管腳手架滿掛密孔安全網。裝飾工程，在場地回填土時，拆除單排腳手架，重新搭設雙排腳手架，用做裝飾工程，內腳手架采用滿堂腳手架，間距1.2m，步距1.8m。搭設腳手架前，其基礎應夯實，有良好排水措施，底座支墊可采用木腳手板支墊，防腳手架下沉，以保證腳手架底部的整體穩定性。沿腳手架縱向兩端和拐角處起，每隔10m設一組剪刀撐，斜桿與地面夾角60度。每一結構層處的小橫桿抵住結構外墻，結構施工時用φ6.5鋼筋與框架柱相抱。

　　4.9.2搭設注意事項

　　a只用φ48×3.5一種規格的鋼管。有嚴重銹蝕、彎曲、壓扁、損傷和裂紋者應剔除。

　　b腳手板采用截面300×50mm木板，板寬不小于200mm.材質不低于國家二等的衫木和松木板，兩端使用10-14號鍍鋅鐵絲捆緊。

　　c腳手架應用-40×4扁鋼作接地，接地電阻不宜大于4Ω。

　　d腳手架允許誤差：主桿垂直偏差不大于架高的1/300，并同時控制其絕對偏差值不大于75㎜。相鄰兩根立桿接頭應錯開50厘米并盡量避免在同一步內，同一排大橫桿水平偏差不大于該片腳手架總長度的1/250，并不大于50㎜。

　　e所有腳手架搭設完畢后，經驗收合格后方可投入使用。

　　4.9.3腳手架的拆除

　　a劃出工作區標志，禁止行人進入；

　　b拆除時先加固，后拆除。嚴格遵守拆除順序，由上而下，后搭設的先拆，先搭設的后拆，先拆腳手板、剪刀撐，后拆小橫桿、大橫桿、立桿等；

　　c統一指揮，上下呼應，動作協調，防止傾覆和墜落；

　　d拆下的鋼管和扣件等材料集中向下運輸，嚴禁向下亂扔；將彎曲的鋼管調直，損壞的扣件更換，作防銹處理后集中存放。

　　4.9.4垂直運輸采用豎井架

　　a豎井架的組裝要在平整場地進行，各結點螺栓應緊牢固。

　　b吊裝前，對架體進行加固，除延立柱縱向綁扎木桿外，兩立桿之間尚應以橫桿和剪刀撐進行橫向加固。

　　c整體吊裝前應在架體頂部四角系纜風繩。起吊過程中，以纜風繩加以防護，架體吊裝就位后，應在纜風繩和固定架體地腳后，方可摘除吊鉤。

　　d纜風繩應選用直徑不小于9.3mm鋼絲繩。纜風繩應設在頂部，與地面夾角不應大于60度，其下部應與地錨連接，不得拴在樹木、電桿或構件堆物上。纜風繩與地錨連接應采用花籃螺栓連接拉緊，繩的兩端應用適宜的鋼絲繩夾子索緊（2兩個以上）。

　　e地錨采用腳手管埋深不小于1.7m。

　　f豎井上料口應搭設防護棚，棚頂鋪板應嚴密，板后不小于50mm.上料盤應設置安全門、護欄，安全門采用連鎖開啟裝置，升降運行時安全門自動封閉料盤的上料口。護欄高度不低于1.2m。

　　g上料盤嚴禁載人上下，嚴禁超在運輸。

　　4.10垂直、沉降觀測點設置

　　4.10.1垂直觀測點設置于建筑的主要陽角處（兩面）出結構面50～70mm。

　　4.10.2沉降觀測點設置于建筑的主要陽角處沉降縫兩側，結構結構有變化處，沿建筑物外延8～15米間距設置，標高在±0.000附近。埋設鋼筋直徑不小于20mm.出結構面50～80mm。

　　4.11.砌體工程：

　　4.11.1砌體材料：普通粘土磚，加氣混凝土砌塊。

　　4.11.2砌磚墻

　　a工藝順序：彈軸線、墻身、洞口線完成預檢手續——→立皮數桿——→選磚——→拌和砂漿——→盤角掛線——→砌磚墻、劃縫。

　　b粘土磚必須在砌筑前一天澆水潤濕，一般以水進入磚四邊1.5cm為宜。

　　c砂漿攪拌：砂漿配合比采用重量比，計量精度水泥為±2%，砂、灰膏控制在±5%以?xún)�。宜用機械攪拌，攪拌時間不少于1.5分鐘。

　　d組砌方法：混水墻砌體一般采用一順一�。�滿丁、滿條）或三順一丁砌法，清水墻砌體一般采用梅花丁砌法。磚柱不得采用包心砌法。

　　e排磚撂底（干擺磚）：一般外墻第一層磚撂底時，兩山墻排丁磚，前后檐縱墻排條磚。根據彈好的門窗洞口位置線，認真核對窗間墻、垛尺寸，其長度是否符合排磚模數，如不符合模數時，可將門窗口的位置左右移動。若有破活，七分頭或丁磚應排在窗口中間，附墻垛或其它不明顯的部位。移動門窗口位置時，應注意暖衛立管安裝及門窗開啟時不受影響。前后檐墻排第一皮磚，要考慮甩窗口后砌條磚，窗角上必須是七分頭才是好活。

　　f按標高立皮數桿，間距15～20米，用水準儀抄平，使皮數桿上的標高線與設計標高一致。

　　g選磚砌砌清水墻應選擇棱角整齊，無彎曲、裂紋，顏色均勻，規格基本一致的磚。敲擊時聲音響亮，焙燒過火變色，變形的磚可用在基礎及不影響外觀的內墻上。

　　h盤角：砌磚前應先盤角，每次盤角不要超過5層，新盤的大角，及時進行吊、靠。如有偏差要及時修整。盤角時要仔細對照皮數桿的磚層和標高，控制好灰縫大小，使水平灰縫均勻一致。大角盤好后再復查一次，平整和垂直完全符合要求后，再掛線砌墻。

　　i砌筑一磚半以上厚度墻必須雙面掛線，如果長墻幾個人均使用一根通線，中間應設幾個支線點，小線要拉緊，每層磚都要穿線看平，使水平縫均勻一致，平直通順；砌一磚厚混水墻時宜采用外手掛線，可照顧磚墻兩面平整，為下道工序控制抹灰厚度奠定基礎。

　　j砌磚：砌磚宜采用一鏟灰、一塊磚、一擠揉的“三一”砌磚法。砌磚時磚要放平。砌磚一定要跟線，“上跟線，下跟棱，左右相鄰要對平”。為保證清水墻面主縫垂直，不游丁走縫，當砌完一步架高時，宜每隔2m水平間距，在丁磚立楞位置彈兩道垂直立線，可以分段控制游丁走縫。

　　k清水墻不允許有三分頭，不得在上部任意變活、亂縫。

　　l砌筑砂漿應隨攪拌隨使用，一般水泥砂漿必須在3h內用完，水泥混合砂漿必須在4h內用完。

　　m砌清水墻應隨砌、隨劃縫，劃縫深度為8～10mm，深淺一致，墻面清掃干凈�；焖畨�應隨砌隨將舌頭灰刮盡。

　　4.11.3留槎外墻轉角處應同時砌筑。內外墻交接處必須留斜槎。分段位置應在變形縫或門窗口角處，隔墻與墻或柱不同時砌筑時，可留陽槎加預埋拉結筋。沿墻高按設計要求每50cm預埋φ6鋼筋兩根，其埋入長度從墻的留槎處算起，一般每邊均不小于50cm，末端應加90度彎鉤。隔墻頂應用立磚斜砌擠緊。

　　4.11.4磚預留孔洞和墻體拉結筋：木磚做好防腐，預埋時小頭在外，大頭在內，數量按洞口高度決定。一般在洞口上邊或下邊四皮磚，中間間距不大于600mm均勻分布。

　　4.11.5裝過梁、梁墊時，其標高、位置及型號必須準確，坐灰飽滿。如坐灰厚度超過2mm時，要用細石混凝土鋪墊，過梁安裝時，兩端支承點的長度應一致。

　　4.11.6構造柱做法：凡設有構造柱的工程，在砌磚前，先根據設計圖紙將構造柱位置進行彈線，并把構造柱插筋處理順直。砌磚墻時，與構造柱連接處砌成馬牙槎。每個馬牙槎沿高度方向的尺寸不宜超過5皮磚。馬牙槎應先退后進。拉結筋按設計要求放置，設計無要求時，一般沿墻高50cm設置2根φ6水平拉結筋，每邊深人墻內不小于1m。

　　4.11.7加氣混凝土砌塊

　　a工藝流程：

　　墻體放線、砌塊澆水→制備砂漿→砌塊排列→鋪砂漿→砌塊就位→校正→砂筑鑲磚→豎縫灌砂漿→勒縫

　　4.11.8注意的質量問題

　　a砌體粘結不牢：原因是砌塊澆水、清理不好，砌塊砌筑時一次鋪砂漿的面積過大，校正不及時，砌塊在砌筑使用的前一天，應充分澆水濕潤，隨吊運隨將砌塊表面清理干凈。

　　b第一皮砌塊底鋪砂漿厚度不均勻：原因是基底未事先用細石混凝土找平標高，造成砌筑時灰縫厚度不一，應注意砌筑基底找平。

　　c拉結鋼筋不符合設計要求，應按設計要求的規范的規定，設置拉接帶和拉接鋼筋。

　　d砌體錯縫不符合設計和規范的規定：未按砌塊排列組砌施工，應注意砌塊的規格并正確的組砌。

　　e砌體偏差超規定：控制每皮砌塊高度不準確，應嚴格按標志桿高度控制，掌握鋪灰厚度。

　　4.12質量控制點：

　　4.12.1框架結構填充墻防裂措施

　　a填充墻頂部磚切割斜砌，磚和梁底用砂漿填實，灰縫應控制在8——12㎜.墻體完成14天后，在進行抹灰施工。

　　b不同的墻體材料，在結合處設置鋼板網，鋼板網應設置外檐。

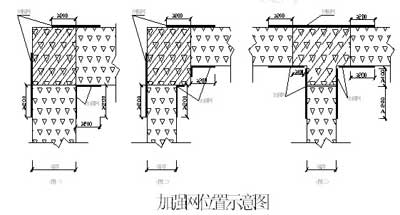

　　c加強（鋼板）網設置位置：應在底層灰中部，具體設置位置、尺寸見下圖（圖一）、（圖二）、（圖三）

　　4.12.2屋面防水工程：（高聚物改性瀝青卷材屋面防水層施工工法）

　　a工藝流程（熱熔法施工）：

　　清理基層——>涂刷基層處理劑——>鋪貼卷材附加層——>鋪貼卷材——>熱熔封邊——>蓄水實驗——>保護層

　　b清理基層：施工前將驗收合格的基層表面塵土、雜物清理干凈。

　　c涂刷基層處理劑：高聚物改性瀝青卷材施工，按產品說明書配套施工，基層處理劑是將氯丁橡膠瀝青膠粘劑加入工業汽油稀釋?zhuān)瑪嚢杈鶆�，用長把滾刷均勻涂刷于基層表面上，常溫經過4h后，開始鋪貼卷材。

　　d附加層施工：一般用熱熔法使用改性瀝青卷材施工防水層，在女兒墻、水落口、管根、檐口、陰陽角等細部先做附加層，附加的范圍應符合設計和屋面工程技術規范的規定。

　　e鋪貼卷材：卷材的層數、厚度應符合設計要求。多層鋪設時接縫應錯開。將改性瀝青防水卷材剪成相應尺寸，用原卷心卷好備用；鋪貼時隨放卷隨用火焰噴槍加熱基層和卷材的交界處，噴槍距加熱面300mm左右，經往返均勻加熱，趁卷材的材面剛剛融化時，將卷材向前滾鋪、粘貼，搭接部位應滿粘牢固，搭接寬度滿粘法為80mm.

　　f熱熔封邊：將卷材搭接處用噴槍加熱，趁熱使二者黏結牢固，一邊緣擠出瀝青為止；末端收頭用密封膏嵌填嚴密。

　　i防水保護層施工：上人屋面按設計要求做各種剛性防水層屋面保護層。不上人屋面做保護層有兩種形式：

　　j防水層表面涂刷氯丁橡膠瀝青膠黏結劑，隨即撒石片，要求鋪撒均勻，黏結牢固，形成石片保護層。

　　k防水層表面涂刷銀色反光涂料。

　　4.12.3廁所、浴室聚氨酯防水涂料施工

　　a聚氨酯防水涂料施工工藝流程：

　　清掃基層——>涂刷底膠——>細部附加層——>第一層涂膜——>第二層涂膜——>第三層涂膜和粘石渣

　　b清掃基層：用鏟刀將粘在找平層上的灰皮除掉，用掃帚將塵土清掃干凈，尤其是管根、地漏和排水口等部位要仔細清理。如有油污時，應用鋼絲刷和砂紙刷掉。表面必須平整，凹陷處要用1：3水泥砂漿找平。

　　c涂刷底膠：將聚氨酯甲、乙兩組份和二甲苯按1：1.5：2的比例（重量比）配合攪拌均勻，即可使用。用滾動刷或油漆刷蘸底膠均勻地涂刷在基層表面，不得過薄也不得過厚，涂刷量以0.2kg/㎡左右為宜。涂刷后應干燥4h以上，才能進行下一工序的操作。

　　d細部附加層：將聚氨酯涂膜防水材料按甲組份：乙組份=1：1.5的比例混合攪拌均勻，用油漆刷蘸涂料在地漏、管道根、陰陽角和出水口等容易漏水的薄弱部位均勻涂刷，不得漏刷（地面與墻面交接處，涂膜防水拐墻上做100mm高）。

　　e第一層涂膜：將聚氨酯甲、乙兩組份和二甲苯按1：1.5：0.2的比例（重量比）配合后，倒入拌料桶中，用電動攪拌器攪拌均勻（約5min），用橡膠刮板或油漆刷刮涂一層涂料，厚度要均勻一致，刮涂量以0.8～1.0kg/㎡為宜，從內往外退著操作。

　　f第二層涂膜：第一層涂膜后，涂膜固化到不沾手時，按第一遍材料配比方法，進行第二遍涂膜操作，為使涂膜厚度均勻，刮涂方向必須與第一遍刮涂方向垂直，刮涂量與第一遍同。

　　i第三層涂膜：第二層涂膜固化后，仍按前兩遍的材料配比攪拌好涂膜材料，進行第三遍刮涂，刮涂量以0.4～0.5kg/㎡為宜，涂完之后未固化時，可在涂膜表面稀撒干凈的φ2～φ3mm粒徑的石渣，以增加與水泥砂漿覆蓋層的黏結力。

　　j在操作過程中根據當天操作量配料，不得攪拌過多。如涂料黏度過大不便涂刮時，可加入少量二甲苯進行稀釋?zhuān)�加入量不得大于乙料�?0%.如甲、乙料混合后固化過快，影響施工時，可加入少許磷酸或苯磺酰氯化緩凝劑，加入量不得大于甲料的0.5%；如涂膜固化太慢，可加入少許二月桂酸二丁基酰作促凝劑；但加入量不得大于甲料的0.3%.

　　k涂膜防水做完，經檢查驗收合格后可進行蓄水試驗，24h無滲漏，可進行面層施工。

　　五．文明施工措施及環境污染防護措施

　　5.1.文明施工是工程整體實施的一個重要組成部分，它體現了現場各項管理工作的水平，對全面實施工程創(chuàng )優目標、創(chuàng )建施工企業的外部美好形象、擴大企業的社會(huì )影響力會(huì )起到有益的作用。因此必須給予應有的重視。

　　5.1.1.設立文明施工常設機構，由項目經理部各有關部門等組成各種文明施工推動小組。

　　5.1.2制定工作計劃及各種制度。

　　5.1.3組織與推動文明工程、文明工地、文明施工隊等活動，制定協議。

　　5.1.4施工現場全面布局，設置宣傳企業形象企業標志、宣傳牌、橫標、彩旗，作業區有安全護欄。

　　5.1.5現場施工人員佩帶安全帽，操作員戴黃色，管理人員戴紅色。

　　5.1.6材料庫房封閉式，材料堆放整齊有序，現場無亂堆亂放現象。有防雨、防潮、防腐、防爆、防火措施。

　　5.1.7施工道路、生活區域、排水溝、垃圾容器有專人定時清掃、清理。保證施工現場衛生干凈整潔，職工宿舍內外環境清潔。

　　5.1.8做好防噪音和防塵工作。

　　5.1.9現場管理人員辦公區采用裝配式板房及集裝箱，有經理書記室、現場辦公室、器材室、會(huì )議室、微機房及管理人員休息室等部分。辦公室內統一配備辦公桌椅，會(huì )議室內配備拼裝式長型會(huì )議桌，微機房配備電腦、打印機等設施。辦公室、會(huì )議室安裝空調、電源插座等。辦公室門前進行綠化布置，靠道路設“五牌一圖”，營造一個整潔、文明、舒心的辦公環境。

　　5.1.10工人宿舍、食堂、廁所、浴室

　　工人生活區采取外租民房，由宿舍、食堂、廁所、浴室組成。上下兩層。宿舍每間20人，上下鋪，床架被褥整齊、干凈。2003.4月場區回填土后，在現場內搭設活動板房。整個生活區，派人定時打掃衛生，做到干凈、整潔、無異味、排水通暢、道路整齊，并進行適當綠化、美化，為工人營造一個整潔、衛生的生活環境，展現企業形象。

　　5.2.環境污染防護措施：

　　5.2.1鋸末、刨花隨時清理并處理，防止隨風刮走，或引起火災。

　　5.2.2支、拆模時，輕拿輕放，拆下的模板應有豎井倒出，在指定地點碼放整齊。防止噪音污染。

　　5.2.3修建場內排水管道沉淀池，防止污水外溢針對施工現場情況設置宣傳標語和黑板報，并每月更換內容，確實起到鼓舞士氣，表?yè)P先進的作用。

　　5.2.4在施工現場修筑一條循環施工道路，修筑后應高出地坪面，并作好排水工作。配一臺推土機對受損的道路實施維護。雨水排入附近的土坑。干燥天氣灑水濕潤，防止車行灰塵污染環境。

　　5.2.5施工現場、辦公區、生活區等處懸掛有關環保的標識牌。

　　5.2.6外檐腳手架，立面滿鋪密目網。以免粉塵飛出污染周?chē)�環境。

　　六．技術措施和質量保證措施

　　6.1質量保證體系及保證措施

　　本工程將嚴格按規范化的質量體系文件進行操作，加強項目質量管理，規范管理工作程序，提高工程質量，從而達到交付滿意工程的目的。

　　6.1.1工程施工質量目標

　　在本工程的施工質量上，本企業制定如下目標：確保部?jì)?yōu)工程。為確保質量目標的實現，特制定各分部工程質量目標計劃，以保證工程總的施工質量目標計劃的實現。

　　分部工程質量目標計劃表
