第四節重點、難點部分施工控制措施

　　1、重點、難點分析

　　因本工程管線、質量要求高，管線復雜，場地不集中，所以如何組織工程有效實施，達到業主要求的各項目標是工程的重點。

　　由于管線長，管線交叉多，管線高程、位置等相互影響，因此施工前期及施工過程中的技術問題能否得到及時解決是工程施工的難點。

　　2、重點、難點部分施工控制措施

　　針對工程的重點，主要采取加強項目經理部組織建設，提高項目部工作效率的控制措施。

　　3、組織充足的施工和質量管理人員，各區、段均配備兩名施工員和質量員，既分區段管理又相互協調合作，各區段根據各自情況安排施工，以實現分片目標為目的；

　　4、施工前期及施工過程中，做到充分了解現場情況，根據工程總計劃安排，各區段詳細制定日、旬、月進度計劃，制定工、料、機進場計劃，項目部各職能部門保證計劃的落實和組織；

　　5、辦公室負責人力資源的調配，安排專職協調人員，做好與其他施工單位的協調工作；

　　6、項目部積極與現場監理及業主配合，及時反映情況，服從業主和監理的統一協調。

　　對于工程的難點，項目部建立強有力的技術部，盡量在工程前期認真學習圖紙，及時發現并提出問題，及時積極與設計人員聯系，及時解決，保證工程的正常進行。

　　第五節施工組織安排

　　我公司將派出經驗豐富的隊伍，提供強有力的裝備，夯實工程建設的物資基礎。將安排具有類似施工經驗的項目部承擔本工程施工任務。由項目經理具體負責，在全公司范圍內抽調骨干力量組建項目經理部，同時，加強工程現場施工管理，層層落實經濟承包責任制，從各個方面保證工程建設順利、高效、優質完成。

　　為保證工程的順利進行和各項目目標的實現，我項目經理部有關人員將對本工程進行科學、合理的組織和管理，對工程的進度、質量、安全做好各種技術保證措施；對施工材料的使用、施工機具的安排等問題進行良好的部署和協調。

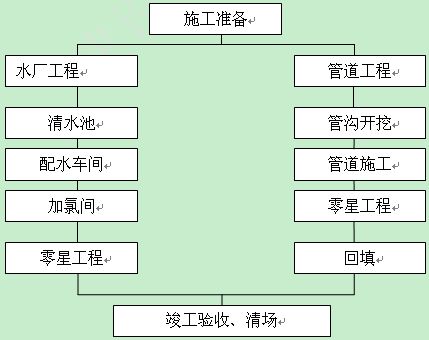

　　1、總體施工工藝流程圖

　　2、施工前準備工作

　　2.1施工現場準備工作

　�。�1）施工現場交通

　　本工程將修建交通便道進行物料運輸，從而使本工程的交通較為便利。

　�。�2）施工用水、用電

　　開工前，由我項目經理部與當地相關人員聯系，就近提供共300千瓦的電源，沿線布置供電線路連通各施工點。同時我項目經理部在施工現場自己配備兩臺75千瓦的發電機組，以備突然停電或是用電高峰期的不時之需，以保證施工用電。

　　施工用水利用當地水源。

　　另在我項目經理部駐地設置排水邊溝，將生活污水排入污水沉淀池中。

　　2.2材料供應

　�。�1）本工程所需的所有材料在進場前均須經過嚴格的質量檢查，不合格材料一律不得進入施工現場。

　�。�2）我項目經理部根據工程實際進度計劃編制材料需用計劃，各種材料的進場按照已編定的材料需用計劃進場，并按指定的材料堆放點堆放。同時做好材料的保護工作，以防材料在施工現場出現損壞或損耗現象。

　　2.3技術準備工作

　�。�1）圖紙會(huì )審及技術交底

　　工程開工前，在項目總工程師的組織下，集中項目部有關技術人員仔細審閱圖紙，將不清或不明的問題及時匯總通知業主、監理和設計人員及時解決。

　　我項目經理部將嚴格按有關程序，組織技術交底，由項目經理部技術負責人向班組交底，做到項目部全體人員均熟悉本工程的技術要點、設計意圖和施工技術規范的內容。

　�。�2）施工組織設計的編制

　　由項目經理部技術負責人編制該工程的施工組織設計方案，該方案被審批同意后以該方案作為本工程施工的指導性文件。

　�。�3）測量放線工作

　　開工前，由我項目經理部有關人員聯系規劃局做好測量控制點的交接工作，并按規范進行復測，同時建立測量控制網，確定道路中線和施工紅線和施工放樣測量。

　　積極與建設單位、設計院聯系，熟悉本工程的各項要求和任務，并及時向有關管理人員傳達；

　　2.4其他準備工作

　�。�1）做好沿線的地下管線（道）的探測與保護工作，以防對工程的進程產生不必要的影響；

　�。�2）按施工總平面圖及結合工地現場情況，及時搭設施工所需的臨時設施，注意防火、防漏電等安全問題；

　�。�3）根據施工計劃，組織施工操作人員進場，并對他們進行相關的崗前培訓和三級安全教育。

　　第四章主要施工方案

　　第一節施工流程：施工工藝流程圖（見附件）

　　第二節主要施工方法

　�。ㄒ唬┕艿拦こ痰闹饕�施工方法：

　　1、測量放線

　　1.1組織測量技術人員按規劃局提供的測量控制點進行復測，復核無誤后建立工程測量控制網，對工程進行點面相結合的測量控制。

　　1.2進行施工放樣測量，定出管道中線及井位置并定出水準基準點作為整個工程的控制點。每次測量均要閉合，嚴格控制閉合誤差。

　　1.3井面標高應平路面。

　　2、溝槽開挖

　　2.1溝槽開挖前應要求各有關管線部門提供地下管線情況，并結合人工開挖勘察，確認無誤后方可進行施工。當發現管線位置后應做好清晰的標志以保護好地下管線。

　　2.2施工時在人行道邊設置臨時排水溝，以保證排水通暢，以保證開挖基坑不被雨水浸泡而造成基坑的質量問題。在基坑開挖時須在溝槽外兩側筑小土堤截水，以防地表水倒灌入施工溝槽內。溝槽內兩側設排水溝和集水井，用碎石填充，當地下水豐富或遇雨天時用抽水機抽水，以保證基坑不被水浸泡。

　　2.3本工程的溝槽深度為1.5-3米，對土質良好地段采用1：1放坡開挖。開挖時用挖掘機進行，人工配合。溝槽開挖土方調至填方區填土或用自卸式汽車外運棄土。在開挖前，溝槽的斷面、開挖的次序和堆土的位置由現場施工員向司機及土方工詳細交底。在挖土過程中管理人員應在現場指揮并應經常檢查溝槽的凈空尺寸和中心位置，確保溝槽中心偏移誤差符合規范要求。為保證槽底土壤不被擾動、破壞或超挖，用機械挖土至設計標高高20～30cm后改用人工挖土和平整。開挖要保證連續作業，分段開挖，每段10m～20m，以防止土方塌方出現安全事故。

　　2.4在軟土地段采用放坡與鋼板樁支護結合開挖。先按1：1放坡開挖，再用25號槽鋼進行鋼板樁支護開挖。

　　2.5溝槽檢查驗收

　　溝槽開挖完成應進行自檢，檢查項目和允許誤差見下表-1.自檢合格后應馬上通知監理進場進行檢查驗收，驗收合格后方能進入下一工序的施工。

　　基槽開挖允許偏差和檢驗方法見下表

　　3、基礎施工

　　3.1若管道處于軟土上應會(huì )知甲方、監理及設計人員到現場解決，管道地基承載力不小于80Kpa.

　　3.2測量中心軸線，標高，并放出基礎邊線。在溝底設置水平小木樁，樁頂標高為管道平基混凝土面的標高。

　　3.3碎石、砂墊層應先將碎石、砂拌勻然后鋪設，鋪筑墊層時應邊鋪邊檢平，并用平板振動器在墊層面上予以振動壓實。

　　3.4按照測出的基礎邊線安裝平基側模板，模板內外打撐釘牢，并在模板內側彈線用以控制混凝土澆筑高度。

　　3.5模板安裝時要注意板面平整，拼縫嚴密，模板與砼相接觸的表面應涂掃脫模劑以利于模板的拆除。

　　3.6平基澆筑砼時應嚴格按水平控制樁取面，振搗密實。澆筑時注意在管中線至兩側各20cm左右取平，其余可留粗糙面以便和管座混凝土接合。澆筑管基砼時應預留后澆段。

　　3.7質量標準

　　基礎砼強度滿足設計要求，平基面須符合高程及縱坡設計要求，井位基礎砼符合設計井底高程。

　　4、管道施工

　　4.1球墨鑄鐵管的鋪設和安裝

　�。�1）工藝流程

　　安裝準備→管道運輸→管道安裝→通水試驗

　�。�2）操作要點

　　4.1.1按設計圖紙和管件尺寸，畫出安裝尺寸草圖。

　　4.1.2抗震柔性接口鑄鐵管切斷采用人力鋼鋸斷管或砂輪切割機斷管。

　　4.1.3清除隨插口連接處和法蘭密封面的污垢、砂粒、疤塊。

　　4.1.4安裝時先在抗震柔性接口鑄鐵管插口上畫好安裝線，取隨插口端部的間隙5-10mm，在插口外壁上畫好安裝線，安裝線所在的平面應與管子的軸線垂直。

　　4.1.5在插入管材端口先套上活套法蘭，橡膠密封圈。膠圈外邊緣線與安裝線對齊。

　　4.1.6管材插口端入承口后，稍拔出2-3mm，留作對口間隙，并檢查管件方位和軸線準直。

　　4.1.7將橡膠密封圈推移至承口，平整妥貼，在推進過程中，盡量保證入管件方位和軸線在同一軸線上。

　　4.1.8將活套法蘭平推至承口法蘭處，穿入螺栓，緊固連接法蘭，使膠圈被擠壓承口密封面圓周齊平，使膠圈均勻受力，法蘭緊固方法與鋼法蘭緊固方法相同。

　　4.1.9使用的橡膠密封圈和活套法蘭必須是和鑄鐵管配套的產品。

　　4.1.10柔性接口鑄鐵管立管安裝時，要與土建密切配合，吊裝立管時，可在管件的承口位置綁上鐵絲吊在樓板或管井支架上，調整好坡度和垂直度后，再按上述方法進行柔性接頭連接，在調整管道垂直度時，要注意不得使柔性接頭內的橡膠圈“絞扭”，并使管道插口端部與承口保持2-3mm間隙。

　　4.1.11柔性接口鑄鐵管水平管道安裝時，先將水平管安裝尺寸測量好，按正確尺寸和安裝的難易程度在地面進行預制（若水平管過長或吊裝有困難時可分段預制和吊裝）。預制時用螺栓將活套法蘭與承口法蘭初步聯接，不必擰緊，吊裝時吊點應位于柔性接頭兩側與柔性接頭兩側相距約300mm.按圖紙及規范要求設置好管卡后，吊裝水平管。將水平管上的三通口或彎頭的方向及坡度調整好，然后，按插口的安裝線順排水方向依次將柔性接頭上緊，最后與排水立管固定。

　　4.1.12用支吊裝固定管子，支吊架規格、間距按圖紙及規范要求，一般支吊架應設置在管道承口大頭處。

　　4.1.13立管支架安裝必須在一條線上，吊架安裝必須按設計坡度確定其位置，以保證壓緊的橡膠密封圈受力均勻。

　　4.1.14本項目管材和接口

　　輸水管D采用球墨鑄鐵給水管，管內壁襯水泥砂漿，承口橡膠密封圈接口。管道公稱壓力為1.0MPa.

　　4.1.15管道敷設

　　各種管道在施工前，應對城市接管點的閥門井、污水檢查井、雨水檢查井的標高和管徑以及現場地面標高進行實測復測。如與施工圖標高不一致，應通知設計部門進行管道高程調整，待調整后方可施工。

　　4.1.16給水部分

　　給水管彎轉處利用組合彎頭，彎曲管等管件不能完成彎轉角度要求時，可在直線管段利用管道承插口偏轉進行調整，但承插口的最大偏轉角不得大于1°以保證接口的嚴密性。

　　當給水管敷埋在污水管的下面時，應采用鋼管或鋼套管，套管伸出交叉管的長度每邊不得小于3.0M，套管兩端應采用防水材料封閉。

　　4.1.17管道基礎

　　如為未經擾動的原狀土層，則天然地基進行夯實。

　　如為回填土層，則在回填土地段做300MM厚灰土墊層。

　　如為巖石或多石層，則在巖石或多石地段則做150MM厚砂石墊層。

　　如為軟泥土則應更換土壤或每2.5-3.0M做混凝土枕基。

　　4.1.18管道施工要求

　　管道基礎應坐落在良好的原狀土層上，如為剛性接口，其地基承載力特征值按上文提到的不得低于80KPa；否則應進行地基處理。

　　如采用機械開挖管道溝槽，在保留0.2M厚的不開挖土層時，該土層用人工清槽，不得超挖，如若超挖，應會(huì )同設計人員進行地基處理。

　　砂石基礎的壓實系數，按國標04S516要求施工�；靥钔撩軐�(shí)度按《給水排水管道工程施工及驗收規范》GB50268-97規定施工。

　　4.1.18管道防腐

　　球墨鑄鐵給水管：無防腐處理或防腐破壞時，則外壁刷冷底子油一道，石油瀝青二道。

　　5、雨水井、檢查井的砌筑

　　5.1砌筑各種井前必須將基礎面先洗涮干凈，并定出中心點，劃上砌筑位置及標出砌筑高度，便于操作人員掌握。

　　5.2砌筑檢查圓井應掛線校核井內徑及圓度，收口段高度應事先確定，可按規定每皮磚縮入2cm，即每圈縮入4cm計算，砌一皮磚必須檢查一次，看有無偏差。圓井井身及其收口段，必須避免上下層磚對縫。

　　5.3檢查井內壁用1：2水泥砂漿批蕩2cm，雨水井當管徑D≥600時設流槽，當管徑D。
