一、變電站視頻監控系統需求分析

　　電力行業變電站遠程圖像監控系統不同于普通工礦企業、居民小區的本地監控，它是一種網絡(luò )化視頻監控系統。變電站位置分散，而管理與使用相對集中，在系統實施前需要進行統一的規劃，制定一個系統平臺，充分考慮變電站視頻監控系統的自身特點。

　　1、經過幾年的建設，有些變電站已經陸續安裝了純本地的或小范圍聯網的分散視頻監控系統，這些系統的規模較小，通常是各變電站獨立工作，或幾個變電站的聯網監控。由于各系統分別由不同廠家實施，變電站前端設備種類繁多，有嵌入式硬盤錄像機、工控式硬盤錄像機、網絡(luò )視頻服務器等，壓縮方式有MPEG2、MPEG4等，通信協議、圖像編碼方式各相同，相互無法兼容。要想在中心實現對所有變電站的監控，必須每個廠家的設備都配置一套，無法實行全區域的集中管理和信息共享。

　　新建的系統必須具有很強的兼容性，能夠支持盡量多的前端設備，使采用不同廠家、不同種類、不同編碼方式設備的變電站都能方便的接入系統，盡量減少對前端設備的改造、更換。如必須要更換，則盡量減少更換設備的數量，避免對前端攝像機、報警器的的更換。

　　2、現在變電站大多通過PCM設備接入電力網，變電站有的為2M接口，單路最大帶寬為2M.而對于有些地區的新建變電站提供10/100M的以太網接口，隨著時間的推移，可能這樣的變電站可能會(huì )越來越多，在特殊情況下還可能將多個2M進行復合，提供更高的傳輸帶寬。在現階段的系統平臺設計中要充分考慮到網絡(luò )情況，既要能夠在以前的2M帶寬下傳輸圖像，也能在現在的10/100M帶寬下傳輸圖像。系統應該具有較強的帶寬調節性，能夠根據不同的帶寬自動進行調節，用有限的帶寬傳輸盡量多的圖像。

　　3、隨著電力設備的自動化程度越來越高，目前110kV及以下變電站多為無人值守變電站，而220kV及以上變電站多為有人值守變電站，對于這兩種類型的變電站前端使用的設備應該有所不同。無人值守變電站使用的設備應該能夠長期在無人看護的情況下正常工作，便于遠程管理，斷電后來電自動重啟，具有故障報警等功能；有人值守變電站交通較為方便，設備有人看護，可以進行日常維護，出現故障能夠及時排除，更換設備也相對容易，此類設備應該更多的考慮使用的便捷性、功能的完整性。

　　4、由于整個區域內變電站數量眾多，分布在各地，全部集中在一個地方進行監控是不現實的，效率也不高。目前通常實行分級監控，在系統內設置若干個分控中心，通過授權管理轄區內的各變電站，進行統一設備配置、用戶管理。實現管理與監控的分離，使系統的配置更加靈活。

　　5、隨著電力使用的不斷發展，將來會(huì )有越來越多的新建變電站需要加入系統中來，因此系統應具有很強的擴展性，支持盡量多的變電站接入，系統的擴展應該盡量簡單，充分利用原有設備。

　　6、由于視頻監控系統對于變電站的日常安全起著重要的作用，因此整個系統的安全性要進行充分的考慮。一是硬件安全，由于采用集中管理，系統的管理中心成為系統中最重要的環節，中心的管理服務器、交換機等核心設備都應該進行硬件備份，主備設備之間應該能夠自動切換；二是網絡(luò )安全，由于視頻監控系統與電力局域網需要進行連接，這樣就是視頻監控系統面臨著病毒、網絡(luò )攻擊的嚴重威脅，系統采取必要的隔離措施，保證視頻監控系統的安全。

　　7、變電站是遭受雷擊較多的場所，雖然變電站都有很好的避雷設備、措施，但是根據我們多年的經驗，變電站內視頻監控系統遭受雷電破壞的情況還是很多。主要是室外攝像機和室內設備的通信接口，經常是一場雷雨過后許多攝像機無法控制了。同時變電站內存在高強度的電磁場，對模擬圖像的影響很大，如果不采取必要的措施會(huì )嚴重影響圖像質量。

　　二、系統解決方案

　�。ㄒ唬┛傮w規劃

　　網絡(luò )流媒體軟件平臺是南自憑借數年的監控行業經驗和領先的行業技術致力研發而成的，一種完全依托于寬帶網絡(luò )，為客戶提供圖像遠程采集、傳輸、儲存、處理的一種網絡(luò )監控模式。

　　我公司的網絡(luò )流媒體軟件平臺，將多個監控現場的視音頻碼流數字化，集中上傳至網絡(luò )，由《南自信息ObserverMerge網絡(luò )流媒體監控系統軟件V2.1》之中心管理服務軟件OBMERGE-S進行集中管理。完全拋棄各個監控現場的個體化差異，而由管理中心集中管理軟件調用大型數據庫，通過預先對各個廠家、各種不同編碼方式SDK包的調用，從而實現同一客戶端，瀏覽不同監控現場、不同廠家、不同編碼方式的視訊信息，真正做到無區域，無差異，純網絡(luò )的“一網打盡”網絡(luò )監控。系統平臺能將1、不同類型的產品：硬盤錄像機、網絡(luò )視頻服務器；2、不同視音頻編碼方式：MPEG4、MPEG2；3、不同通訊協議的視頻處理單元集中兼容處理，能實現同一網絡(luò )客戶端，瀏覽不同站端現場，不同廠家，不同編碼方式的視訊信息。

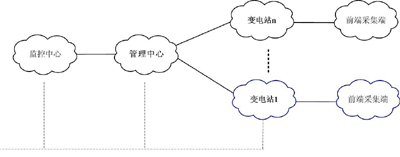

　　考慮到今后中長期的發展需求，電力系統的視頻監控系統采用集中管理，分散控制的網絡(luò )結構，系統主要分為三級：三級分別是變電站站端、管理中心、監控中心，監控中心還包括電力網上的網絡(luò )客戶端，如圖1所示。

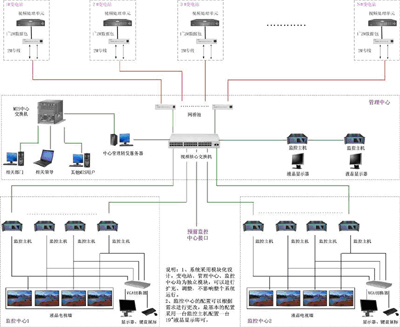

　　各變電站通過2M數字通道與管理中心連接，在管理中心對系統集中管理。系統中的各監控中心通過電力網與管理中心連接，監控中心設置監控主機，通過授權實現對全部或部分變電站的監控。

　　遠程圖像監控系統由各變電站站端、供電公司監控中心以及局MIS網上的終端用戶組成。

　　系統內可根據區域劃分設置多個監控中心，各監控中心通過網絡(luò )與管理中心連接，每個監控中心可以采用監控主機軟解壓或數字矩陣硬解壓實現單畫面、多畫面（根據工作站的配置可實現4、9、16）顯示。通過大屏幕顯示器可以很輕松的實現4～64個圖像同時顯示，能夠滿足對轄區內所有變電站的監控，可以觀看每個變電站某個攝像機的畫面或每個變電站的16畫面同屏顯示。

　�。ǘ�）變電站遠程圖像監控系統的實現

　　針對本次變電站遠程圖像監控系統的實際需求，我公司選用以下設備：嵌入式硬盤錄像機、視頻橋接器、各種攝像機（站端設有室內/外球型攝像機）、燈光/報警控制單元、紅外對射探測器、紅外三鑒探測器、聲光報警器等設備構成變電站監控點視頻信號全部直接接入現場視頻監控主機，不使用視頻切換矩陣或畫面分割器，保證圖像質量。具有前端所有監控點高清晰（D1）錄像儲存功能。

　　現場監控機柜的RS485總線信號接到視頻處理單元的RS485控制口中，實現實時監控所有的監控點，通過RS485總線控制高速智能球機等。視頻監控主機通過網絡(luò )方式進行傳輸，接入管理中心。

　　變電站配置紅外防盜報警系統。我們在變電站的圍墻設置二/四光束紅外對射探測器，在變電站大門設置紅外三鑒探測器，能夠有效防止人員的鉆入、跨越。系統監測到非法闖入后輸出報警信號至視頻處理單元，及時上傳信息到遠程監控中心，軟件自動彈出電子地圖，提示報警具體地點。同時能夠聯動前端相關設備，如啟動照明燈光、警笛、語音報警提示等。

　　系統還可以兼容現場的消防系統、綜合自動化系統等接入。

　　供電公司的集控中心已建成，變電站視頻監控系統接入該中心。

　　從站端壓縮編碼到監控中心端解壓回顯，中間過程不再有其它任何形式的壓縮編碼，確保圖像質量達到MPEG-4標準，幀率25幀。同時，前端監控主機可以通過采用TCP/IP、UDP或者組播方式（確保系統對網絡(luò )資源的最低占用）將視音頻數據傳輸至供電局網絡(luò )中，實現與MIS系統的資源共享。

　　系統實行分級控制，根據業務的需要可以實現合理和安全的優先等級管理。除了監控中心外，MIS網上的相關管理部門領導及工作人員，可采用網絡(luò )客戶端或者Web方式（即利用原有MIS網用戶計算機的Internet瀏覽器），同時監控管理多個變電站的多個實時圖像。

　　本系統具有良好的可擴充能力和升級能力，當新的變電站需納入系統時，以積木方式擴充，系統能確保未來多個變電站的擴展能力。

　　各變電站與管理中心之間的數據通訊采用E1網絡(luò )，站端通過視頻處理單元將前端視頻、音頻和數據信息壓縮成網絡(luò )數據包，由視頻橋接器上傳至2M數字通道。站端的核心設備是視頻處理單元，目前市場上的視頻處理單元種類繁多，主要有硬盤錄像機、嵌入式硬盤錄像機、網絡(luò )視頻服務器三大類。

　�。ㄈ�）避雷措施根據我公司多年從事視頻監控系統的經驗，現場均采用抗高壓芯片的高可靠性通訊芯片，能夠長時間穩定工作并具有自診斷、故障自恢復功能，適應各類環境下惡劣的強電磁工作環境。

　　本系統采取了如下完善的防雷擊和過電壓措施：

　　系統的電源和變電站避雷設備相連，保護攝像機和重要設備免遭雷擊或過電壓的損壞，有效地保證監控系統設備能安全可靠地運行。

　　所有設備的金屬外殼、支架、配線管、電纜保護套管及其配件、電纜的屏蔽層等外帶電的裸露金屬部分，均可靠接地。

　　接地或接零用的螺栓應有防松裝置，接地線安裝前，在接地處表面不應有油漆等絕緣物，應涂有電力復合脂或導電性防銹脂。

　　防強磁電的接地裝置可與防雷設備的接地裝置共同設置，其每一處接地電阻應符合防雷和設備接地的規定。

　　室外設備接入系統的所有信號回路、控制回路、視頻回路安裝避雷器，具備有效的防雷和保護措施。

　�。ㄋ模┛垢蓴_措施

　　變電站內存在強烈的電磁場，視頻監控系統的視頻信號、控制信號容易受到電磁場的干擾，造成圖像出現雪花、波紋甚至扭曲變形，根據我們長期在大型變電站的工程設計施工經驗，我們采取以下措施防止變電站內電磁場的干擾：

　　系統采用的設備全部通過國家相關部門的檢驗，具有生產、銷售許可證，全部經過抗電磁能力檢測，能夠適應變電站的強電磁場。

　　所有視頻電纜采用特制室外電纜，具有屏蔽層，能夠有效屏蔽電磁干擾。

　　前端攝像機等進行良好接地，避免感應電對設備的運行產生干擾。

　　視頻電纜的屏蔽層進行良好接地處理，徹底排除電磁場對系統的干擾。

　　報警設備均采用雙絞線方式進行組網，不但可以節省線纜成本并可以有效屏蔽環境的干擾。

　�。ㄎ澹┕╇姺桨�

　　為保證前端和中心設備的安全運行，杜絕瞬間掉電對設備的沖擊和損壞，控制室應提供長期穩定交流電源AC220V/50Hz，所有設備供電均取自站內不停電交流電源。由柜內配電器集中配送，機柜中安裝配電接線端子，每路電源都有標簽詳細說明，便于維護、檢修。另外，本系統設備對瞬間過電壓具有保護措施，如電壓波動在A(yíng)C180～250V范圍內，設備各項性能和技術指標均能滿足系統要求。

　�。�六）網絡(luò )要求

　　供電公司需要為每個變電站提供至少一個網絡(luò )通道，同時為變電站的視頻處理單元分配一個IP地址。變電站通過網絡(luò )與管理中心相連，管理中心作為視頻監控系統的網絡(luò )中心，變電站、監控中心均與之相連。各監控中心與管理中心的網絡(luò )帶寬建議采用100M，因為傳輸一路高清晰的D1圖像傳輸需要1M左右的帶寬，100M帶寬能夠支持每個監控中心同時連接30個左右的變電站圖像，基本能夠滿足日常監控的要求。

　　三、系統主要特點

　　本系統主要采用目前一流的網絡(luò )技術和視頻監控技術，在變電站安全監控工程方面達到國內領先水平�；�于我們對變電站視頻監控系統的理解與長期的設計施工經驗，我公司設計的系統采用了許多本公司獨特的技術。

　�。ㄒ唬┒嘞到y的統一平臺

　　網絡(luò )流媒體視頻監控系統平臺設計時就采用了模塊化設計，變電站、管理中心、監控中心都是系統中的獨立模塊。各模塊是邏輯劃分，實際使用時可以自由組合，如在市級供電公司配置管理中心和監控中心，而在負責區域管理的大型變電站配置變電站模塊和監控中心模塊。用戶可根據實際需要進行方便的配置，任何一個模塊均可以單獨增減，而不影響系統的正常運行，所需費用僅僅是所增加的模塊的費用。

　　系統平臺不僅適用于電力變電站，還考慮了遠程營業站監控系統、電力小區安防監控系統、電力基地/工作區/庫房監控系統。這些系統之間使用上相互獨立，對于操作人員來說是多個不同的系統，共用了同一套系統平臺。

　�。ǘ�）高清晰的D1圖像

　　國內大多數遙視系統圖像分辨率為352×288像素（CIF格式，VCD畫質效果），我公司系統從站端壓縮編碼到監控中心端解壓回顯，中間過程不再有其它任何形式的壓縮編碼，減少壓縮損失，確保圖像質量。在實際項目應用中采用1～1.6Mbit/s視頻碼流，圖像分辨率可以達到在D1效果（720×576DVD畫質）下25幀全實時圖像監視效果，同時通道中的剩余帶寬可滿足雙向音頻、控制、報警數據傳輸需要。

　�。ㄈ�）靈活的軟硬件解壓縮方式

　　監控中心配置簡單靈活，可以采用解碼主機進行硬件解壓，或采用普通配置電腦軟解壓，不需要額外硬件。只要安裝網絡(luò )監控客戶端軟件即可在顯示器上實現單畫面、多畫面（根據工作站的配置可實現4、9、16）顯示，可以很輕松的實現4～16個變電站圖像同時顯示，基本能夠滿足對轄區內所有變電站的監控。系統內中心管理服務器與監控工作站之間、中心管理服務器與前端視頻處理單元之間可以通過TCP/IP、UDP或者組播方式（確保系統對網絡(luò )資源的最低占用）三種方式連接，具有很強的網絡(luò )適應性。

　�。ㄋ模┛刂普緝葻艄饨涌�

　　在變電站監控系統中，許多監控點是在室內，而變電站的房間一般沒有窗戶或者很少，室內的光線較暗。為了能清晰地監控相關設備工作情況，對室內攝像機增加一套獨立于站內照明系統的燈光輔助照明設備，并通過燈光報警控制單元進行控制開關。

　　對于室外監控點，我方建議采用聯動控制站內原有燈光進行照明，通過改造現有的變電站燈光開關，換成雙控開關。監控中心遠程可以控制開燈，本地可以關閉，反之本地開燈，遠程也可以關閉。

　　系統可設定定時開關燈、報警時自動開燈、延時關燈等。
