第三節 地下燃氣管漏氣的檢測和修理

　　由于地下燃氣管道處于隱蔽狀態，所以無論是新敷設管道氣密性試驗時漏氣點的尋找，或運行中管道漏氣點的尋找均很困難。對已輸氣管道漏氣點的修理，因需要帶氣操作并受到交通等各方面的牽制，所以施工難度較高。

　　一、漏氣點的檢測

　　新敷設地下燃氣管在氣密性試驗中漏氣點的檢測，由于敷設后大部分已回填土層，僅僅少量暴露于空間，因此除少量部位可采用直接檢查以外，大部分則采用間接查漏法進行檢測。

　�。�1） 直接檢查法 在管道暴露部分的溝槽中放入清水把管道浸沒，輸入管內的壓縮空 氣將通過漏點溢至水中引起連續翻泡。在無充足的水源及地下水位低時，也可以將一定濃度肥皂水涂于管外壁和接口處，觀察是否翻皂泡，從而發現漏氣點。

　�。�2） 間接查漏法 把滲入某種加臭劑的壓縮空氣壓入管內，具有臭氣的氣體從漏點泄出時可通過在回填土層上取孔，通過人的嗅覺來檢查。這種方法只能大致判斷漏氣地段，不能正確地定位。

　�。�3） 用鹵素檢漏儀 檢查往管內輸入鹵素化合物氣體，用專用儀器檢測稱為鹵素檢漏。由于鹵素檢漏法效果明顯、可靠性強 ， 已成為新管道漏氣檢測的主要方法 ， 在上海地區得到推廣應用。

　　二、尋找運行管道的漏氣點

　　己輸氣運行的地下管，無法用直接方法檢查漏氣點，只能用不開挖溝槽的間接查漏。

　　1.簡單的間接查漏方法憑人體嗅覺和視覺尋找管道漏氣點。定期在管道附近用尖形鐵棒打洞，深度必須超過路基深度，將管子置于孔口，用人體嗅覺辨別。因城市道路面密實，而路基下的土層疏松，泄漏煤氣將匯集于鐵棒孔中外溢。

　　地下燃氣管漏氣時，燃氣往往能從土層的空隙中滲透至各類地下管線窖井內，在查漏操作時可把檢查管插入害井內，用嗅覺辨別能取得較好的效果。

　　此外，對地下燃氣管鄰近綠化植物的生態觀察，也是一種有效措施。在燃氣影響下，可導致花草樹木枯死，因此管道監護人員可以 通過對管線鄰近地區綠化物的生態變化， 判別地下燃氣管道的漏氣點和漏氣量。

　　上述三種方法在巡回檢查中可以同時進行。

　　2.采用專用儀器進行間接查漏。

　　“嗅敏 檢漏儀”是一種檢測煤氣的新型氣體檢查儀表。它的檢測元件是以錫為主體的金屬氧化物半導體，故又稱嗅敏半導體。

　　當這種元件與燃氣接觸時，元件的電阻會(huì )急劇變化，經過放大、顯示和報警等電路就會(huì )將檢測氣體的濃度轉換成電訊號指示出來。

　　三、管道漏氣的修理

　　地下燃氣管道漏氣點的修理分為管外修理法和管內修理法。

　　造成管道漏氣點主要因素有：管材因素-存在著砂眼、裂縫等；操作疏忽-接口漏氣；外來因素-管道覆蓋土后重車輾壓，造成接口松動，未覆蓋土層的管道受到墜落至溝內石塊的撞擊，損壞管壁和接頭。

　　1. 新敷設管道漏氣的管外修理法

　�。�1）砂眼 孔徑小于 50 毫米位于管道上半部可以用鉆孔加裝管塞的方法，位于管道下半部的，由于鉆孔困難可加裝夾子套筒。

　�。�2）裂縫 環向裂縫加裝夾子套筒（必須先在裂縫兩端鉆孔限制其延伸）。其他形式裂縫 則應切除損壞部分，調換新管段，切斷長度應大于裂縫20厘米（鋼管裂縫可用電焊修補）。

　�。�3）精鉛接口漏氣 精鉛接口漏氣的修理應按照精鉛接頭的操作順序，用敲鉛鑿依次敲擊（包括整個接口圓周）使接口精鉛密實，如果僅僅敲擊泄漏點，會(huì )發生重復漏氣。敲擊后如果接口精鉛凹癟5 毫米以上應用尖鑿在接口精鉛上鑿若干只小孔，然后補澆熱熔精鉛。熔化精鉛溫度應大于700℃，凝固后用敲鉛鑿敲擊直到平整為止。

　　禁止采用冷精鉛或溫度不高的熔鉛貼補或澆補，因為此種鉛無法與原接口精鉛熔為一體。

　�。�4）水泥接口漏氣的修理應將接口縫隙內固化水泥全部清除，直至第一道油繩為止。 清洗槽口，在管道內無壓縮空氣情況下重新塞入水泥并按水泥接口操作要求進行操作。如管內存有壓縮空氣，則應管道內無壓縮空氣情況下重新塞入水泥并按水泥接口操作要求進行操作。如管內存有壓縮空氣，則應澆灌熱熔精鉛，改為精鉛接口。如管內壓縮空氣達到中壓 （105 帕以上），必須將中壓氣放散至低壓方可修理。

　　2. 輸氣管道漏氣點的修理

　�。�1）管道腐爛 切除腐爛管段調換成新管段。調換長度應大于腐爛管50厘米以上，不應留有隱患。

　�。�2）鑄鐵管接口漏氣精鉛接口漏氣修理方法同上，水泥接口漏氣應一律清除接口縫隙固化水泥澆灌精鉛，改為精鉛接口。

　�。�3）管內修理法管道內修法是國外一門新興技術，不僅成本低，而且又不影響市容和交通。對于繁忙的市區道路無條件掘路外修的管道，將取得良好的經濟效益和社會(huì )效益。

　　第四節管道大修更新施工

　　地下燃氣管道的大修、更新是將運行中的管道拆除調換成新管道。施工中必須保持向原 管道的用戶供氣，包含大量帶氣操作，因此比新敷設管道施工難度高，尤其是對安全技術的要求更為嚴格。

　　一、管道大修更新項目的確定

　�。�1）管道使用期限超齡需要更新。據測定，埋設于土層中的地下管使用期限一般為： 鑄鐵管，60 年；鋼管：無絕緣層一20 年，有絕緣層一30～40 年。

　�。�2）管齡雖然未到，但因地下土質腐蝕性強，致使管壁大量穿孔，經取樣檢查已無法局部修復的管段需要進行更新。

　�。�3）因管內多處堵塞，經局部修理無法解決，或因外界影響，管基移動、管道沉陷、承插口 松動，使管道失去原來坡度，造成大面積的管內積水、漏氣（地下水進入管內），嚴重影響正常供氣，而需要糾正管道坡度，修理接口并作管基處理，使管道恢復到規定坡度。這稱為“整坡”施工。

　　二、施工前準備

　　大修更新工程除按照地下管施工的要求作好施工準備以外，還要考慮以下的內容：

　�。�1）開掘樣洞，核對老管道的位置和新管道敷設位置。

　�。�2）根據設計圖紙，現場逐根核對支管，防止“有管無圖”或“有圖無管”。

　�。�3）按規定辦理“停氣降壓申請”和編寫停氣降壓施工方案。對需要穩定壓力或無法停氣的特殊用戶，制定施工中維持用氣的施工方案。

　�。�4）原管位拆排的工程需要設長距離臨時管。應根據用氣量要求，確定臨時管道的口徑和長度及臨時敷設的位置。

　�。�5）準備好帶氣操作的有關機具、材料、防護器材。

　　三、原管位拆排施工

　　由于市區地下管線密集，管道大修更新多數埋設于老管道的位置。這稱之為 “原管位拆排”。其 關鍵是施工時確保用戶安全供氣。

　�。�1）按照設計要求敷設臨時旁通管，考慮節約 一般安裝于溝邊地面上，并與氣源干管和老支管 鑲接。鑲接位置應考慮鑲接在支管不調換部位上，使老支管保持雙氣源。

　�。�2）在鑲接點切斷老支管，并在兩側用管蓋 封口，此時支管由旁通管供氣。切斷老支管要逐根分別進行，老干管需始終保持有燃氣，直至全部完成后，最后再切斷干管氣源。所以切斷支管時，兩側應加封管蓋，以防地下水和泄漏的燃氣進入管道，引起中斷供氣和中毒。

　�。�3）拆除老管道，埋設新管道的操作要注意管深，避免增加敷設聚水井。一般情況下，新敷設管道比老管道敷設得深。

　　新管道敷設完成后單獨進行氣密性試驗，合格后應先進行干管部位的鑲接，并排放管內混合氣，輸入煤氣，在取樣合格后再逐根與老支管鑲接。

　　有條件停氣的可先辦理停氣手續，切斷干管氣源，與旁通管鑲接，并臨時供氣，待舊管道調換新管道后，再次停氣切斷旁通管氣源；將支管逐根鑲接于新敷設管道上。這樣，原使用燃氣的用戶需要兩次臨時停氣，施工中必須很好協調。

　�。�4）拆除“旁通管”恢復供氣。

　�。�5）無條件拆除的廢支管，必須將其根部割斷（干管引出處），否則將成為 “盲腸管道”而造成地下隱患。

　　四、整理坡度施工

　　當管道基礎粘軟，在路面重車的影響下造成管道局部下沉，原有管道坡度變化，使管道積水而堵塞，就必須進行管道坡度的整理，這又稱整坡施工。該項施工需運用大噸位牽引設備，將沉陷部位的管道吊至規定的坡度，并在管下部墊入柔性墊塊。

　　對呈脆性的鑄鐵管牽引時必須同時完成接口的修理，防止施工期間發生管道漏水，管基處理牢固后方可拆除吊裝牽引設備。

　　地下管網大修更新施工的基本特點是必須確保用戶供氣，這也是施工組織設計的基本原則。因此， 施工中包含著大量帶氣操作內容，必須按有關工藝要求進行。又因用戶引入管已處于固定狀態，如果新敷設管道的深度和坡度處理不當，往往會(huì )多設水井。所以嚴格控制管道 （ 特別是干管〉埋設深度及坡度是重要工藝內容。

　　當被牽吊的管道恢復到規定的坡度后，應緊接著把松動的接口修復。精鉛接口松動后可按照規定的順序進行擊實操作，直至檢查不泄漏為止。對已松動的水泥接口一般應改為精鉛接口。操作時先將第二道油繩和水泥全部拆除，保留第一道油繩 （ 或橡膠圈 ） 以阻擋管內煤氣不致大量外泄，然后灌澆熱熔精鉛，擊實至合格為止。

　　中壓管道的“整坡”施工必須將管內降壓到低壓方可操作。

　　五、地下管道漏水的防范

　　1. 漏水的危害性管道中輸送的燃氣壓力因大于大氣壓力而產生壓力差，一旦管壁或接口產生泄漏點，管內燃氣即隨泄漏點逸出[見圖5-7（a）]。但敷設在地下水位較高地區的低壓管道，管外壁所承受的地下水壓往往超過管內燃氣壓力（一般當管道埋深為1米左右，地下水位接近路面時對管壁產生水壓可達9800帕，而管內低壓燃氣壓力僅為1470帕左右），當管道產生泄漏點時，管外的地下水很快地涌入管內。此現象稱為地下管道的漏水[見圖5-7（b）]。

　　當滲水量較小時，可通過增加鄰近的聚水井抽水周期來解決。但是當漏點較大、滲水量 激增時，管道的低坡段很快被漏入管內的地下水阻塞，造成供氣中斷事故。當發現后，唯一的措施只能依靠聚水井抽水，所以在短時間內難以清除管內大量積水。

　　漏水的危害不僅使大面積地區的煤氣用戶較長時間內中斷供氣，而且對地下泄漏點的尋找十分困難， 由此帶來的修復漏點及排除管內積水后大批燃氣用戶的恢復供氣工作又十分復雜，存在的不安全因素較大。因此，地下管漏水點的尋找及處理難度要比漏氣高得多。

　　2.造成漏水的原因和防范措施

　�。�1） 漏水的原因引起地下管漏水的原因較多，除因外界因素（路面沉陷、施工等造成道接口松動、斷裂）和管壁腐蝕穿孔產生泄漏點外，在管道大修更新施工中常會(huì )發生。

　�、� 當大修更新處于新老管道鑲接階段時，為保持用戶供氣，新、老管道內均需保持氣源，逐根地將老支管從老干管上切斷并鑲接到新干管上。對于老支管切斷處的封口常被疏忽，僅用木塞或粘土等簡單方法封口。當地下水恢復到較高水位，老支管臨時封口填料承受不住地下水壓力時，水沖入管內，導致漏水的出現。

　�、� 嵌接三通管及鑲接部位的接口一般未經氣密性試驗，如果接口未按照質量要求操作，雖然依靠管內燃氣的工作壓力而暫時不致泄漏，當施工結束地下水恢復到較高的水位時，也會(huì )因接口填料阻擋不住地下水壓力出現泄漏，造成漏水。

　　另外，在施工時待調換的老管道周?chē)�泥土清除后，原存在的腐蝕點十分容易穿孔，產生漏水點。故在大修更新施工中應采取必要措施，防止漏水的出現。

　�。�2）防止漏水的技術措施

　�、� 施工中對已暴露的老管道應采取必要的保護措施，發現漏氣點應及時解決。對管壁出現較小漏點應鉆孔加管塞，對于管壁腐爛面積較大或斷裂時應立即加裝“夾子套筒”或調換管段。不得用粘土或揩布纏繞封堵。發現漏點后應由專人管理現場，控制溝內地下水位不上漲到漏點以上的位置，直至漏點全部修復為止。

　�、� 在鑲接中割斷支管，必須按照工藝要求用管蓋封口，不得采取任何臨時措施封口。

　�、� 鑲接部位的接口操作不能降低質量要求。必須將管基墊實 ， 防止管道沉陷。

　　當漏水事故出現后，應將毗鄰管道上的聚水井桿打開抽水，與此同時組織力量尋找漏點，重點應尋找管道敷設得較深、地下水位較高的地區。如果無效，則應將施工中涉及到老管道的溝槽積水抽干，因管道暴露出水面后，如存在泄漏點會(huì )出現漏氣而容易尋找。

　　六、對已廢除管段的防漏措施

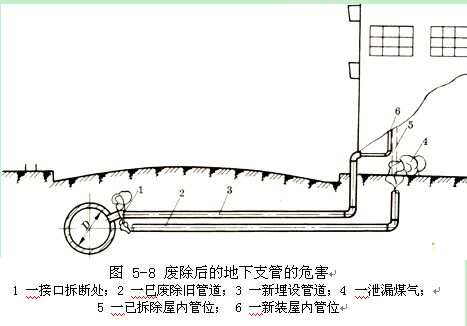

　　地下已廢除的管段因無條件拆除而長期埋設于土層中時，將成為地下通道，使地下燃氣管道泄漏時的燃氣經廢除管流竄，帶來不安全因素。特別是通往住宅的廢除支管，其一端靠近運行中的燃氣管道，另一端在房屋的墻腳下（見圖5-8），當燃氣管道發生漏氣，泄出的燃氣將經過廢除支管直通房屋墻腳下，從地板、墻縫中滲入屋內，引起居民中毒。由于滲入的燃氣量集中，一旦發現，多數已釀成嚴重惡果。

　　因此，對大修更新已割除的支（干）管，如不拆除，一律應用管蓋封口。
