�。�2）在待穿越水下管道兩側構筑臨時圍堰，在河岸開挖臨時引水渠或在圍堰間用管子組成渡槽，使河水通過引水渠或管子流向下游。根據河水流量決定引水渠斷面尺寸或作為渡槽的鋼管管徑與根數。應保證河水順利通過，不應使上游水位上升而淹沒圍堰。鋼管與圍堰之間應填好，防止漏水而增加排水量。

　�。�3）圍堰的種類較多，常用的有土圍垣、草土混合堰、木排（鋼管或槽鋼）樁圍堰和草麻袋圍堰等。

　　2.水下開挖溝槽

　　開挖前應在兩岸設置岸標，根據岸標確定溝槽開挖的方向。如圖5-2所示。也可以在水中設置浮標。

　�。�1）機械開挖主要用拉鏟式或抓斗式挖土機，挖土機主要用以挖掘岸邊的水下管溝。挖土機有可更換的工具。同一臺挖土機可以用正鏟或反鏟、拉鏟或抓斗挖土。

　　在挖河床水下溝槽時，挖土機可以裝在沿溝槽線路上用鋼絲繩及絞車移動的平底船或其他船上。

　　各種圍堪構筑的要求表5-2

　　3.水下管道敷設

　�。�1）河底拖運敷設當密封的管道自重大于水的浮力時，將自然下沉至河底。先將管道在岸邊組對焊接并防腐，按規定檢驗合格后的管道沿管溝底從一個岸邊拖到另一個岸邊。將對岸鋼絲繩的一頭拴在管道的首端，另一頭由對岸拖拉機或卷?yè)P機拉拽。用此法將管道沿管溝底拖過。為了減少牽引力，在管端焊上堵板，以防河水進入管內。

　�。�2）浮運下管法為了減少水下焊接，應在岸上將管子組對焊接成整體，并做好防腐層，如需要分段浮運時，應盡量加長浮運管段的長度。管段的浮運可用拖拉加浮船的方法，即把管段放在浮船上，然后用設在對岸的卷?yè)P機或拖拉機將管段拖至水下溝槽的上方。如圖5-2所示。

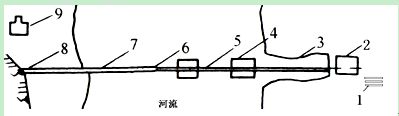

　　圖5-2浮運下管法示意圖

　　1-管子；2-預制浮船；3-船塢；4-浮船；5-浮運管段；

　　6-動滑輪；7-鋼絲繩；8-定滑輪；9-拖拉機

　�。�3）冰上下管法鋪設水下管道時需停止航行，挖河底的土方工程，需要駁船、汽艇、平底船等浮運工具。當水流很急時，工作困難，因為敷設管子時，水流可能將管子沖出溝外。在嚴寒地區，冬季河水從結冰后到解凍之前，利用冰層進行土方工程、管道預制、下管及鋪設管道，上述的困難就不存在了。

　　冰下挖管溝，用鋼絲繩鏟土設備、泥泵及水力沖擊器挖溝，見圖5-3.先在右岸裝設鏟土設備，開挖河流右側溝槽，從岸上挖溝，鏟土斗子的齒牙沖入土內，把土送到河底中間，留下泥土，并空著返回岸邊，往返挖土。河底中間土堆，由潛水員順水流方向用水力沖擊器沖走。河流右側挖好后，再將鏟土斗子移至左岸，挖河流左側溝槽。潛水員用水力沖擊器平土，修整底部，清理水下管溝，清除沉在河底的木頭。除了水力沖擊器外，被鏟土機鏟到河中間的泥土，還可用移動式吸泥器清除。吸泥器由離心泵來帶動。這樣，挖出的土都順河流送到下游，不需要弄到岸上，節省了運輸設備與運費。

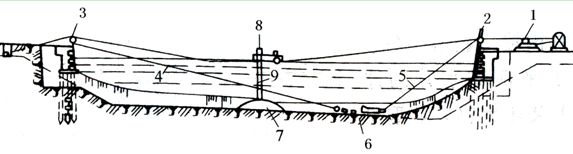

　　圖5-3鏟土設備鏟土和水力沖擊器順水沖土的簡圖

l-由3IIC-5型發動機帶動的雙卷筒絞車；

2-首部滑輪；3-尾部滑輪；4-工作鋼繩；

　　5-輔助鋼繩；6-斗子；7-土堆；8-水力沖擊器；9-水管冰上組對焊接。將已作防腐層的管子沿管溝旁的冰上布管，用焊管臺或方木墊起，組對焊接，全部焊縫經射線探傷合格后，再進行強度與嚴密性試驗，合格后將焊口處作防腐層。

　　冰上往水下管溝下管。水下管溝挖好后，潛水員進行檢查，溝底堵塞與不平的地方用水力沖擊器清除。

　　為了防止河水把管子沖走，沿河底管道的全長在每個管子下水的一邊安裝直徑為l00mm的鋼管作導樁，導樁相隔15m.導樁插入河底的土壤為下端支點，冰為上端支點。

　　過河燃氣管道焊接鵝頸管，鵝頸管端用堵板堵住。為了防止損壞防腐層，在防腐層包木條或塑料保護層。

　　開冰縫。水下管溝上方的冰需鑿開，破開的冰塊翻轉放入水下，冰塊的光面沿著冰層的下面順水流去。冰縫開好后，筆直的冰縫橫截河床，其寬度與水底管溝相同。

　　沿冰縫鋪木板。以便工人行走，整平滑道，嚴寒時可澆水使滑道凍冰，在解凍時可在滑道上涂固體潤滑油。準備救生設備，如救生圈等。把管子放架子上，以托住鵝頸管。安裝卷?yè)P機可利用兩岸鏟土用的卷?yè)P機，并在冰上裝設卷?yè)P機，數量由下管長度而定。左、右兩岸的鵝頸管均用卷?yè)P機拉住，冰上的卷?yè)P機用作移動管道之用。

　�。�4）頂管施工在穿越水流急、寬度大、航運繁忙的江河時，可采用頂管施工法，因為頂管施工可避免與河流直接接觸，施工不受航運干擾。但應特別注意，工作坑的排水與挖土時，應采取有效防止塌方的措施。

　�。�5）水下管線穩管措施水下管道敷設后，溝槽回填土比較松軟，存在著較大的空隙，加上竣工后由于河水流動、沖刷，會(huì )減少管道的覆土層。水下管道受水流作用，除產生靜水浮力以外，還同時產生動水浮力。動水浮力與管道外直徑、水的容量和流速有關。要保持水下管道的穩定，必須保證管身結構有足夠的重量，使管道在流水中仍具有一定的負浮力，輸氣管內燃氣的重量很小，除小管徑管子外，一般均需采用不同結構加重管身穩管。例如可直接選用厚壁無縫鋼管，鐵絲石籠穩管，散拋塊石穩管，加重塊等。

　　二、跨越工程一般來說，管道跨越工程投資大，施工較為復雜，工期長，維修工作量大。因此，管線應優先采用穿越形式通過。但是當遇到山谷性河流、峽谷、兩岸陡峭、河漫灘窄小，河水流速大，河床穩定性差，平原性河流淤積物太厚、河床變化劇烈，或小型人工溝渠，鐵路公路不適宜穿越通過的地段，可采用跨越亦式通過。

　　1.跨越位置選擇

（1）跨越點應選河流的直線部分。

　　因為在河流的直線部分，水流對河床及河岸沖刷較少，水流流向比較穩定，跨越工程的墩臺基礎受漂流物的撞擊機會(huì )較少。

　�。�2）跨越點應在河流與其支流匯合處的上游，避免將跨越點設置在支流出口和推移泥砂沉積帶的不良地質區域。

　�。�3）跨越點應選在河道寬度較小，遠離上游壩閘及可能發生冰塞和筏運壅阻的地段。

　�。�4）跨越點必須在河流歷史上無變遷的地段。

　�。�5）跨越工程的墩臺基礎應在巖層穩定，無風化、錯動、破碎的地質良好的地段。必須避開坡積層滑動或沉陷地區，洪積層分選不良及夾層地區；沖積層含有大量有機混合物的淤泥地區。

　�。�6）跨越點附近不應有稠密的居民點。

　�。�7）跨越點附近應有施工組裝場地或有較為方便的交通運輸條件，以便施工和今后維修。

　　2.對勘察測量的要求由于跨越管道是架設在支墩之上，裸露在空中，對氣象資料和支墩基礎的工程地質條件有詳細的要求：

　�。�1）跨越點所在地區氣象變化的一般規律和氣候特征、極端溫度、風 速、主導風向及頻率，積雪深度，最大凍土深度等。

　�。�2）跨越點所在地區地震烈度。

　�。�3）跨越基礎的地質概貌，河谷各構造特征，地層分布特征，有無軟弱夾層存在。須繪出地質剖面圖和土質分界線，確定地基承載能力和巖石的物理力學性質等。

　　3.跨越結構型式的選擇管道跨越結構型式的選擇是根據管線的工藝條件和跨越點的自然環境條件綜合分析對比確定的。輸氣管道的工藝條件是指輸氣管的管徑、壁厚、輸氣壓力、輸氣介質成分及管通材質等；跨越點的自然條件包括跨越點兩岸地形、地貌、工程地質、氣候、交通條件等。在滿足輸氣工藝要求的前提下，結合工程具體條件，選擇幾種跨越結構型式，經技術經濟比較后確定。

　�。�1）管道需跨越的小型河流、渠道、溪溝等其寬度在管道允許跨度范圍之內時，應首先采用直管支架結構。

　�。�2）跨度較小，河床較淺，河床工程地質狀況較為良好，常年水位與洪水位相差較大的河流可采用吊架式管橋。吊架式管橋特點是輸氣管道成一多跨越連續梁，管道應力較小，并且能利用吊索來調整各跨的受力狀況。

　�。�3）跨度較小且常年水位變化不大的中型河流一般可選用托架、衍架或支架等幾種跨越結構。

　�。�4）跨度較大的中型河流及某些大型河流其兩岸基巖埋深較淺，河谷狹窄的可采用拱型跨越。管拱跨越結構有單管拱及組合拱兩大類。

　�。�5）大型河流、深谷等不易砌筑敬臺基礎，以及臨時施工設施時可以選用柔性懸索管橋、懸纜管橋、懸鏈管橋和斜拉索管橋等跨越結構。

　　柔性懸索管橋是采用拋物線形主纜索懸掛于塔架上，并繞過塔頂在兩岸錨固，輸氣管道用不等長的吊桿（吊索）掛于主纜索上，輸氣管道受力簡單，適合于大口徑管道的跨越。懸纜管橋的主要特點是輸氣管道與主纜索都呈拋物線形，采用等長吊桿（吊索）。一般適合于中、小口徑管道的大型跨越工程。

　　4.附橋敷設燃氣管道一般敷設于公路旁，依附于道路、橋梁架設過河是最常見和最簡單的跨越河流的方法，投資省、施工方便、進度快。

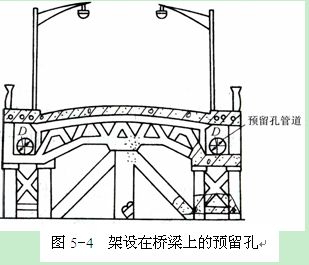

　　具體敷設位置，應與橋梁管理部門及設計單位研究決定，一般安裝在橋梁專門為燃氣管道預留的管位（見圖5-4）或擱置在橋梁牛腿或橋墩上。
