3操作工藝

　　3.1工藝流程：

　　安裝準備→預制加工→干管安裝→立管安裝→支管安裝→氣表安裝→管道試壓→管道吹洗→防腐、刷油

　　3.2安裝準備：認真熟悉圖紙，根據施工方案決定的施工方法和技術交底的具體措施做好準備工作。參看能關專業設備圖和裝修建筑圖，核對各種管道的坐標、標高是否有交叉，管道排列所用空間是否是合理。有問題及時與設計和有關人員研究解決，辦好變更洽商記錄。配合土建施工進度，預留槽洞及安裝預埋件和套管。

　　3.3預制加工：按設計圖紙畫出管道分路、管徑、變徑、預留管口，閥門位置等施工草圖，在實際安裝的結構位置做上標記，按標記分段量出實際安裝的準確尺寸，記錄在施工草圖上，然后按草圖測得的尺寸預制加工（斷管、套絲、上零件、調直、校對），按管段分組編號（工藝詳見1-1）。

　　3.4干管安裝：

　　3.4.1按施工草圖，進行管段的加工預制，包括：斷管、套絲、上零件、調直、核對好尺寸，按系統分組編號，碼放整齊。

　　3.4.2安裝卡架，按設計要求或規范規定間距安裝。吊卡安裝時，先把吊棍按坡向、順序依次穿在型鋼支架上，吊環按間距位置套在管上，再把管抬起穿上螺栓擰上螺母，將管固定。安裝托架上的管道時，先把管就位在托架上，把第一節管裝好U型卡，然后安裝第二節管，以后各節管均照此進行，緊固好螺栓。

　　3.4.3燃氣引入管安裝：燃氣引入管不得敷設在臥室、浴室、密閉地下室；嚴禁敷設在易燃、易爆品的倉庫、有腐蝕性介質的房間、配電間、變電室、電纜溝、暖氣溝、煙道和進風道等部位，并應符合下列要求：

　　3.4.3.1引入管的公稱直徑不得小于40mm的。引入管坡度不得小于0.003，坡向干管。引入管穿過建筑物基礎時，應設置在套管中，考慮建筑物沉降，套管應比引入管大兩號。套管尺寸可按表1-43選用，套管與管子間的縫隙用瀝青油麻堵嚴，熱瀝青封口。引入管應采用壁厚≥3.5mm的無縫鋼管。距建筑物外墻1m以?xún)鹊牡叵鹿芗疤坠軆炔辉S有接頭，彎管處用煨彎處理。

　　3.4.3.2一般進氣引入管遇暖氣溝時，從室外地上引入室內，管中距室內地面高500mm管材采用無縫鋼管整管偎彎，做加強防腐層，穿墻管加鋼套管。室外管頂加焊一絲堵或作成三通絲堵，室外管砌磚臺內外抹灰保護，內填充膨脹珍珠巖保溫，頂上加蓋板。

　　3.4.3.3引入管進氣口如無暖溝或其它障礙時，由室外地下直接引入室內，管材采用無縫鋼管整管煨彎，做加強防腐層，穿墻及穿地面時均加鋼套管，穿墻套管出內外墻面50mm。穿地面時，套管出地面50mm，下面與結構底板平。

　　3.4.3.4高層建筑的燃氣引入管穿建筑基礎時，應考慮建筑物沉降的影響，入口管在穿墻時應預留管洞，上端按建筑物最大沉降量為準，兩側保留一定間隙進入室內后，在室內側沿管子砌封閉管井。然后填以瀝青油麻4號瀝青堵嚴，外加鋼絲網抹灰。

　　3.4.3.5居民用戶的引入管應盡量直接引入廚房?jì)�，也可以由樓梯間引入。公共設施的引入管位置，應盡量直接引至安裝煤氣設備或煤氣表的房間內。

　　3.4.4干管安裝應從進戶引入管后或分支路管開始，裝管前要檢查管腔并清理干凈。在絲頭處涂好鉛油纏好麻或纏好聚四氟乙烯填料帶，一人在末端扶平管道，一人在接口處把管相對固定對準絲扣，慢慢轉動入扣，用一把管鉗咬住前節管件，用另一把管鉗轉動管至松緊適度，對準調直時的標記，要求絲扣外露2～3扣，并清掉麻頭依此方法裝完為止（管道穿過伸縮縫或過溝處，必須先穿好鋼套管）。

　　3.4.5室內水平管敷設在樓梯間或外走廊時，距室內地面不低于2.2mm，距頂棚不小于0.15m，水平管應保待0.001～0.003的坡度，其坡向要求：由煤氣表分別坡向管道和燃具。

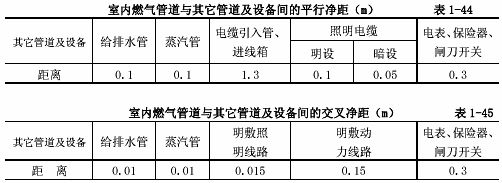

　　3.4.6室內燃氣管道與其它室內管道、建筑設備的最小平行或交叉凈距應符合表l-44和表1-45的規定。

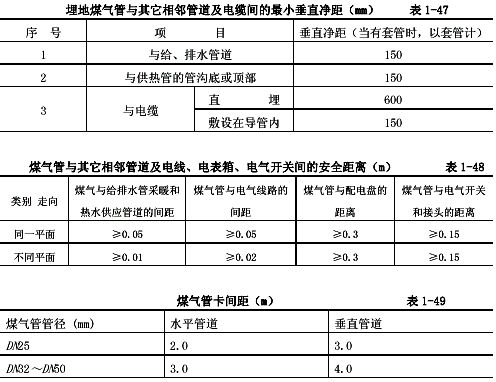

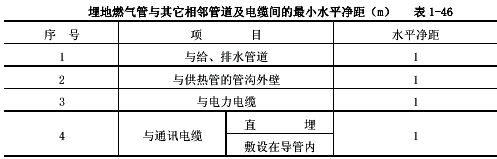

　　當平行或交叉凈距達不到上述要求時，應作防護或絕緣處理。埋地燃氣管與其它相鄰的管道、電纜等的最小水平、垂直距離見表1-46和表l-47、表1-48。

　　3.4.7室內管道穿墻或樓板時，應置于套管中，套管內不得有接頭。穿墻套管的長度應與墻的兩側平齊，穿樓板套管上部應高出樓板30～50mm，下部與樓板平齊。

　　3.4.8管道固定一般用角鋼U字卡，其間距應符合表1-49的規定。并每層樓的室內煤氣立管至少加設一個固定卡子，在灶前下垂管上至少設一個卡子，如下垂管有轉心門時可設兩個卡子。

　　3.4.9室內煤氣管道上的閥門，≥DN65時，一般采用煤氣用閘板閥；管徑≤DN50采用壓蘭式或拉緊式轉心門。進氣管總閥門一般安裝在總立管上，距地面1.5m，樓梯間進氣總立管閥門距地面1.7m。當流量≤3m³/h的時，表前應設置一個轉心門，表后至燃具前，可不另設閥門；當流量≤20m³/h的煤氣表時，表前所設閥門，可作為食堂和其它公用福利設施的總進氣閥門；當煤氣用量≤57m³/h時或不能中斷供氣的用戶，煤氣表應安裝旁通閥門，同時加設煤氣表的出口閥門；從室內煤氣總干管至每個食堂的分支管上應安裝一個分支閥門；高層建筑（凡十層和十層以上的住宅和建筑物高度超過24m的其它民用建筑）引入管在室外的起點應設置切斷閥門，室內的煤氣管道上除安裝一個總閥門外，每隔六層在總立管上應再增設一個分段閥門，在室內終點宜設置緊急切斷閥門；有兩根以上的分段立管時，可在每根立管上加設一個閥門，若每個分段閥門所帶的戶數超過30戶時，可酌情增設閥門。煤氣管道上安裝拉緊式轉心門時，轉心門軸線應和墻壁平行；安裝壓蘭式轉心門時，其軸線只準與墻面垂直。

　　3.4.10采用焊接鋼管焊接，先把管子選好調直，清理好管膛，將管道運到安裝地點，安裝程序從第一節開始；把管子就位找正，對準管口使預留口方向準確，找直后用點焊固定（管徑≤50mm以下焊2點，管徑≥70mm以上點焊3點），然后按照焊接要求施焊，焊完后應保證管道正直。

　　3.4.11管道安裝完畢，檢查坐標、標高、預留口位置和管道變徑等是否正確，然后找直，用水平尺校對復核坡度，調整合格后再調整吊個螺栓U形卡，使其松緊適度，平正一致。

　　3.4.12擺正或安裝好管道穿結構處的套管，填堵管洞口，預留口處應加好臨時管堵。

　　3.5立管安裝：

　　3.5.1核對各層預留孔洞位置是否垂直，吊線、剔眼、栽卡子。將預制好的管道按編號順序運到安裝地點。

　　3.5.2安裝前先卸下閥門蓋，有鋼套管的先穿到管上，按編號從第一節開始安裝。涂鉛油纏麻將立管對準接口轉動入扣，一把管錐咬住管件，一把管鉗擰管，擰到松緊適度，對準調直標記要求，絲扣外露2～3扣，預留口平正為止，并清凈麻頭。

　　3.5.3檢查立管的每個項留口標高、方向等是否準確、平正。將事先栽好的管卡子松開，把管放入卡內擰緊螺栓，用吊桿、線墜從第一節開始找好垂直度，扶正鋼套管，最后配合土建填堵好孔洞，預留口必須加好臨時絲堵。立管截門安裝朝向應便于操作和修理。

　　3.5.4燃氣立管一般敷設在廚房?jì)然驑翘蓍g。當室內立管管徑不大于50mm時，一般每隔一層樓裝設一個活接頭，位置距地面不小于1.2m。遇有閥門時，必須裝設活接頭，活接頭的位置應設在閥門后邊。管徑≥50mm的管道上可不設活接頭。

　　3.6支管安裝：

　　3.6.1檢查煤氣表安裝位置及立管預留口是否準確。量出支管尺寸和燈叉彎的大小。

　　3.6.2安裝支管，按量出支管的尺寸，然后斷管、套絲、煨燈叉彎和調直。將燈叉彎或短管兩頭抹鉛油纏麻，裝好油任，連接煤氣表，把麻頭清凈。

　　3.6.3用鋼尺、水平尺、線墜校對支管的坡度和平行距墻尺寸，共復查立管及煤氣表有無移動，合格后用支管替換下煤氣表。按設計或規范規定壓力進行系統試壓及吹洗，吹洗合格后在交工前拆下連接管，安裝煤氣表。合格后辦理驗收手續。

　　3.7氣表安裝：

　　3.7.1居民家庭每戶應裝一只氣表：集體、營業、事業用戶，每個獨立核算單位最少應裝一只表。

　　3.7.2煤氣表必須具備以下條件方可安裝：

　　3.7.2.1煤氣表有出廠合格證，廠家有生產許可證，表經法定檢測單位檢測；

　　3.7.2.2距出廠日期不超過4個月，如超過，則需經法定檢測單位檢測；

　　3.7.2.3無任何明顯損傷。

　　氣表安裝過程中不準碰撞、倒置、敲擊，不允許有鐵銹、雜物、油污等掉入儀表內。

　　3.7.3皮膜表安裝必須平正，下部應有支撐。氣表與周?chē)�設施的水平凈距按表1-50所列規定。

　　3.7.4安裝皮膜表時，應遵循以下規定：

　　3.7.4.1皮膜表安裝高度可分為：

　　高位表安裝：表底距地高度不小于1.8m；

　　中位表安裝：表底距地高度不小于1.4～1.7m；

　　低位表安裝：表底距地凈高度應不小于0.15m。

　　3.7.4.2在走道上安裝皮膜表時必須按高位表安裝；室內皮膜表安裝以中位表為主，低位表為輔。

　　3.7.4.3皮膜表背面距墻凈距10～50mm。

　　3.7.4.4多個皮膜表安裝在墻面上時，表與表之間的凈距不少于150mm。

　　3.7.4.5安裝一只皮膜表，一般只在表前安裝一個旋塞。

　　3.7.5公共建筑用戶煤氣表安裝要點如下：

　　3.7.5.1安裝程序：安裝引入管并固定，然后安裝立管及總閥門，再作旁通管及煤氣表兩側的配管。

　　3.7.5.2干式皮膜表安裝方法：流量為20m³/h、34m³/h的煤氣表可安裝在墻上，表下面用型鋼（如40×4角鋼）支架固定。流量大于57m³/h的煤氣表可安裝在地面的磚臺上，磚臺高0.1～0.2m，應設旁通管。表兩側配管及旁通管的連接為絲接，也可采用焊接。
