采暖系統管道施工工藝(二)

2010-07-28 16:47  來源于網絡(luò )  【  【打印】【我要糾錯】

  4.2室內熱水管道安裝

  4.2.1工藝流程(圖見附件)

  4.2.2操作方法

  4.2.2.1安裝前準備:

 。1)認真熟悉圖紙,配合土建施工進度,預留槽洞及安裝預埋件。

 。2)按設計圖紙畫出管路的位置、管徑、變徑、預留口、坡向、閥門及卡架位置等施工草圖,包括干管起點、末端和拐彎、節點、預留口、坐標位置等。

  4.2.2.2預留孔洞施工技術要求:

  管道穿過基礎、墻壁和樓板,須預留孔洞并敷設穿越套管。

 。1)管道穿過基礎、墻壁和樓板時,預留孔洞位置的坐標、標高及尺寸等,必須符合施工圖要求和《采暖與衛生工程施工及驗收規范》的規定

 。2)預留孔中心與套管中心線位移允許偏差值為3mm;預留孔洞中心線位移為100mm;凈空截面尺寸為mm.

 。3)為保證預留位置的正確,管道安裝配合土建預留孔洞,以防開錯孔位和日后開孔或擴孔,影響建筑結構的強度和安全。

 。4)當預留孔洞不符合要求,需重新打孔時,其尺寸應比管外徑大2倍左右。如擴孔尺寸較大,破壞受力鋼筋時,須經設計或土建技術人員核算,并采取有效技術處理后方準進行。

  4.2.2.3套管制作、安裝:

 。1)穿過地下室或地下構筑物外墻的套管,應采用防水套管。一般可用剛性防水套管,有嚴格防水要求或振動處應選用柔性防水套管。剛、柔性防水套管應按地下防水工程和標準圖要求制作安裝。

 。2)穿過隔墻和樓板處的套管,一般采用普通套管(即鐵皮套管和鋼管套管兩種)。如設計無規定時,對于穿過基礎、廚房、衛生間等處,應優先采用鋼管套管。

 。3)普通套管的制作應符合下列要求:

  套管在制作前應按施工圖要求檢查預留孔洞的位置、坐標、標高和尺寸;

  套管的作用是便于管道的維修更換和自由伸縮,要求套管的管徑應比穿入的管徑大1-2號;

  套管長度的計算方法及尺寸要求:過墻套管長度=墻厚+墻兩面抹灰厚度;

  過樓板套管長度=樓板厚度十板底抹灰厚度+地面抹灰厚度+20mm(衛生間為30mm);

  鍍鋅鐵皮套管要卷制規整,采用咬口接縫(嚴禁采用非咬口,搭捆在穿管表面),其直徑要求與上述相同。否則,將失去套管的作用,使維修換管時抽出困難,且受溫度作用時,限制了自由伸縮,導致管道額外受力,甚至將墻面抹灰層拉裂。

  套管兩端應平齊、整潔,管內外應除銹和上防腐涂層。

 。4)套管安裝及質量要求:

  套管安裝應在干管、立管和支管安裝時同時套入,安放于指定位置,過樓板處的套管采用鋼筋棍或鐵線臨時固定,在干管、立管安裝校正合格后,再將套管按位置、間隙予以固定和堵洞封固;

  穿樓板的套管應在套管與穿管之間的空隙處,采用油麻或防水油膏填實封閉;穿墻套管可用石棉繩、毛氈條等填實;

  過樓板套管頂部,高出地面不少于20mm;底部與頂棚下平面齊平;

  過墻壁的套管兩端與飾面齊平;過基礎的套管兩端各伸出墻面30mm以上,管頂上部應留出凈空余量;

  套管固定要求牢固、管口平齊、環縫間隙均勻,油麻填實,封閉嚴密。

  4.2.2.4管道支吊架制作與安裝:

  管道支架用于支承穩定不同介質的管道,保證其正常運行。管道支架的間距、結構形式和制作、安裝的施工技術和質量監控,均應按設計或《采暖與衛生工程施工及驗收規范》及《采暖系統及散熱器安裝》、《室外熱力管道支座》等國家標準圖集規定執行。

  支架的間距:

  管道支架承受管子、管路附件、管內介質、保溫材料和溫度作用等載荷作用。載荷時,管壁上的應力和應變隨支架的間距而變化。支架間距越大,管道的撓度也越大。如果撓度過大時,會(huì )造成管道反向坡度,增大接口焊縫處的破壞應力。在正常情況下,最好將管道接口焊縫或其它接口位置放在距管架梁或支墩1/4-1/5跨距處。

  跨中管道的最大撓度可按下式驗證計算:



  式中:

  f--跨中最大撓度;

  q--1cm管道的重量,包括管子自重、管路附件、保溫材料(保溫層、保護層)和管內介質的重量;

  L--支架間距;

  E--管材的彈性模量(MPa);

  T--管道截面的慣性矩,約等于0.05(cm4)。

  采暖供熱的蒸氣、熱水、凝結水管道的干管支架的最大間距,應按設計要求設置,當設計無規定時,不得大于表1的間距。

  支架的結構形式及技術要求:

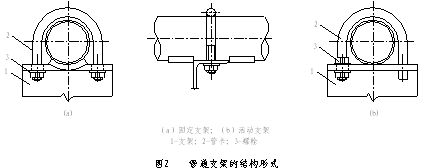

  根據管道支架的作用、性能要求的不同,結構形式可分固定支架、活動(或稱滑動)支架和吊架等,并隨管道保溫和不保溫的要求,又有保溫支架和不保溫的支架(見圖2)。

 。1)固定支架(圖2(a)),必須能承受管道的外力,限制管道所在固定支架位置不發生位移。一般熱力管道每個固定支架間設有一個解決管道熱脹冷縮的伸縮器(脹力),固定支架之間又設若干個活動支架。

  固定支架除了保證管道在固定點不發生位移外,還要均勻分配管道間熱膨脹或收縮量和管道內不平衡壓力、活動支架的水平摩擦推力及補償伸縮的反力等。

 。2)活動支架(見圖2(b))的作用恰與固定支架相反,當管道及管內介質的溫度變化引起膨脹或收縮時,管子能在支架上滑動,以保證管道自由伸縮不受阻力。

  活動支架必須具備管道伸縮時承受的推力等強度;顒支架橫梁及管卡的規格見表3。

 。ū硪附件)

 。3)圖2所示的固定、活動支架,均適用于室內不保溫的管道支架。支架用結構材料應保證承受管道重量及附加荷載的強度要求,一般按設計要求確定,如設計不明確時,支架橫梁的規格按表4要求選用。

 。ū硪附件)

  供保溫管道用的固定和活動支架,應在支架上平面管道下曲面部分間按固定式、活動式結構要求焊有承托,高度必須大于保溫層厚度,以保證支架梁或支座的頂面不伸入保溫層內。室內保溫管道,可將承托焊接在支架橫梁上作為固定支架,要求焊縫和橫梁必須能承受管道的推力。

  吊架:

  用于水平懸空管道或支架間距過大,以調整和防止管道間發生彎曲倒坡,其結構形式見圖3.其中適用于公稱直徑不大于50mm的管道,圖適用于公稱直徑大于50mm的管道。

  吊架所用零件可用成品或自行加工制作,吊架用材料的規格見表5。(表見附件)

  支吊架的安裝:

  管道支、吊架的安裝技術要求、質量監控的內容如下:

 。1)安裝前的準備工作:

  1)室內管道的支架,首先應根據設計要求標出固定支架和補償器的位置。再按管道的標高,把同一水平直管段兩端的支架位置畫在墻或柱子上。要求有坡度的管道,應根據兩點間的距離和坡度的大小,算出兩點間的高差。然后在兩點間拉一根直線,按照支架的間距,在墻或柱子上畫出每個支架的位置;

  2)如上建施工時已在墻上預留了埋設支架的孔洞,或在鋼筋混凝土構件上預埋了焊接支架的鋼板,應檢查預留孔洞或預埋鋼板的標高及位置,均應符合要求。清除預埋鋼板上的砂漿和油漆;

  3)室外管道的支架、支柱或支墩,應測量頂面的標高和坡度都應符合設計要求。

 。2)支架安裝的技術要求:

  1)支架橫梁應牢固地固定在墻、柱子或其他結構物上,橫梁長度方向應水平,頂面應與管子中心線平行;吊架的吊桿應垂直于管子,吊桿的長度要能調節。

  2)固定支架承受著管道內壓力的反力及伸縮器的反力,因此固定支架必須安裝在設計規定的位置,應使管子牢固地固定在支架上。

  3)活動支架不應妨礙管道由于熱膨脹所引起的移動。管道在支架橫梁或支座的金屬墊塊上滑動時,支架不應偏斜或使滑托卡住;瑒支架應靈活,滑托與滑槽兩側應留有3-5mm的間隙,以保證具有一定移量值。

  4)室內外設有伸縮器(脹力)的管道,伸縮器的兩側,應安裝1-2個導向支架,以保證管道在支架伸縮時不偏移中心線;

  5)保溫管道中的導向支架應按設計要求的數量設置,如采用過多的,反而會(huì )妨礙管道的自由收縮;安裝在墻面的支架應使管道中心與墻的距離符合設計要求,一般保溫管道的保護層表面離墻或柱子表面的凈距不小于60mm;不保溫的立、支管離墻凈距為30mm;

  6)采暖、給水及熱水供應立管管卡安裝時,當層高小于或等于5m,每層須安裝一個;層高大于5m,每層不得少于2個。管卡安裝高度,距地面為1.5-1.8m,但每一樓層宜設在同一高度,2個以上管卡可勻勻安裝。

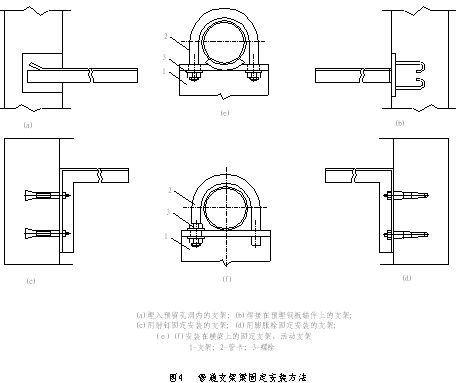

 。3)支架安裝方法:管道支架安裝的時間應在工程主體完工后裝修工程施工前進行;常用的安裝方法,有預留孔洞埋入、預埋鋼板的焊接、射釘及膨脹螺栓和型鋼包柱等安裝方法(見圖4及圖5所示)。

  現將各種安裝作法及技術要求分述如下:

  墻體上事先預留孔洞,將支架梁埋入墻內(見圖4(a)),埋設前應清除洞內的碎磚、灰塵等雜物,并用水將洞內四壁沖洗或澆濕,支架梁埋人洞內深度應符合設計或標準圖的規定,一般不少于120mm,用1︰3的水泥砂漿填實,要填得密實飽滿,但注意洞口表面的砂漿應略低于墻面,以便在抹飾面層時找平;

  各裝置的固定與活動支、托架安裝,必須按設計和規范要求的固定型式,連接牢固、間距正確(內容見本章第二節固定與活動支架的施工要求內容);

  安裝后的閥門、減壓器等附件位置、出入口方向,均應正確和橫平豎直,開啟靈活;

  將支架橫梁用電焊焊在預埋鋼板上(見圖4(b)),預埋鋼板錨件,可在澆筑混凝土時將各支架按施工圖要求的位置預埋,焊接支架梁時,應按設計要求的安裝標高、坡度準確定位后,焊接牢固;

  對荷載較輕和推力較小的一些管道支架,在混凝土構件或墻面上,未預留孔洞和預埋錨件時,可采用膨脹螺栓(又稱脹錨螺栓)或帶螺紋緊固螺母式的大號射釘固定支架(見圖4(c)、(d));

  包柱式支架安裝:對于廠房或車間內的管道支架,還可沿鋼筋混凝土柱面上采用型鋼包柱式方法固定安裝,固定安裝的結構見圖5所示。

  型鋼包柱式支架橫梁及螺栓的規格,應保證支架結構的強度,其規格應符合設計要求或按表6的規格選用。

  吊架的固定安裝:管道吊架的結構形式和用料規格,見圖6和表5.錨件固定、安裝時,應按施工圖要求的管道吊點位置,在預制混凝土構件或現場澆筑混凝土施工時將錨固件按不同固定方式,牢固地安裝在樓板、頂棚的混凝土中。錨固安裝方法,見圖6所示。

  吊架安裝應按圖6所示固定錨件與吊桿連接。帶吊環、螺桿的錨件,可直接與吊桿連接安裝;預埋圓鋼或鋼管的錨件,可將吊桿與鋼筋搭焊或穿入埋管后再焊接。

  安裝吊桿時,對常溫管道無伸長的吊桿應垂直安裝;對于受熱伸長的管道吊桿,應向熱膨脹的相反方向傾斜1/2(⊿L)的膨脹量(見圖6(f)),使管道伸長后,則吊桿與管道相互垂直。

  4.2.2.5干管安裝:

 。1)按施工草圖,進行管段的加工預制,包括:斷管、套絲、上零件、調直、核對好尺寸。

 。2)安裝卡架,按設計要求或規定間距安裝。吊卡安裝時,先把吊棍按坡向、順序依次穿在型鋼上,吊環按間距位置套在管上,再把管抬起穿上螺栓擰上螺母,將管固定。安裝托架上的管道時,先把管就位在托架上,把第一節管裝好U形卡,然后安裝第二節管,以后各節管均照此進行,緊固好螺栓。

 。3)干管安裝應從進戶或分支路開始,裝管前要檢查管腔并清理干凈。在絲頭處涂好鉛油纏好麻,一人在末端扶平管道,一人在接口處把管相對固定對準絲扣,慢慢轉動入扣,用一把管鉗咬住前節管件,用另一把管鉗轉動管至松緊適度,對準調直時的標記,要求絲扣外露2-3扣,并清掉麻頭,依此方法裝完為止(管道穿過伸縮縫或過溝處,必須先穿好鋼套管)。

 。4)制作羊角彎時,應煨兩個75°左右的彎頭,在連接處鋸出坡口,主管鋸成鴨嘴形,拼好后即應點焊,找平、找正、找直后,再施焊。羊角彎接合部位的口徑必須與主管口徑相等,其彎曲半徑應為管徑的2.5倍左右。

 。5)分路閥門離分路點不宜過遠。如分路處是系統的最低點,必須在分路閥門前加泄水絲堵。集氣罐的進出水口,應開在偏下約為罐高的1/3處。絲接應與管道連接調直后安裝。其放風管應穩固,如不穩可裝兩個卡子,集氣罐位于系統末端時,應裝托、吊卡。

 。6)采用鋼管焊接,先把管子選好調直,清理好管膛,將管運到安裝地點,安裝程序從第-節開始,把管就位找正,對準管口使預留口方向準確,找直后用點焊固定,校正、調直后施焊,焊完后保證管道正直。

 。7)遇有伸縮器,應在預制時按規范要求做好預拉伸,并作好紀錄。按位置固定,與管道連接好。波紋伸縮器應按要求位置安裝好導向支架和固定支架,并分別安裝閥門、集氣罐等附屬設備。

 。8)管道安裝完,檢查坐標、標高、預留口位置和管道變徑等是否正確,然后找直,用水平尺校對復核坡度,調整合格后,再調整吊卡螺栓U形卡,使其松緊適度,平正一致,最后焊牢固定卡處的止動板。

 。9)擺正或安裝好管道穿結構處的套管,填堵管洞,預留口處應加好臨時管堵。

  4.2.2.6立管安裝:

 。1)核對各層預留孔洞位置是否正確,將預制好的管道按編號順序運到安裝地點。

 。2)安裝前先卸下閥門蓋,有鋼套管的先穿到管上,按編號從第一節開始安裝。涂鉛油纏麻將立管對準接口轉動入扣,一把管咬住管件,一把管鉗擰管,擰到松緊適度,對準調直時的標記要求,絲扣外露2-3扣,預留口平正,并清凈麻頭。

 。3)檢查立管的每個預留口標高、方向、半圓彎等是否準確、平正。將事先栽好的管卡子松開,把管旋入卡內擰緊螺栓,用吊桿、線墜從第一節開始找好垂直度,扶正鋼套管,最后填堵孔洞,預留口必須加好臨時絲堵。

  4.2.2.7支管安裝:

 。1)檢查散熱器安裝位置及立管預留口是否準確。量出支管尺寸和燈又彎的大小尺寸。

 。2)配支管:按量出支管的尺寸,減去燈叉彎的量,然后斷管、套絲、煨燈叉彎和調直。將燈叉彎頭抹鉛油纏麻,裝好油任,連接散熱器,把麻頭清凈。

 。3)暗裝或半暗裝的散熱器燈叉彎必須與爐片槽墻角相適應,達到美觀。

 。4)檢查支管坡度和平行距墻尺寸,以及立管垂直度和散熱器的位置是否符合規定要求。按設計或規定壓力進行系統試壓及沖洗,合格后辦理驗收手續,并將水泄凈。

 。5)立、支管變徑,不宜使用鑄鐵補心,應使用變徑管箍或焊接法。

  4.2.2.8采暖附屬設備的安裝:

  采暖工程的附件主要包括集氣罐、減壓器、疏水器和排污器等。這些附屬設備在保證室內采暖的供暖安全、正常運行和使用功能起重要作用。

  現將安裝施工的技術和質量監控要求分述如下:

  施工條件及要求:

 。1)室內采暖管道和散熱器已安裝完。

 。2)集氣罐及排氣閥和減壓閥、疏水器、除污器的接管甩頭位置要求準確。

 。3)各裝置中的支撐鐵件,按加工要求已預制好。

 。4)安裝前應按施工圖要求進行準確放線,根據管道或散熱器的甩頭位置和標高,用尺量出支架、托架和支撐構件的安裝標高、距離,并作好記錄以為依據進行安裝。

  集氣罐安裝:

  集氣罐是排出采暖系統中的空氣而裝設的。在自然和機械循環熱溫水采暖系統中,水平導管都敷設有坡度,在運行時將系統空氣集中在集氣罐內,并由集氣罐排出。其安裝是否正確直接關系到整個采暖系統的供熱效果。

  集氣罐的型式:

  分可立式和臥式兩種,當設計無規定時,導管直徑80mm以下時,集氣罐的直徑為150-250mm,長度為300-400mm.集氣罐的頂部裝有放氣管,其內徑為15mm。

  集氣罐的大小應保證排氣功能,要根據設計及標準圖確定。因水中的空氣浮升速度,在水平管道中約0.10-0.20m/s,在立管中約為0.25m/s.當空氣進入集氣罐后流速變慢,氣泡被分離出去。當水的流速超過空氣氣泡浮升速度時,水中的氣泡將沿著水流方向被帶走,因此,水在集氣罐中的流速應不超過0.05m/s,使空氣泡能充分被分離除去。

  集氣罐的排氣閥安裝,可分手動排氣和自動排氣兩種:

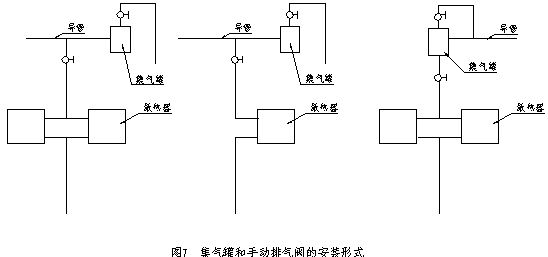

 。1)手動排氣閥:安裝在低中層住宅采暖系統中。一般情況下,集氣罐后部應安裝主管裝置,導管末端與集氣罐焊接時,其管底與罐底應取平連接,實際安裝方法見7所示。

 。2)自動排氣閥:適用于高層建筑的采暖系統中。

  自動排氣閥的作用如下:

  能夠集中連續排除系統中存在的氣體和溶解于水中的氧、氮氣體,起到節能和延長系統使用壽命的作用;

  解決了操作人員的勞動強度;

  節約了燃料消耗,減少了由于排氣所跑掉的熱水;

  系統運行穩定,散熱器放熱均勻,能夠保證設計要求增加室內溫度。

  構造簡單,容易制造,便于自動化控制,保證安全和使用功能。

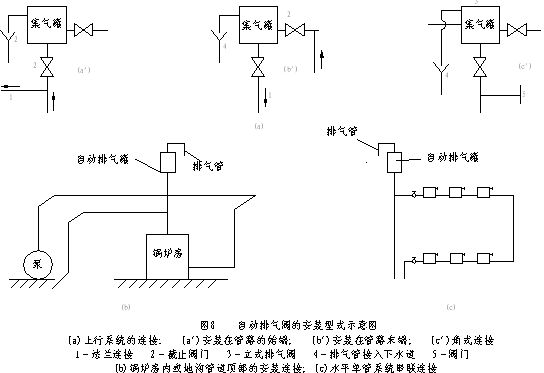

 。3)自動排氣閥的安裝方法及技術要求:應根據下列要求安裝(見圖8)。

  1)自動排氣閥與管道連接方式,主要依據系統形式。對于上行下給的單管系統,可采取圖8(a)所示安裝形式。

  2)自動排氣閥,也可裝于大小型鍋爐房、泵房?jì)炔抗艿理敳亢凸芾然虻販瞎艿赖淖罡唿c(diǎn)上(見圖8(b))。

  3)對于水平單管串聯系統的接管方式,可采取如圖8(c)所示的連接要求進行安裝。

  減壓閥安裝:

  減壓閥用于蒸氣采暖管道系統中,其作用是將高壓蒸氣變?yōu)榈蛪赫魵,達到采暖的正常工作壓力。安裝的具體要求如下:

 。1)減壓閥安裝組成時,應用焊接或絲扣連接,其余附屬配件應按設計規定選用。一般截止閥用法蘭連接;旁通管用彎管采用焊接連接。如設計無規定時,其組成和安裝的尺寸,可參考圖9和表7所列數值。

 。ū硪附件)

 。2)水平安裝時其托架至少要兩個,分別安裝在減壓閥的兩側的閥門外側,減壓器中心距墻面應不小于200mm,但不得任意加大;安裝完試汽時應根據設計要求試壓調整,并做出調整后的標記。

  疏水器安裝:

  疏水器在采暖系統中用于排除管道中的凝結水。根據采暖管道的壓力,一般高壓時為疏水器,低壓為回水器(又稱回水門)。

  高低壓采暖管道用疏水器(回水器)的組對安裝方法及技術要求如下:

 。1)安裝時應根據設計圖要求的疏水器的型號、規格(常用疏水器的型號、尺寸規格見表8組裝后,再行安裝(見圖10)。

 。2)高壓疏水器安裝,應先進行疏水器安置的組對,后進行安裝。

 。3)高壓疏水器組裝時,按圖中要求用兩道型鋼作托架,卡固在兩側閥門的外側。其托架埋設在墻內深度不小于150mm.

 。4)低壓回水器(配管回水器)組對時,直徑在25mm以下的均應以絲扣連接,組對的樣式、規格應根據圖紙要求。安裝時應配置脹力圈,兩端應以法蘭盤或活接頭連接。組裝后閥門應與管道垂直,間距均勻,管道規整,脹力圖與旁通管應水平布置。

 。5)安裝疏水器,切不可將方向搞反。疏水裝置一般均安裝在管道的排水線以下,若蒸汽系統中凝結水管高于蒸汽管道或設備的排水線時,應安裝止回閥。

  除污器安裝:

  一般采暖系統都單獨裝有除污器。除污器的主要作用是解決采暖系統中的淤積物和在施工時掉入管腔內而又不易清除的焊渣雜物等,將所有的雜物聚集在除污器內,便于集中清除,以保證水泵正常運行和采暖的使用功能。

  安裝技術及質量監控,應符合下列各項要求:

 。1)除污器一般安設在系統回水總管入口處,也有集中設在鍋爐房?jì)。安裝或組裝前,要找準安裝位置和出入口方向,不得裝反。

 。2)除污器內必須有擋水板,出口處必須有小于5m×5mm金屬網或鋼管板孔,上蓋用法蘭連接,蓋上面裝有放氣管,底部裝有排污管及閥門。

 。3)除污器過濾網的材質、規格,均應符合設計要求和產品質量標準的規定,以保證除污和耐腐的功能。

 。4)除污器支架位置,要避開排污口,以免妨礙正常操作。

 。5)除污器的安裝方向,按介質的進入口應從管板孔的網格外進入。

 。6)系統試壓和沖洗后,應立即清掃干凈并加以封閉。

  太陽能熱水器的安裝:

  太陽能熱水器是利用太陽的熱能,作為采暖熱的能源。目前國內外應用太陽能熱水器作洗(淋)浴較普遍。

  為了達到太陽能熱水器的使用功能,F將其結構、安裝技術要求和質量監控說明如下:

 。1)太陽能熱水器的型式及結構:太陽能熱水器重要組成部分是集熱器。太陽能熱水器常見的型式:有池式、筒式、管板式、真空管式幾種,各種型式及其結構見圖11所示。

  上面幾種集熱器中,使用廣泛的有管板式和膽式。

 。2)太陽能集熱器安裝工藝要求:

  1)集熱器安裝方法:集熱器最佳布置方位是朝向正南,如客觀條件不允許時,可偏向東或偏西15°以?xún)劝惭b。

  2)集熱器安裝傾角(與地平面夾角)(注),池式集熱器只能水平安裝;其他型式的集熱器夾角等于當地緯度。如角度需要改變時應由設計決定。

  注:(1)集熱器的傾角,對于春、夏、秋三個季節使用的,可采用當地的緯度為傾角;若以夏委為主使用時,可比當地緯度減少10%。

 。2)集熱器安裝的傾角,包括固定式安裝的傾角和轉動式安裝的傾角。

  3)集熱器的上集管應有0.005的坡度,通往貯熱水箱的循環管應有3%坡度。

  4)集熱的上集管與貯熱水箱必須保持一定高差,一般為0.3-1.0m。循環管應盡量減少拐彎,管道長度盡量縮短。

  5)保溫:為了保證太陽能熱水器具有足夠的熱量和使用功能要求。熱水器安裝后應對上、下集管和循環管、貯熱水箱等易散熱的構件(見圖12),要采。ㄏ瘸P)保溫措施。其保溫厚度和保溫技術要求與一般管道、設備保溫方法相同。

 。3)太陽能集熱器安裝質量監控要求:

  1)玻璃周邊應用膩子(或密封條)密封,不得漏氣。玻璃若有搭接時,應順水搭接。

  2)集熱器內應刷黑色無光漆二道,以利于吸收太陽能輻射熱。常用黑漆有無光黑漆和丙烯酸黑漆(無光黑漆可用瀝青漆摻入鍋煙黑配制,摻入量為瀝青漆重量的13%)。

  3)集熱管和上、下集管應在安玻璃前進行水壓試驗,試驗壓力為工作壓力的1.5倍,15min不滲不漏為合格。

  4)太陽能集熱器安裝時應注意集熱器、熱水箱、補水箱和各種管道,均應具有泄水、放空設施,以便檢修和冬季泄水條件。

  5)集熱器就位后,在烈日下安玻璃時應在系統充水后進行,以適應玻璃的物理性能,不致在冷熱作用下發生裂紋。

  6)使用功能:太陽能熱水器是保證正常生活和工作環境的重要設備。要求設備和管道上不得有滲漏,影響使用功能。

  7)熱水器安裝要求整齊、平整、潔凈光滑,色澤一致,美觀大方。

  8)水壓試驗:熱水器安裝后必須作系統水壓試驗。試壓要求及標準必須符合設計要求或施工規范規定。

  9)輻射板背面保溫層良好:背面須作保溫層的輻射板,保溫材料的材質必須按設計要求;保溫層應緊貼在輻射板上,不得有空隙。
