2.2常用機具：

　　2.2.1機具：砂輪鋸、手電鉆、臺鉆、沖擊電鉆、直流電焊機、氬弧焊機。

　　2.2.2工具：活扳手、扳手、手錘、鏨子、劃針、臺虎鉗、手鋸、彎管機、扳邊器、手動試壓泵、橡皮錘、調直器、銼刀、氧氣瓶、乙炔氣瓶、氧氣表、壓力表、乙炔表、氣焊槍、割槍、電焊把線、電焊鉗子、克絲鉗子、改錐、榔頭。

　　2.2.3量具：鋼卷尺、鋼板尺、水平尺、法蘭角尺、焊接檢驗尺、量角規、油標卡尺、線墜、水準儀、經緯儀。

　　2.3作業條件：

　　2.3.1與管道有關的土建工程施工完畢，并且已經驗收合格，且能保證銅管安裝連續進行。

　　2.3.2與管道連接的設備已找平、找正并固定，二次灌漿已完成。

　　2.3.3所需圖紙、資料和技術文件等已齊備，并且已經過圖紙會(huì )審、設計交底。

　　2.3.4施工方案已經編制完成，施工人員已簽發了“工程任務單”和“限額領料單”。必要的技術培訓已完成。

　　2.3.5管子、閥門、管道附件已按設計要求核對無誤，具有合格證及有關資料。清洗及需要脫脂的工作已完成。

　　2.3.6施工方案或技術措施中提出的機具等準備工作已經完成。

　　2.3.7采用脹口或翻邊連接的管子，施工前應每批抽1%且不小于兩根進行脹口或翻邊試驗。如有裂紋需要退火處理，重做試驗。如仍有裂紋，則該批管子需逐根退火、試驗，不合格者不得使用。

　　2.3.8材料、勞動力、機具基本齊全；施工現場符合要求；施工用水、電、道路等可以滿足需要，并能保證按計劃進行連續施工。

　　3、操作工藝

　　3.1工藝流程：

　　銅管調直→切割→彎管→螺紋連接→法蘭連接→焊接→鎢極氬弧焊→預熱和熱處理→支架及管道穿墻安裝→補償器安裝→閥門安裝→高壓管道安裝→脫脂→試壓→管道油清洗

　　3.2銅管調直：

　　3.2.1銅及銅合金管道的調直應先將管內充沙，然后用調直器進行調直；也可將充砂銅管放在平板或工作臺上，并在其上鋪放木墊板，再用橡皮錘、木錘或方木沿管身輕輕敲擊，逐段調直。

　　3.2.2調直過程中注意用力不能過大，不得使管子表面產生錘痕、凹坑、劃痕或粗糙的痕跡。調直后應將管內的殘砂等清理干凈。

　　3.3切割：

　　3.3.1銅及銅合金管的切割可采用鋼鋸、砂輪鋸，但不得采用氧-乙炔焰切割。

　　3.3.2銅及銅合金管坡口加工采用銼刀或坡口機，但不得采用氧-乙炔焰來切割加工。夾持銅管的臺虎鉗鉗口兩側應墊以木板襯墊，以防夾傷管子。

　　3.4彎管：

　　銅及銅合金管煨彎時盡量不用熱熔，因熱煨后管內填充物（如河沙、松香等）不易清除。一般管徑在100mm以下者采用冷彎，彎管機及操作方法與不銹鋼的冷彎基相同。管徑在100mm以上者采用壓制彎頭或焊接彎頭。

　　銅彎管的直邊長度不應小于管徑，且不少于30mm。

　　彎管的加工還應根據材質、管徑和設計要求等條件來決定。

　　3.4.1熱煨彎：

　　3.4.1.1先將管內充入無雜質的干細沙，并木錘敲實，然后用木塞堵住兩端管口，再在管壁上畫出加熱長度的記號，應使彎管的直邊長度不小于其管徑，且不小于30mm；

　　3.4.1.2用木碳對管身的加熱段進行加熱，如采用焦炭加熱，應在關閉炭爐吹風機的條件下進行，并不斷轉動管子，使加熱均勻；

　　3.4.1.3當加熱至400～500℃時，迅速取出管子放在胎具上彎制，在彎制過程中不得在管身上澆水冷卻。

　　3.4.1.4熱煨彎后，管內不易清除的河沙可用濃度15%～20%的氫氟酸在管內存留3小時使其溶蝕，再用10%～15%的堿中和，以干凈的熱水沖洗，再在120～150℃溫度下經3～4小時烘干。

　　3.4.2冷煨彎：

　　冷煨彎一般用于紫銅管。操作工序的前兩道同本條一中的1和2.隨后，當加熱至540℃時，立即取出管子，并對其加熱部分澆水，待其冷卻后，再放到胎具上彎制。

　　3.5螺紋連接：螺紋連接的螺紋必須有與焊接鋼管的標準螺紋相當的外徑，才能得到完整的標準螺紋。但用于高壓銅管的螺紋，必須在車床上加工，按高壓管道要求施工。連接時，其螺紋部分須涂以石、甘油作密封填料。

　　3.6法蘭連接：

　　3.6.1銅及銅合金管道上采用的法蘭根據承受的壓力不同，可選用不同形式的法蘭連接。法蘭連接的形式一般有翻邊活套法蘭、平焊法蘭和對焊法蘭等，具體選用應按設計要求。一般管道壓力在2.5MPa以?xún)炔捎霉饣�面鑄銅法蘭連接；當壓力在6.4MPa以?xún)葧r(shí)采用凹凸面鑄銅法蘭連接。法蘭及螺栓材料牌號應根據國家頒布的有關標準選用。公稱壓力在0.25MPa及6MPa的管道連接，采用銅套翻邊活套法蘭或銅管翻邊活套法蘭。

　　3.6.2與銅管及銅合金管道連接的銅法蘭宜采用焊接，焊接方法和質量要求應與鋼管道的焊接一致。

　　3.6.3當設計無明確規定時，銅及銅合金管道法蘭連接中的墊片一般可采用橡膠石棉墊或銅墊片。

　　3.6.4法蘭外緣的圓柱面上應打出材料牌號、公稱壓力和公稱通徑的印記。例如法蘭材料牌號為H62、PN=2.5MPa、DN=100mm，則印記標記為：H6225-100。

　　3.6.5活套法蘭：

　　3.6.5.1管道采用活套法蘭連接時，有兩種結構：一種是管子翻邊（圖l-58），另一種是管端焊接焊環。焊環的材質與管材相同。翻邊活套法蘭及焊環尺寸規格詳見化工部及原一機部法蘭標準。

　�。▓D見附件）

　　3.6.5.2銅及銅合金管翻邊模具有內模及外模。內模是一圓錐形的鋼模，其外徑應與翻過管子內徑相等或略小。外模是兩片長頸半法蘭如圖1-59。

　　為了消除翻邊部分材料的內應力，在管子翻過前，先量出管端翻邊寬度見表1-62，然后劃好線。將這段長度用氣焊嘴加熱至再結晶溫度以上，一般為450℃左右。然后自然冷卻或澆水急冷。待管端冷卻后，將內外模套上并固定在工作臺上，用手錘敲擊翻邊或使用壓力機。全部翻轉后再敲平銼光，即完成翻邊操作。

　�。ū硪�(jiàn)附件）

　　3.6.5.3鋼管翻邊連接應保持兩管同軸，其偏差為：公稱直徑≤50mm，≯1mm；公稱直徑≥50mm，≯2mm。

　　3.6.6銅法蘭之間的密封墊片一般采用石棉橡膠板或銅墊片，但也可以根據輸送介質溫度和壓力選擇其它材質的墊片。

　　3.7焊接：銅在焊接過程中，有易氧化、易變形、易蒸發（如鋅等）、易生成氣孔等不良現象，給焊接帶來困難。因此焊接銅管時，必須合理選擇焊接工藝，正確使用焊具和焊件，嚴格遵守焊接操作規程，不斷提高操作技術，才能獲得優質的焊縫。

　　當設計無明確規定時，紫銅管道的焊接直采用手工鎢極氬弧焊；銅合金管道宜采用氧-乙炔焊接。

　　3.7.1為防止熔液流淌進入管內，焊接時宜采用以下幾種形式：

　　3.7.1.1管徑在22mm以下者，采用手動脹口機將管口擴張成承插口插入焊接，或采用套管焊接（套管長度L=2～2.5D，D為管徑）。但承口的擴張長度不應小于管徑，并應迎介質流向安裝如圖l-60。

　　3.7.1.2同口徑銅管對口焊接，可采用加襯焊環的方法焊接。

　　3.7.2坡口型式：當設計無明確規定時，對接焊應符合表l-63的規定。

　�。ū硪�(jiàn)附件）

　　3.7.3組對：應達到內壁脊平，內壁錯邊量不得超過管壁厚度的10%，且不大于1mm.不同壁厚的管子、管件組對可按碳鋼管的相應規定加工管子坡口。

　　3.7.4坡口清理：坡口面及其邊緣內外側不小于20mm范圍內的表面，應在焊前采用有機溶劑除去油污，采用機械方法或化學方法清洗去除氧化膜，使其露出金屬光澤。焊絲使用前也應用同樣方法自理。

　　銅及銅合金酸洗操作條件見表1-64。

　�。ū硪�(jiàn)附件）

　　3.7.5焊接：

　　3.7.5.1氣焊：焊絲的直徑約等于管壁厚度，可采用一般紫銅絲或“HS201”（特制紫銅焊絲）、“SH202”（低磷銅焊絲）；氣焊熔劑可采用“CJ301”。焊前，把管端和焊絲清理干凈，并用砂紙仔細打磨，使管端不太毛，也不太光。

　　3.7.5.2手工電弧焊：

　　a銅的導電性強，施焊前要預熱（用氧-乙炔預熱至200℃以上），并用較大電流焊接。b銅的線膨脹系數大（比低碳鋼約大50%以上），導熱快（比低碳鋼約大8倍），熱影響區大，凝固時產生的收縮應力較大，因此裝配間隙要大些。

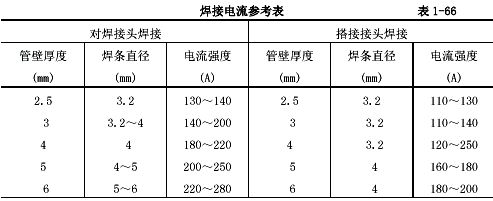

　　c根據管材成分和壁厚等因素，要正確選用焊條種類、直徑和焊接電流強度。參見表1-68和表1-66。

　　d焊接黃銅時，為了減少在高溫下的蒸發和氧化，焊接電流強度應比紫銅小。由于鋅蒸發時易使人中毒，應選用在空氣流通的地方施焊。

　　e銅在焊接時應采用直流電源反極性接法（工件接負極）。

　　f焊接后趁焊件在熱態下，用小平錘敲打焊縫，以消除熱應力，使金屬組織致密，改善機械性能。

　　3.7.5.3釬焊：釬焊強度小。一般焊口采用搭接形式。搭接長度為管壁厚度的6～8倍。管子的公稱直徑（D）小于25mm時，搭接長度為（1.2～1.5）D（mm）。

　　釬焊后的管件，必須在8小時內進行清洗，除去殘留的熔劑和熔渣。常用煮沸的含10%～15%的明礬水溶液涂刷接頭處，然后用水沖洗擦干。

　　3.7.5.4鎢極氬弧焊。

　　3.8鎢極氬弧焊：用鎢極代替碳弧焊的碳極，并用氬氣（惰性氣體）保護熔池，以獲得高質量的焊接接頭。

　　3.8.1使用焊絲：紫銅氬弧焊時，使用含脫氧元素的焊絲，如HS201、HS202；如使用不含脫氧元素的焊絲，如T2牌號，需要與銅焊熔劑CJ301同時使用。

　　3.8.2點焊定位：點固焊的焊縫長度要細而長（20～30mm），如發現裂紋應鏟掉重焊。

　　3.8.3紫銅鎢極氬弧焊采用直流正接極性左焊法。

　　3.8.4操作時，電弧長度保持在3～5mm、8～14mm.為保證焊縫熔合質量，常采用預熱、大電流和高速度進行焊接。壁厚小于3mm，預熱溫度為150～300℃；壁厚大于3mm，預熱溫度為350～500℃；寬度以焊口中心為基準，每側不小于100mm.預熱溫度不宜太高，否則熱影響區擴大，勞動條件也差。

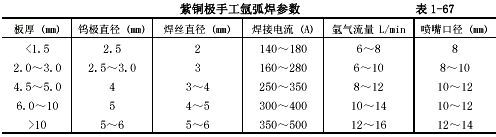

　　3.8.5紫銅鎢極氬弧焊參數如表1-67。

　　3.8.6焊接時應注意防止“夾鎢”現象和始端裂紋�？刹捎靡�出板或始端焊一段后，稍停，涼一涼再焊……

　　3.9預熱和熱處理。除以上各條中提及的要求外：

　　3.9.1黃銅焊接時，其預熱溫度為：壁厚為5～15mm時，為400～500℃；壁厚大于15mm時，為550℃。

　　3.9.2黃銅氧-乙炔焊，預熱寬度以焊口中心為基準，每側為150mm。

　　3.9.3黃銅焊接后，焊縫應進行焊后熱處理。焊后熱處理溫度：消除應力處理為400～450℃；軟化退火處理為550～600℃。管道焊接熱處理，一般應在焊接后及時進行。

　　3.10支架及管道穿墻：支架安裝應平整牢固，間距和規格應符合規范和設計要求。管道穿過墻壁及樓板時應加鋼套管，套管內填塞麻絲。

　　3.11補償器安裝：安裝銅波形補償器時，其直管長度不得小于100mm，其它技術要求按有關章節要求進行。

　　3.12閥門安裝：

　　3.12.1安裝前，應仔細檢查核對型號與規格，是否符合設計要求。檢查閥桿和閥盤是否靈活，有無卡阻和歪斜現象閥盤必須關閉嚴密。

　　3.12.2安裝前，必須先對閥門進行強度和嚴密性試驗，不合格的不得進行安裝。閥門試驗規定如下：

　　3.12.2.1低壓閥門應從每批（同制造廠、同規格、同型號、同時到貨）中抽查10%，至少一個，進行強度和嚴密性試驗。若有不合格，再抽查20%，如仍有不合格則需逐個檢查。

　　3.12.2.2高、中壓閥門和輸送有毒（有毒、刷毒物質的規定見國家勞動總局頒發的《壓力容器安全監察規程》）及甲、乙類火災物質（見《建筑設計防火規范》）的閥門均應逐個進行強度和嚴密性試驗。

　　3.12.2.3閥門的強度和嚴密性試驗應用潔凈水進行，當工作介質為輕質石油產品或溫度大于120℃的石油蒸餾產品的閥門，應用煤油進行試驗。

　　3.12.2.4閥門的強度試驗應按下列規定進行：

　　a公稱壓力小于或等于32MPa的閥門其試驗壓力為公稱壓力的1.5倍；

　　b公稱壓力大于或等于32MPa的閥門其試驗壓力按表1-68；

　　c試驗時間少于5分鐘，殼體、填料無滲漏為合格。

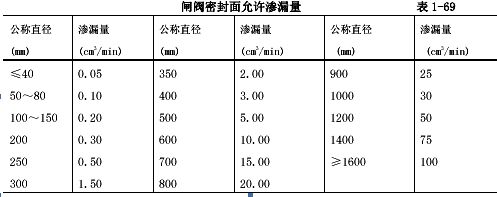

　　3.12.2.5除蝶閥、止回閥、底閥、節流閥外的閥門，嚴密性試驗一般應以公稱壓力進行，在不能夠確定公稱壓力時，也可用1.25倍的工作壓力進行試驗，以閥瓣密封面不漏為合格。公積壓力小于或等于2.5MPa的給水用的鑄鐵、鑄銅閘閥允許有不超過表1-69的滲漏量。

　　3.12.2.6公稱壓力小于1MPa，且公稱直徑大于或等于600mm的閘閥可不單獨進行水壓強度和嚴密性試驗。強度試驗在系統試壓時按管道系統的試驗壓力進行，嚴密性試驗可用色印方法對閘板密封面進行檢查，按合面應連續。

　　3.12.2.7對焊閥門的嚴密性試驗單獨進行，強度試驗一般可在系統試驗時進行。

　　3.12.2.8嚴密性試驗不合格的閥門，須解體檢查并重作試驗。

　　3.12.2.9合金鋼閥門應逐個對殼體進行光譜分析，復查材質。合金鋼及高壓閥門每批取10%，且不少于一個，解體檢查閥門內部零件，如不合格則需要逐個檢查。

　　3.12.2.10解體檢查的閥門質量應符合下列要求：

　　a合金鋼閥門的內部零件進行光譜分析，材質正確；

　　b閥座與閥體結合牢固；

　　c閥芯與閥座的結合良好，并無缺陷；

　　d閥桿與閥芯的連接靈活、可靠；

　　e閥杯無彎曲、銹蝕，閥桿與填料壓蓋配合適度，螺紋無缺陷；

　　f閥蓋與閥體接合良好；墊片、填料、螺栓等齊全，無缺陷。

　　3.12.2.11閥件檢查工序如下：

　　a拆卸閥門（閥芯不從閥桿上卸下）；

　　b清洗、檢查全部零件并潤滑活動部件；

　　c組裝閥門，包括裝配墊片、密封填料及檢查活動部件是否靈活好用；

　　d修整在拆卸、裝配時所發現的缺陷；

　　e要求斜體閥門必須達到（9）、（10）的要求。

　　附件下載：紫銅、黃銅管道安裝施工工藝標準
