橋梁的靜力學性能是評價橋梁運營狀況和承載能力的重要指標之一�，F以某市西北環線高架橋為例，介紹了預應力混凝土空心板連續梁橋動力學實驗的主要內容、方法，同時建立了該橋的ansys有限元模型，驗證了實驗分析的結果，為同類橋梁分析及實驗提供一定經驗和范例。為橋梁的竣工驗收和以后的養護維修工作提供科學依據。

　　1　前言

　　改革開放以來我國交通事業得到了飛速發展，特別是近十幾年來為加強交通基礎設施建設、加快經濟快速發展，許多大型橋梁如雨后春筍般橫跨我國的大江南北。一些橫跨大江大河甚至是跨海的橋梁跨度不斷增大，從跨徑達幾百米的拱橋和斜拉橋到跨徑過千米的懸索橋，跨徑越來越大，柔度越來越大�？v觀國內外橋梁建設的歷程可以發現，我們對橋梁靜態特性和動態特性進行了大量的理論分析和實驗研究。新型橋型的出現，橋梁跨度的增大使得一些大型橋梁因靜力性能出現過許多嚴重的甚至是災難性的后果。對大量的橋梁進行現場測試也顯得尤為重要，也可以為以后的規范提供重要依據。橋梁靜載試驗是測量橋梁在各種靜力荷載工況下的各個控制截面的應力應變及結構的變形，從而確定結構的實際工作性能與設計期望值是否相符，它是檢驗結構的強度、剛度以及其它性能最直接、最有效的辦法。

　　國內外，許多學者對不同的橋梁進行了靜動力學分析，得到了它們的靜動態參數。邵旭東等人對二次預應力梁的徐變進行了理論分析，并且對其承載力進行了試驗研究。林波混凝土收縮徐變提出了新的計算方法，同時用試驗進行了驗證。肖汝誠對超大跨度橋梁在靜風荷載作用下的靜力、動力特性進行了研究。程進對纜索承重橋梁進行了非線性空氣靜力穩定性研究，等等。

　　本文結合工程實例對高架橋預應力連續梁的靜力學特性進行了分析與研究，并與有限元模擬結果進行了比較。為橋梁的竣工驗收和以后的養護維修工作提供科學依據。

　　2　高架橋工程概況

　　某市西北環線高架橋是新建橋梁，擬于2006年年底竣工通車。西北環線高架橋、立交橋工程是某市二環線的重要樞紐工程之一，屬于城市快速千道，它的修建，對于完善城市交通布局，緩解某市區交通堵塞，具有非常重要的作用。

　　為了檢驗橋梁的施工質量，判斷橋梁結構的實際承載能力是否滿足設計要求，對高架橋連續梁進行了靜力學實驗研究，以便對橋梁的現狀做出科學客觀的評價，并且為橋梁竣工驗收和以后的養護維修工作提供可靠依據。

　　某市西北環線高架橋和某立交橋上部結構為C40現澆預應力等截面連續箱梁；下部結構：基礎D220cm人工挖孔灌注樁，橋墩柱為花瓶式方柱墩。該橋設計荷載為汽超-20級，掛-120；橋面寬度：主橋2×12.8m；上下匝道橋寬8.0m：立交橋凈高：二環線>5.0m；匝道>4.5m；抗地震基本烈度：7度。結構主要技術參數：主橋1聯5×30m，全長150m，是西北環線的主橋段；上下兩側匝道跨徑組成為：3×30m，全長90m；

　　上部結構：5跨現澆預應力等截面連續箱梁，采用C40混凝土，箱梁高1.68m，上下兩側匝道橋面寬8.0m，箱梁高1.524m；

　　主橋橋面：寬12.8m，坡度為1.5%的雙向橫坡；

　　橋墩：該橋為花瓶式方柱墩，采用C30混凝土：

　　樁基礎：采用D220cm人工挖孔式灌注樁，為C25混凝土：

　　橋臺：采用輕型橋臺，兩排D150cm人工挖孔式灌注樁基礎；

　　支座：全橋均采用QZ系列橋梁球形支座；

　　設計荷載：汽-超20，掛車-120；

　　抗震烈度：7度。

　　根據《某市西北環線高架橋工程施工圖設計》圖紙及其附件，通過有限元軟件ANSYS10.0建立有限元模型。

　　按照設計荷載：汽-超20，掛車-120對橋梁上部結構進行驗算，并結合《大跨徑混凝土橋梁試驗方法》的相關規定，確定試驗主要控制截面和檢測內容。

　　３　橋梁靜力學分析

　　3.1靜力學分析及其結果

　　經過有限元軟件ANSYS分析，試驗跨在最大正彎矩作用下的最大拉應力為1.37MPa，位于跨中箱梁底部，試驗跨在設計荷載的作用下，跨中最大拉應力為1.87MPa。

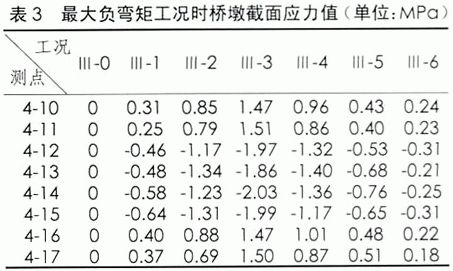

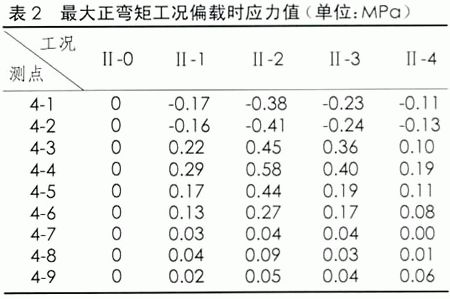

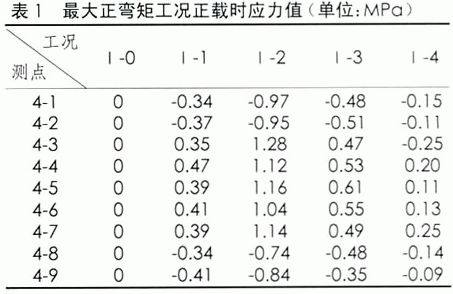

　　試驗跨跨中和橋墩位置應力測試點布置。試驗跨E62-E63跨中截面（1/2截面）在最大正彎矩工況時汽車擺放的位置，其對應的應力值見表1；偏載工況時，載重車壓西側，各控制截面的應力值見表3-2.E62墩最大負彎矩工況時汽車擺放的位置，其對應的應力值見表2。

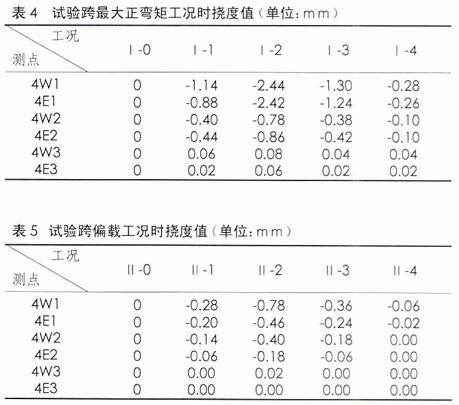

　　試驗跨撓度測試點位置，最大正彎矩工況時，其對應的撓度見表4；偏載工況時，載重車壓西側，各控制點的撓度值見表5。

　　經過有限元軟件ANSYS分析，試驗跨在最大正彎矩作用下的最大撓度為2.62mm，位于跨中位置。在設計荷載作用下的最大撓度為2.726mm，位于跨中位置。

　　靜載試驗結果分析評定

　　a、最大應力值小于允許應力，符合規范。

　　b、殘余應力與最大變形之比≤0.2，符合規范。

　　c、大橋加載效率0.98，符合規范。

　　d、試驗跨最大撓度≤L/800，同時小于理論計算值，符合規范要求。

　　通過靜載試驗，該橋各控制截面在不同荷載作用下，位移與應力均小于規范允許值。雖在跨中位置局部產生較大拉應力，但由于是預應力連續梁，大橋承載性能儲備較高。卸除荷載后，位移與應變·恢復良好，殘余應力和殘余變形較小，該橋整體彈性性能良好。

　　4　結論

　　建立了高架橋預應力連續梁的有限元模型，分析了其振動的靜力學特性。介紹了預應力混凝土空心板連續梁橋動力學實驗的主要內容、方法，同時建立了該橋的an-sys有限元模型，驗證了實驗分析的結果，為同類橋梁分析及實驗提供一定經驗和范例。為橋梁的竣工驗收和以后的養護維修工作提供科學依據。
