1、工程概況

　　廈門市高崎互通連接線同既有鷹廈鐵路杏林大橋成小角度斜交，互通連接線采用下穿隧道方式通過，隧道分左右兩線，其中左線78m，右線110m。隧道通過地段地表為第四系全新統人工填筑土，結構松散、厚度4m左右，其下為第四系全新統長樂(lè )組海相沉積層，第四系更新統龍海組沖、洪積層以及燕山期花崗巖。隧道場區內地表水主要為海水，臨近廈門西海域有大片養殖池，其水位受潮汐影響：地下水不發育，主要受大氣降水補給，地下水位受季節性控制明顯。

　　隧道拱頂距地表的最小深度僅為2.5m，因此隧道施工不可避免的會(huì )對周邊地層以及上部立交橋產生一定的影響。為了隧道施工安全并確保隧道開挖過程中上部的鐵路安全，隧道施工過程中進行了超前支護，超前支護采用管幕支護，其長度達110m。

　　2、管幕施工工藝流程及技術要求

　　2.1管幕施工方法及工藝流程

　　管幕法施工即在隧道的開挖線外側，按400mm間距，沿隧道軸線方向將φ299×12mm的鋼鋼管水平鋪設在土體里，鋼管之間采用鎖扣連接，并在φ299鋼管連接處打入φ60鋼花管，通過φ60鋼花管對土體進行注漿加固并使φ299鋼管成為一個整體。

　　根據本工程的具體地質情況及工程特點，采用“前拉后夯”施工方法進行夯管施工，即首先利用水平導向鉆機打設φ127的水平孔。根據水平孔的精度，分析是否進行擴孔作業，然后采用前拉后夯的方法：在前部用拉管鉆機通過鉆桿及連接頭拉住φ299鋼管，將φ299鋼管拉入設計位置。在拉入過程中，如果出現回填卡鉆現象時，局部用夯錘夯擊通過。具體施工方法是：采用φ127鉆桿在上部中間位置打設一個導向孔，要求此類導向孔的導向精度控制在20cm以?xún)�。導向孔完成后，根據具體地層情況判斷是否進行擴孔作業，并提高鉆孔精度。擴孔作業要采用擠擴的方法，不能采用通常水循環大擴孔方法，防止引起地層擾動，導致地面沉降。擴孔完成后采用前拉后夯法，將φ299鋼管拉入，C型鋼取消，在拉入時，可能會(huì )遇到回填及不均勻的硬地層引起卡鉆現象，局部用夯錘夯法，在鋼管后部施以夯力使鋼管順利通過，直至將鋼管拉出對面掌子面。然后進行第二根施工，以上鋼管鋪設完成后，在兩根鋼管之間進行注漿加固，直至全部鋼管鋪設完成。φ299鋼管全部布設完成后，采用φ20mm鋼筋上下兩排焊接將兩端的管頭連接起來，使端頭部位形成一個整體。

　　管幕法施工工藝流程可總結如下：

　　施工準備→測量放線→設備安裝→有線導向鉆進→擴孔拉管→單孔下管完成→管內注漿→管外注漿→下一根鋼管施工（下一循環）……全部完成后對鋼管端頭進行連接形成一整體。

　　2.2管幕施工技術要求

　　2.2.1打設時必須控制地表沉降，終孔跟蹤注漿，注漿必須保證管內外間隙注滿填充實，在打設時必須按照設計要求進行施作；

　　2.2.2施工中先施作導向孔，再進行擴孔拉管，最后進行管內、管外注漿：

　　2.2.3管外注漿不能對導向及擴孔產生影響，因此要錯開時間和空間位置。

　　2.3管幕施工技術難點

　　2.3.1管幕施工中要求導向孔偏差不能大干25cm，拉管偏差不能大干15cm，本工程導向距離長，且地層條件復雜，極不均勻，導向孔打設及其精度控制難度大；

　　2.3.2管幕離地表距離僅為3m，處于特殊地段，管幕打設過程中對地面沉降的控制難度大。

　　3、管幕施了管位精度控制技術

　　3.1定向鉆進施工工作原理

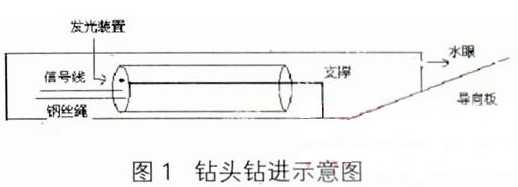

　　定向鉆進方法是非開挖管線施工的一種方法。該方法要求在鉆進過程中能準確測定鉆頭在地下的位置和方向。根據鉆頭在鉆進過程中的位置和方向同設計軌跡的差異，利用能調節方向的鉆頭（一般為楔型鉆頭）改變鉆頭的鉆進方向，從而完成鋪設工作。鉆頭鉆進示意如圖1所示。

　　鉆頭內裝有特制的傳感器，傳感器由信號線連接顯示屏。顯示屏顯示鉆頭的傾角和面向角（導向板的方向：導向板朝上即為12點，如同鐘面）。打設角度如偏下，可以把鉆頭調到12點，即導向板朝上，直接頂進，此時由于導向板底板斜面面積大，受到一個向上的力，鉆頭軌跡就會(huì )朝上運動。同理在6點糾偏可以使鉆頭軌跡朝下，9點、3點分別是為左、右糾偏方向。如果角度合適，鉆機會(huì )勻速旋轉鉆進，此時鉆桿軌跡一般是平直的，所以導向鉆頭是上下糾偏的關鍵。

　　導向鉆進中，導向管是隨鉆打入的，導向管就是護壁管，起到套管護壁作用。

　　3.2鉆具要求

　　鉆孔采用水平鉆機完成。水平鉆機設有軌道，能平移、升降鉆機平臺。全液壓水平鉆機回拖力50t，扭矩23000Nm，打設最大導向孔φ325mm，一次性最大擴孔直徑在此類地層中可達400mm，打設時采用泥漿護壁，一次性成孔，然后前面用拉管機通過鉆桿拉動擴孔頭擴孔，并由萬向節同φ299鋼管連接保證方向，并拉動鋼管，將鋼管拉入，如遇障礙物不能拉動時，后面用夯管錘錘擊，直至設計深度。

　　鉆桿為φ159mm×5鋼管，兩端為φ159mm×12mm接手，加工成每根6m，鉆頭為楔型鉆頭，斜板加安硬質圓柱合金，可破除一般回填磚石。φ299管幕鋼管采用厚度為10mm無縫鋼管，鋼管之間加內接管箍，管箍長400mm，采用直接對焊連接。

　　3.3水平定向鉆進控制技術

　　水平定向鉆進能長距離打設，而且能保證質量，因為打設采用楔掌斜板鉆頭，鉆頭后面200mm處裝有有線或無線導向探棒，操作臺上有顯示屏，如有偏斜隨時可以調整角度，終孔偏差可以控制在25cm以?xún)�，能夠達到設計要求。

　　3.3.1利用φ159的鋼管作鉆桿，使用回旋鉆進，并利用有線和無線兩種導向方法，嚴格控制導向精度。利用高精度有線導向儀及管內光學測量系統能控制精度為3％，利用無線導向儀器在地表進行測量定位，能控制偏差在20cm以?xún)�。導向孔偏差如大�?0cm，可以采用擴孔方法將孔徑擴大到φ250-φ300再利用前拉后夯法下管。
