二、主要工序施工說明

　　本合同段橋梁工程上部結構為后張法預應力箱梁，梁長分30米、20米兩種。為保證施工質量，擬在各橋橋頭路基上設置箱梁預制場，采用預制場預制，預制場的位置見施工總平面布置（表4）。預制場用混凝土硬化，同時修建混凝土臺座，箱梁在臺座上預制。預制場設龍門吊機兩臺，負責吊裝模板、灌注混凝土及移梁運梁。

　　1.模板：外模板采用定型加工組合鋼模板，在模板外側安裝附著式振動器，以加強混凝土的振搗。內模板采用竹膠板。待所有鋼筋、波紋管、預埋件就位后，進行模板的支設，并用對拉螺栓調整、加固。模板加固時掛線調整，確保模板順直。

　　2.鋼筋及鋼絞線：在現場鋼筋加工場加工制作，在底模上就地綁扎，先在臺座上用石筆或墨線劃出鋼筋及波紋管定位骨架位置。然后綁扎底板筋及骨架筋，待波紋管固定就位后再綁扎其它鋼筋。鋼筋籠底部及側面設置混凝土墊塊，以確保鋼筋的保護層厚度。鋼絞線的下料長度應通過計算確定，計算時考慮孔道長度、穿心式千斤頂和錨夾具長度。鋼絞線的切斷采用切斷機或砂輪鋸。鋼絞線切割時，先在距切口30～50mm處用鐵絲綁扎。鋼絞線編束時，每隔1～1.5m綁扎一道鐵絲，絲扣向里，綁扎好的鋼絲束編號掛牌堆放。

　　3.波紋管：在骨架筋綁扎成型后，開始固定波紋管。波紋管按圖紙所示坐標位置，用U型鋼筋卡固定牢固，防止混凝土澆注時波紋管上浮。模板就位前，檢查波紋管是否完好，以防水泥漿進入管內。波紋管與錨墊板、螺旋鋼筋的銜接應處理好。

　　4.混凝土澆注及養護：預制場地與攪拌站距離較近，混凝土運輸可采用機動翻斗車，用龍門吊吊裝入模灌注�；炷�土采用水平分層、一次澆注完成。澆注混凝土應對稱進行、用插入式震動器振搗密實，同時輔以附著式震動器振搗�；炷�土澆注、振搗要隨時注意內模及波紋管不移位。板頂面混凝土應平整，并按規范要求拉毛或刷毛�；炷�土澆注完成后，立即用φ10鋼筋檢查波紋管有無堵塞現象，發現問題及時處理。從混凝土澆注開始就應注意混凝土的養護，以防止混凝土收縮而引起的裂縫或由于失水過快而引起收縮裂縫。對已成型的混凝土外露表面采用塑料薄膜覆蓋。氣溫較高時，應注意對構件進行灑水養護。養護時間最少保持7天，或達到設計強度為止。

　　5.養生：按規范要求的時間拆模，拆模后及時覆蓋灑水或涂養生劑養生。

　　6.拆內模：混凝土強度達到規范要求時，將內模拆除。拆除的內模應立即清理干凈，以備重復使用。

　　7.鋼絞線的制備及穿束：鋼絞線通常采用通過ASTM A416-92標準的高強度低松弛270級直徑Фj15.24mm鋼絞線（施工時采用設計標準）。鋼絞線下料采用切斷機或砂輪鋸。為方便鋼絞線在波紋管中穿束，整條鋼絞線的端部可采用d=2mm厚的夾片固定。穿束時先用壓氣清孔，然后用人工穿束。穿束結束后，應檢查整個鋼束能否在孔道內自由滑動。

　　8.預應力筋的張拉：當箱梁混凝土強度達到設計強度的100%時，可進行正彎矩鋼束的張拉。張拉千斤頂采用YCW100型或由錨具生產廠家指定的千斤頂型號。張拉設備使用前必須進行校驗，以確定張拉力與壓力表讀數之間的曲線關系。

　　第一次張拉前應對千斤頂的摩阻損失值按規范要求進行測定。預應力筋的張拉應在監理工程師在場時進行，張拉順序按設計編號進行。

　　預應力張拉采用雙控法施工，即以控制應力進行張拉，以伸長值校核，兩端鋼絞線的實際伸長值與理論伸長值對比，誤差應在±6%以?xún)�，否則要查明原因后再進行張拉。

……

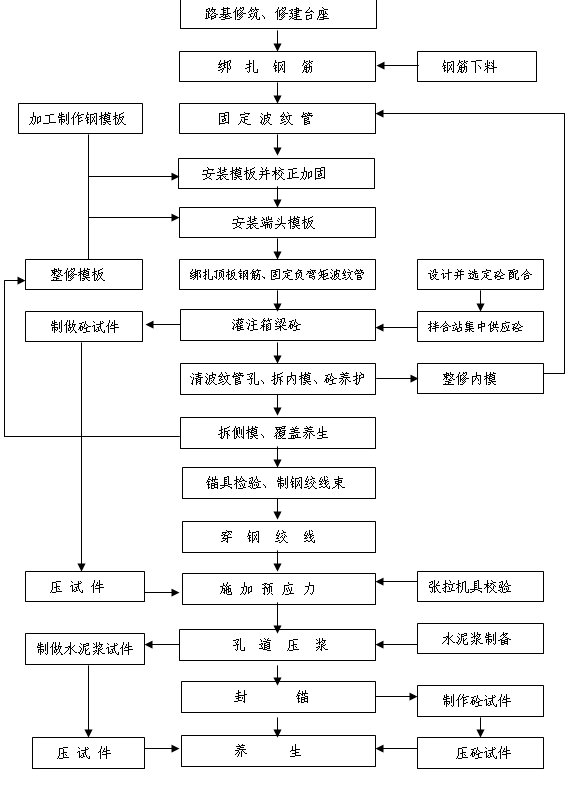

　　詳情請下載附件：后張法預應力梁施工工藝框圖及施工說明
