?。ㄈ﹩未柧W(wǎng)絡(luò )圖的繪圖規則

　　1．單代號網絡(luò )圖必須正確表達已定的邏輯關系。

　　2．單代號網絡(luò )圖中，嚴禁出現循環回路。

　　3．單代號網絡(luò )圖中，嚴禁出現雙向箭頭或無箭頭的連線。

　　4．單代號網絡(luò )圖中，嚴禁出現沒有箭尾節點的箭線和沒有箭頭節點的箭線。

　　5．繪制網絡(luò )圖時，箭線不宜交叉，當交叉不可避免時，可采用過橋法或指向法繪制。

　　6．單代號網絡(luò )圖中只應有一個起點節點和一個終點節點。當網絡(luò )圖中有多項起點節點或多項終點節點時，應在網絡(luò )圖的兩端分別設置一項虛工作，作為該網絡(luò )圖的起點節點（St）和終點節點（Fin）。

　　單代號網絡(luò )圖的繪圖規則大部分與雙代號網絡(luò )圖的繪圖規則相同，故不再進行解釋。

　?。ㄋ模﹩未柧W(wǎng)絡(luò )計劃時間參數的計算

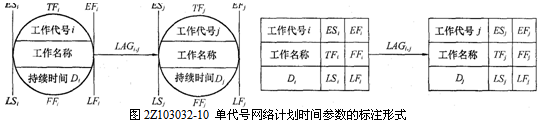

　　單代號網絡(luò )計劃時間參數的計算應在確定各項工作的持續時間之后進行。時間參數的計算順序和計算方法基本上與雙代號網絡(luò )計劃時間參數的計算相同。單代號網絡(luò )計劃時間參數的標注形式如圖所示
