問：住宅構造設計圖通病有哪些？

答：1.住宅做幕墻難保通風面積標準。

為滿足建筑立面形式多樣化，產生豐富的效果和擴大景觀視覺需要，不少住宅也做了玻璃幕墻，但此時對一般使用分體空調機的放置和氣流組織就缺乏更好的處理，甚至忽視這個問題即不能將空調機掛在幕墻外面又不能使氣流進入，形不成對流。故應在方案階段慎重研究，妥善處理好，不然顧此失彼，會(huì )對使用不利，圖1所示為一個處理方案供參考。

只設一個疏散口的問題，但實際上，因二戶陽臺串聯起來，使用頗感不便。這里提出這個問題，一是提醒設計人遇此情況不可漏掉通道設置，二是在當前有時甲方往往不愿花錢做通廊，使設計人在執行規范中感到為難。

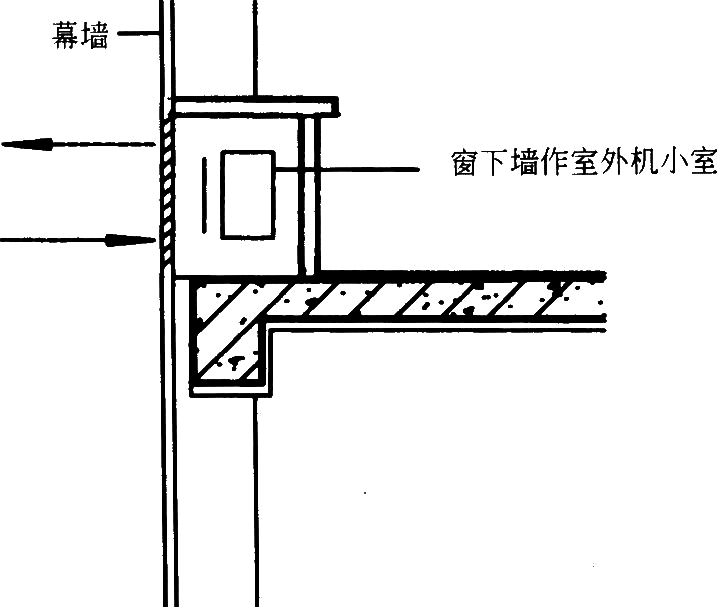

圖1

2.玻璃幕墻后的室外空調小室由于受空間尺寸局限，氣流不合理，存在問題。

由于作了玻璃幕墻，只好在幕墻后作個室外機小室，而這個小室設在外窗洞的下面，其高矮、寬窄都受一定限制，處理不好，冷氣流進不來，熱氣流排不出去，難�？照{效果及機器壽命。

3.窗護欄不符合規范高度。

窗臺不夠高也不作防護處理，不安全屬于違規，因此必須加防護措施。在這種情況下，有的設計貼靠窗子加作900高護欄，但因窗臺是個可登踏面也不妥當（圖3B）。有的設計自窗下的檻墻挑出高度為900的護欄，使之不易登踏，或許使用更安全和符合規范，當然還可以研究其他更好的辦法。

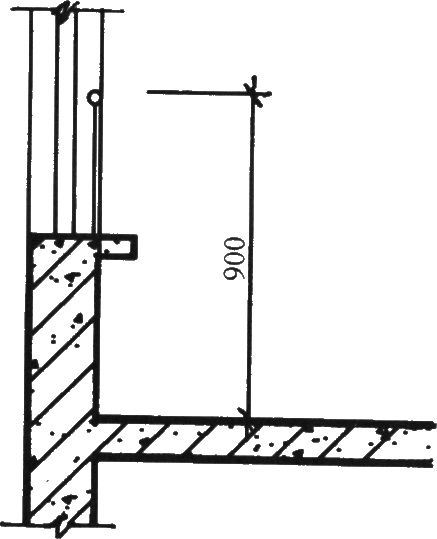

圖3A

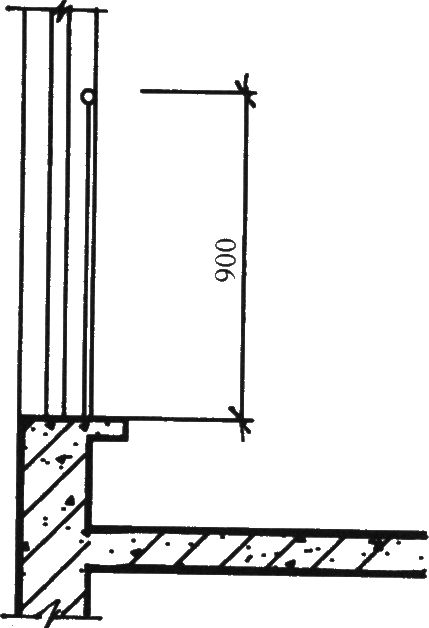

圖3B

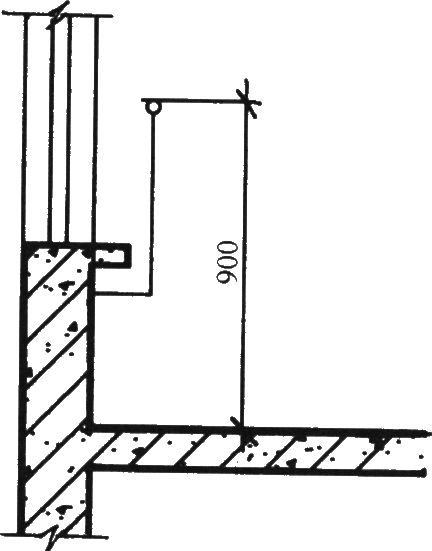

圖3C

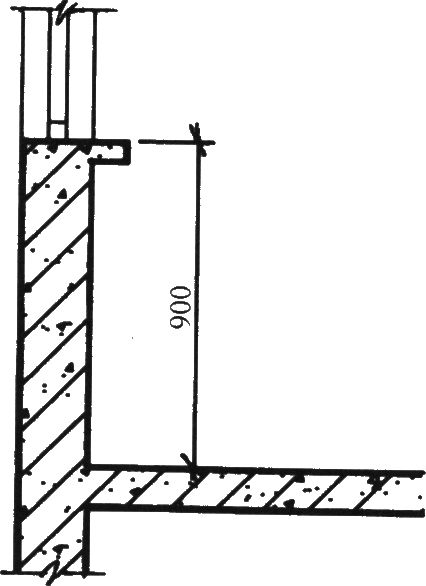

圖3D
