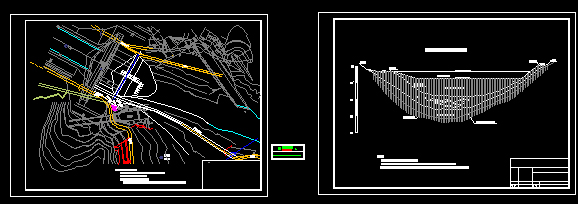

下游圍堰平面圖

　　1工程概況

　　下游圍堰位置河谷開闊，兩岸地形較平緩，地形坡度30～32°，原設計堰頂高程處谷寬約118m，河床枯水位431m，相應江水面寬70m，最大水深約13m.根據下游圍堰地形特點及堰體材料能就地取材的實際情況，擬定下游圍堰為土石圍堰，下游圍堰布置在二道壩與1#、3#導流洞出口之間，其軸線位于二道壩軸線下游約120.0m，圍堰布置需考慮下游碾壓混凝土圍堰施工時基礎開挖出渣和混凝土入倉要求。

　　下游圍堰投標設計頂高程為442.0m，由于兩岸壩肩開挖石碴下河造成河床水位抬高，根據9月底我單位在下游土石圍堰處測得水位資料為441.1~442米，擬將原防滲墻作業平臺高程（437.5m）抬高為442米高程，堰頂高程抬高到447米與河邊公路平齊，堰頂處軸線長從118m變成150m，堰頂寬8.0m（考慮若發生超標洪水可能設置子堰的要求），圍堰高程442m以下采用防滲墻，442m以上采用粘土心墻防滲，水面以下上下游邊坡坡比為堆體自然坡，水面以上上下游邊坡均按1：1.5坡度填筑。

　　2工程地質條件

　　圍堰區除右岸堰肩部分基巖裸露外，左岸及河床部位均為第四系松散堆積層覆蓋。其中：左岸覆蓋層主要由崩坡積粘土夾塊石、碎石組成，厚10～20m；河床覆蓋層為漂石、塊石夾砂礫石及少量細粒土組成，厚2～8m.覆蓋層透水性較強，其滲透系數為i×10－2cm/s.河床基巖面高程為416～430m.出露或覆蓋層下伏基巖為S1sh1層灰巖及S1l層泥質粉砂巖、粉砂質粘土巖。堰基巖體中斷層不發育，巖體完整性中等；S1l層風化較強，風化厚度10～15m.堰基巖體透水性較弱，巖體單位吸水量ω值小于0.02L/min/m/m.

　　3下游土石圍堰設計

　　3.1土石圍堰設計原則及標準

　　3.1.1圍堰形式選擇原則：

　　圍堰要求安全可靠、能滿足穩定、抗滲及抗沖要求；結構要求簡單，施工方便，宜于拆除并能充分利用當地材料及開挖料碴，同時能滿足工期要求。

　　根據上述原則及實地情況擬采用土石圍堰作RCC圍堰的臨時擋水建筑物。

　　3.1.2設計標準

　　下游土石圍堰設計洪水標準為11月15日至次年4月30日的五年一遇洪水，相應流量為2030m³/s.土石圍堰使用年限小于一個施工年度，堰高大于15米，小于50米。根據《水利水電工程施工施工組織設計規范》（SDJ338-89）施工標準規范確定本工程土石圍堰級別為Ⅳ級。

　　3.2下游土石圍堰平面布置

　　下游土石圍堰的布置應有利于碾壓砼圍堰的基坑開挖，根據實際地形，擬將下游土石圍堰的軸線放在下游碾壓砼圍堰軸線向下120米位置，下游土石圍堰右下角臨近3號導流洞，該位置需用大塊石作護面處理。由于施工中石碴滾入河床，下游圍堰位置現河床比原河床有所抬高，下游圍堰堰高也相應抬高，堰頂寬增加到150米。

　　3.3圍堰結構設計

　　3.3.1土石圍堰斷面設計

　�。�1）堰頂高程

　　下游土石圍堰堰頂高程按擋水標準為11月至次年4月份五年一遇洪水區間設計洪峰流量2030m³/s，根據1#導流洞出口在河床抬高后測得的水位流量關系曲線，流量在2030m³/s時導流洞出口水位為441.5米，下游圍堰堰趾位置此時水位為445.5米，考慮堰頂安全超高1.0米，浪高0.5米，堰頂高程取447.0米。

　�。�2）防滲施工平臺高程

　　根據施工總進度要求，2004年11月上旬進行下游土石圍堰預進占，此時11月份5年一遇設計洪水流量為1626m³/s，根據目前實際情況，來水量均在1220m³/s以下，故按1219m³/s進行計算，結合下游圍堰與兩導流洞的相對位置關系進行考慮，取防滲平臺頂高程為442米。

　�。�3）堰頂寬度及構造

　　堰頂寬度滿足防汛搶險與交通運輸要求，下游土石圍堰堰頂寬度設為8米，面層填鋪50cm碎石壓平。

　�。�4）圍堰細部構造

　　下游圍堰分兩部分組成，第一部分為442米以下，采用帷幕防滲，中間填含泥級配料，兩邊用大中塊徑石碴護面；坡面水下采用自然堆堆，水上坡度設為1：1.7.第二部分為EL442m至EL447m高程，該層采用級配石灰巖混合石碴填筑，用粘土心墻進行防滲，坡面設為1：1.7.

　　3.3.2下游土石圍堰的防滲設計

　　圍堰442高程以下部份的防滲，先對壩肩開挖落碴層進行固結填實處理，再采用防滲帷幕；442高程以上部份的防滲采用粘土芯墻。

　　3.3.3土石圍堰材料及主要工程量

　�。�1）石碴料

　　石碴料要求石質堅硬、遇水不易軟化。含泥級配料中石頭粒徑不宜超過30cm，且20cm~30cm的石頭含量宜為30%左右。石碴料利用邊坡開挖料，也可以在螃蟹溪棄碴場取用。

　�。�2）塊石

　　下游圍堰中所用大塊石主要用于下游側護面，塊徑0.4米至1.2米，要求石質堅硬，截流施工前在尾水出口平臺上預先儲存。施工時用機械拋填。

　�。�3）土料

　　圍堰防滲土料從業主提供的土料場取用，或在尾水邊坡開挖中按土質要求選用。
