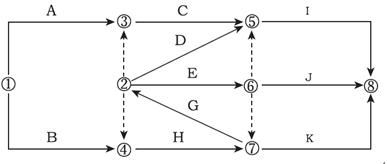

某分部工程雙代號網絡(luò )圖計劃如下圖所示，圖中的錯誤有（?。?。

A 多個起點

B 多個終點

C 有循環回路

D 節點編號有誤

E 從箭線上引出工作

正確答案：CD

答案解析：本題考查的是網絡(luò )圖繪制。起點節點只有外向箭線（由節點向外指的箭線），只有1節點是起始點節點，2節點有內向箭線，所以不是起點節點。②⑥⑦之間存在循環回路；箭線出現⑥→⑤指向，節點編號錯誤。參見教材P118。
