2020年一級造價工程師考試時間為10月24、25日，相信大家現階段已經開始緊張備考一級造價工程師考試了，建設工程教育網小編為大家整理了一級造價工程師考試知識點“現金流量圖”，希望對大家的備考有幫助!

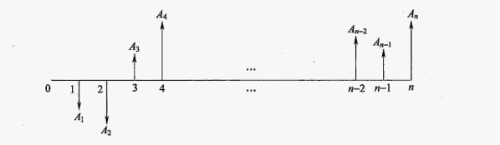

　　現金流量圖是一種反映經濟系統資金運動狀態的圖式，運用現金流量圖可以形象、直觀地表示現金流量的三要素：大小(資金數額)方向(資金流入或流出)和作用點(資金流入或流出的時間點)，如圖所示。

　　現金流量圖的繪制規則如下：

　　(1)橫軸為時間軸，0表示時間序列的起點，n表示時間序列的終點。軸上每一間隔表示一個時間單位(計息周期)，一般可取年、半年、季或月等，整個橫軸表示系統的壽命周期。

　　(2)與橫軸相連的垂直箭線代表不同時點的現金流入或現金流出。在橫軸上方的箭線表示現金流入;在橫軸下方的箭線表示現金流出。

　　(3)垂直箭線的長度要能適當體現各時點現金流量的大小，并在各箭線上方(或下方)注明其現金流量的數值。

　　(4)垂直箭線與時間軸的交點為現金流量發生的時點(作用點)
