1　概述

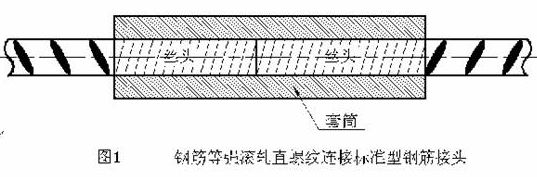

　　在尼爾基廠(chǎng)房工程擋水壩段施工中，為提高施工工藝和施工質(zhì)量，增加施工科技水平，在對鋼筋傳統焊接和鋼筋機械連接的所用材料單位、單位人員、施工進(jìn)度等方面做了反復的比較后，項目部決定采用較為先進(jìn)的鋼筋機械連接技術(shù)。并且在對鋼筋機械連接中的幾種連接接頭做了研究比較后，最終決定使用與傳統焊接方式相比較，具有較為明顯的接頭強度高、連接速度快、應用范圍廣、適應性強、經(jīng)濟成本低的鋼筋等強滾軋直螺紋連接技術(shù)。鋼筋等強滾軋直螺紋連接標準型鋼筋接頭見(jiàn)圖1。

　　2　鋼筋等強滾軋直螺紋連接技術(shù)

　　直螺紋套筒連接是通過(guò)鋼筋端頭特制的直螺紋和直螺紋套管咬合形成整體的一種連接方式�？筛鶕�需要制作直徑為Φ16～Φ40的鋼筋直螺紋連接套，連接套的規格及尺寸見(jiàn)表1。

　　連接套制作材料用45號優(yōu)質(zhì)碳素結構鋼或其它經(jīng)試驗確認符合要求的鋼材。連接套的屈服承載力和抗拉承載力不小于被連接鋼筋屈服承載力和抗拉承載力標準值的1.10倍。接頭的性能符合《鋼筋機械連接通用技術(shù)規程》JGJ-107-96A級接頭性能的規定。

　　表1連接套外形尺寸單位：mm

　　2.1術(shù)語(yǔ)

　�、佟≈甭菁y絲頭（簡(jiǎn)稱(chēng)絲頭）：滾軋成直螺紋的鋼筋連接端。

　�、凇′摻顫L軋直螺紋接頭：將鋼筋的連接端用專(zhuān)用機床滾軋成直螺紋絲頭，通過(guò)直螺紋連接套把兩根帶絲頭的鋼筋連接成一體的鋼筋接頭。

　�、邸≈甭菁y連接套（簡(jiǎn)稱(chēng)連接套）：帶有內直螺紋的鋼筋連接套。

　�、堋《d牙：鋼筋滾軋的螺紋牙頂低于中徑的螺牙。

　�、荨∮行Ыz扣：螺紋的螺牙中徑達到合格幾何尺寸的部位。

　　2.2工藝流程

　　鋼筋滾軋直螺紋連接的工藝流程為：鋼筋原料→切頭→機械加工（絲頭加工）→套絲加保護套→工地連接。

　�、佟∷�加工的鋼筋應先調直后再下料，切口端面與鋼筋軸線(xiàn)垂直，不能有馬蹄形或撓曲。下料時(shí)，不得采用氣割下料。

　�、凇〖庸そz扣的牙形，螺紋必須與連接套的牙形、螺距一致，有效絲扣內的禿牙部分累計長(cháng)度小于一扣周長(cháng)的1/2.

　�、邸∫鸭庸ね瓿刹�檢驗合格的絲頭要加以保護，鋼筋一端絲頭戴上保護帽，另一端擰上連接套，并按規格分類(lèi)堆放整齊待用。

　�、堋′摻钸B接時(shí)，鋼筋的規格和連接套的規格一致，并確保絲頭和連接套的絲扣干凈、無(wú)損。

　　2.3鋼筋等強滾軋直螺紋連接技術(shù)優(yōu)點(diǎn)

　�、佟〗宇^強度高：等強級接頭，100%發(fā)揮鋼筋強度，能達到《鋼筋機械連接通用技術(shù)規程》（JGJ-107-96）中A級接頭標準。

　�、凇∵B接速度快：套筒短，螺紋扣數少，使用方便。連接時(shí)將套筒套在鋼筋上用普通扳手擰緊即可，大大降低勞動(dòng)強度，節約時(shí)間。

　�、邸�應用范圍廣：適用鋼筋任何位置與方向的連接，也可用于彎曲鋼筋及鋼筋籠不能轉動(dòng)的場(chǎng)合。

　�、堋∵m用性強：接頭質(zhì)量可靠，現場(chǎng)施工時(shí)，風(fēng)、雨、停電狀態(tài)，水下、超高環(huán)境均適用。

　�、荨」澆�、節能、經(jīng)濟：在同等級的鋼筋連接中，比傳統焊接節省連接用鋼材60%左右。

　�、蕖∵m應環(huán)保要求：施工中無(wú)明火，在易燃、易爆、高處等施工條件下尤為安全可靠，可全天候施工。

　　3　質(zhì)量要求和檢驗

　　3.1質(zhì)量要求

　�、佟〗z頭：牙形飽滿(mǎn)，牙頂寬度超過(guò)0.6mm，禿牙部分累計長(cháng)度不應超過(guò)一個(gè)螺紋周長(cháng)。外形尺寸含螺紋直徑及絲頭長(cháng)度應滿(mǎn)足圖紙要求。

　�、凇√淄玻禾淄脖砻鏌o(wú)裂紋和其它缺陷，外形尺寸包括套筒內螺紋直徑及套筒長(cháng)度應滿(mǎn)足產(chǎn)品設計要求。

　�、邸∵B接：連接是要確保絲頭和連接套的絲扣干凈、無(wú)損。被連接的兩鋼筋斷面應處于連接套的中間位置，偏差不大于1p（p為螺距），并用工作扳手擰緊，使兩鋼筋端面頂緊。

　　3.2質(zhì)量檢驗

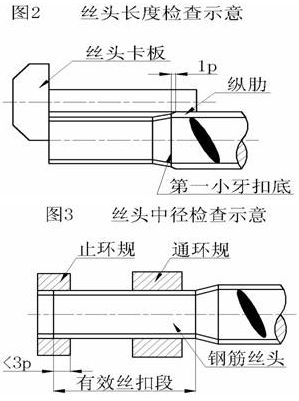

　　加工人員加工時(shí)逐個(gè)目測絲頭的加工質(zhì)量。檢查標準應符合表2中的規定。每加工10絲頭應用相應的環(huán)規和絲頭卡板檢測1次，并剔除不合格產(chǎn)品。自檢合格的絲頭，再由質(zhì)檢人員對每種規格加工的絲頭隨機抽樣檢驗，以一個(gè)工作班生產(chǎn)的絲頭為一個(gè)檢驗批隨機抽樣10％，且不得少于10個(gè)，按表2作鋼筋絲頭質(zhì)量檢查。如有一個(gè)絲頭不合格，應加倍抽檢，復檢仍有不合格絲頭時(shí)，即應對該批全數檢查，不合格的絲頭應切去重新加工，經(jīng)再次檢驗合格后方可使用。已檢驗合格的絲頭應戴上塑料帽或連接套和保護塞加以保護。

　　表2絲頭檢驗標準單位：mm

　　4　引用的規范標準

　　《JGJ-107-96鋼筋機械連接通用技術(shù)規程》；《Q/BSJJ06-2000鋼筋滾軋直螺紋接頭技術(shù)規程》。

　　5　結語(yǔ)

　　作為一項科技進(jìn)步推廣項目，在尼爾基發(fā)電廠(chǎng)房施工中推行的鋼筋等強滾扎直螺紋接連技術(shù)的使用，提高了尼爾基發(fā)電廠(chǎng)房工程的施工科技含量，提高了現場(chǎng)工作效率，降低了施工人員的勞動(dòng)強度，加快了廠(chǎng)房施工進(jìn)度，增加了現場(chǎng)文明施工的水平。同時(shí)，由于鋼筋等強滾扎直螺紋接連技術(shù)在鋼筋連接中的使用，減少了現場(chǎng)施工中人為因素對鋼筋連接質(zhì)量的影響，將質(zhì)量中不易控制的人為因素降到最低，有效的提高了鋼筋連接的質(zhì)量。此項技術(shù)在尼爾基發(fā)電廠(chǎng)房施工中推廣使用為在以后的施工中積累了豐富的施工經(jīng)驗，并且極大地提高了施工工藝水平。
