1工程概況

　　1.1設計參數

　　小灣水電站1#、2#導流洞均布置于左岸，進口底板高程為988.0m；出口底板高程為984.984m；兩條導流洞平行布置，中軸線間距48m.1#、2#導流洞各由30米長進口漸變段，60米長的堵頭段和標準斷面組成，兩洞長分別為861.592m、980.922m，底坡分別為0.3627%、0.3172%，襯砌斷面為16×19m及16×19.5m（頂拱不襯段）城門洞形。隧洞開挖及支護斷面根據地質條件共設六種形式，開挖標準斷面尺寸有17.3×20.2、17.4×20.25、19.4×22.2、20.4×23.2四種；隧洞沿線邊墻、頂拱進行系統噴錨支護；不良地質地段掛網噴25cm鋼纖維砼，增設工字鋼拱架加強支護。

　　1.2地質條件

　　本工程兩條導流洞埋深均為30～230m，最大埋深約260m，圍巖以微風化～新鮮巖體為主，少量弱風化和卸荷巖體主要分布在洞室的進、出口段。圍巖巖性主要為黑云花崗片麻巖及角閃斜長片麻巖，二者均夾片巖。圍巖類別為Ⅰ～Ⅴ類，其中，Ⅳ類圍巖分布在進口洞段，1#、2#導流洞Ⅰ～Ⅲ類圍巖分別占總長的81%、83.8%，Ⅳ、Ⅴ類圍巖分別占總長的19%、16.2%。洞身還分布有一條Ⅱ級斷層（F7），4條Ⅲ級斷層為F11、F5、F19、F23等。還有若干分屬Ⅳ級結構面的小斷層、擠壓面和節理組，斷層影響帶巖體破碎。地下水以基巖裂隙潛水為主，水位一般高出隧洞頂拱30m～200m，圍巖多具微透水性。

　　1.3主要工程數量

　　石方洞挖65萬m³，噴砼1.4萬m³，錨桿3.3萬根，掛網76t，鋼拱架1096t。

　　1.4施工進度

　　小灣電站導流隧洞開挖支護計劃執行情況如下：

　　進口施工支洞計劃開、竣工時間：2002年4月1日～2002年7月31日；實際開、竣工時間：2002年4月1日～2002年7月20日。

　　出口施工支洞計劃開、竣工時間：2002年6月1日～2002年12月31日；實際開、竣工時間：2002年5月30日～2002年12月20日。

　　洞身計劃開、竣工時間：2002年8月1日～2003年12月31日；實際開、竣工時間：2002年7月20日～2003年11月30日。

　　兩條漸變段上半部的開挖及支護月平均開挖強度5000m/月；洞身I層開挖支護平均強度56m/月，II層開挖支護平均強度78m/月，III層開挖支護平均強度166.26m/月；F7斷層段開挖支護平均強度28m/月。

　　2施工支洞布置

　　由于導流洞進出口工作面受上部干擾較大，前期無法施工，經業主監理統一協調安排在上、下游各設一施工支洞進入主洞進行施工。進口施工支洞為進入導流洞進口段上層工作面的施工支洞，全長339.899米，與1#、2#導流洞相交于導1#0+54及導2#0+85樁號；下層支洞長277.16米，與1#、2#導流洞相交于導1#0+135.266及導2#0+166.263樁號；出口上支洞總長837.543米，與1#、2#導流洞相交于導1#0+793.76及導2#0+861.613樁號；下支洞長163.628，與1#、2#導流洞相交于導1#0+755.76及導2#0+823.613樁號。

　　3洞身開挖支護施工

　　3.1施工總程序

　　洞身自上而下分三層進行開挖支護。Ⅰ層開挖考慮到開挖機械性能及支護施工的需要，確定開挖高度約為8～9.55m；Ⅱ層開挖高度為10.5m；Ⅲ層主要為保護層開挖，開挖高度1.7～3.15m。

　　單洞開挖施工程序依次為Ⅰ層→Ⅱ層→Ⅲ層。Ⅰ層開挖支護完成后進行Ⅱ層開挖，Ⅱ層開挖支護完成后進行Ⅲ層開挖。

　　各層均利用施工支洞進入主洞后分別向上、下游進行平行作業，其中從上層施工支洞進入完成導流洞洞身Ⅰ層開挖支護；利用下層施工支洞在主洞內向上、下游升坡10%至Ⅱ層底面，完成導流洞洞身Ⅱ層開挖支護；從下層施工支洞進入導流洞底部進行Ⅲ層的開挖支護。

　　3.2施工隊伍配置

　　進、出口各配置一個開挖隊伍，每個開挖隊各設一個臺車鉆爆班、一個手風鉆鉆爆班和一個支護班。

　　3.3常規洞段開挖支護施工

　　常規洞段共1386米，占導流隧洞洞身開挖總開挖段長的75.4%。

　　3.3.1施工程序

　　常規洞段即I、II、III類圍巖段橫斷面開挖程序見圖1：

　　1）洞身第Ⅰ層開挖施工程序：中導洞超前貫通后進行周邊擴挖，初期支護滯后30米進行，與后循環開挖平行作業，Ⅲ類圍巖視危巖情況及時進行局部支護。

　　2）洞身第Ⅱ層開挖施工程序：邊墻用手風鉆預裂4.5m，中部液壓潛孔鉆垂直鉆孔梯段爆破。初期支護滯后30米進行，與后循環開挖平行作業，Ⅲ類圍巖視危巖情況及時進行隨機支護。

　　3）洞身第Ⅲ層開挖施工程序：兩側邊墻手風鉆預裂到底，Ⅲ層采用手風鉆及鑿巖臺車分半開挖，底部光爆，初期支護滯后30米進行，與后循環開挖平行作業，Ⅲ類圍巖視危巖情況進行隨機支護。

　　3.3.2施工方法

　　1#、2#導流洞Ⅰ層導洞開挖采用兩臺三臂臺車進行兩個工作面的開挖，其余工作面開挖采用手風鉆開挖。

　�、駥訑U挖主要采用兩臺臺車進行開挖，部分采用人工在三層平臺架上8～10臺手風鉆鉆爆。

　�、驅娱_(kāi)挖各工作面采用手風鉆造4.5m深預裂孔超前爆破，液壓潛孔鉆梯段拉槽先行貫通后用鑿巖臺車進行兩端保護層水平擴挖，周邊光爆。

　�、髮娱_(kāi)挖采用手風鉆兩邊墻預裂到設計底板高程，鑿巖臺車及手風鉆水平擴挖，底部光爆，出碴采用3m³側卸裝載機配15t及20t自卸車運輸。

　�、駥蛹阿髮娱_(kāi)挖出碴主要采用3m³側卸裝載機配15t及20t自卸車運輸。Ⅱ層開挖出碴采用4m³正鏟配15t及20t自卸車運輸為主，輔以3m³側卸裝載機配15t及20t自卸車運輸。

　　洞身支護以鑿巖臺車造孔為主、砼噴射臺車濕噴工藝進行噴錨施工；安裝錨桿采用人工配合鑿巖臺車進行，掛網采用人工在平臺車上進行。

　　3.4一般不良地質段開挖支護施工

　　小灣導流隧洞分布有一條Ⅱ級斷層（F7），4條Ⅲ級斷層為F11、F5、F19、F23，還有若干分屬Ⅳ級結構面的小斷層、擠壓面和節理組。實際施工中除F7斷層、進出口不良地質帶采用特殊施工方法施工外，其余小斷層帶開挖支護均采用與常規洞段大致同一種方法施工，不同之處是：小斷層帶開挖時Ⅰ層中導洞開挖時頂拱噴護5cm厚C20進行支護，Ⅰ層擴挖及Ⅱ、Ⅲ層保護層開挖后立即素噴5cm混凝土封閉巖面，部分系統錨桿及時跟進，剩余支護適時跟進。

　　3.5F7斷層開挖支護施工

　　導1#0+160～0+237及導2#0+215～0+287范圍為F7斷層出露洞段，F7破碎巖帶總寬約25.2米，其中主裂面有4個，總寬約0.5m～2m，由斷層泥、糜棱巖組成，其余為碎裂巖、碎塊巖等，結構緊密。順斷層影響帶一般具弱透水性，為地下水賦存及運移通道，沿影響帶常有集中滴水現象。

　　F7斷層部位開挖斷面為20.5×23.35的城門洞型，F7段層破碎帶縱向開挖程序與一般洞段開挖相適應分三層開挖：第一層開挖高度9.70m，第二層開挖高度10.5米，第三層開挖高度3.15米。

　　3.5.1F7斷層Ⅰ層開挖支護施工

　　1）施工思路及原理

　　采用新奧法施工理論為指導：“短進尺、弱爆破、少擾動，緊封閉，勤量測”。

　　利用三臂鑿巖臺車和砼噴車等大型機械設備實現了斷層部位I層全斷面一次開挖、及時支護、快速循環的先進施工工藝。

　　關鍵之一：開挖后要及時對周邊圍巖及掌子面實施一層3～5cm的素砼封閉，以形成初期簡單的柔性支護環，同時抑制圍巖的進一步風化，增長圍巖的自穩時間。利用掌子面的素噴封閉措施，保持開挖掌子面與洞軸線大致垂直，以方便了大型機械作業，加快循環進度。

　　關鍵之二：素噴后要及時打設一定數量的系統錨桿，盡早發揮其懸吊及支承拱作用，進一步的加強圍巖的穩定，同時快速的利用反鏟配合人工進行工字鋼拱架的安裝，系統噴混凝土跟進；剩余的系統錨桿適時打設。

　　2）施工程序

　　頂拱及邊墻超前錨桿施工→全斷面開挖進尺0.5～1m→初噴5cm鋼纖維砼支護，掌子面周邊2m范圍內素噴5cm厚C20砼封閉→初期支護錨桿及鋼拱架固定錨桿施工→安裝鋼拱架→分層噴鋼纖維砼至設計厚度→剩余系統錨桿支護

　　3）主要支護參數及施工方法

　　a.超前支護

　　頂拱超前支護主斷層帶采用Φ32自進式中空注漿錨桿，長4.5m，環向間距0.5m，外插角5°～15°，排距2m；斷層影響帶頂拱超前支護使用Φ25砂漿錨桿。

　　邊墻超前支護采用Φ32砂漿錨桿，長4.5m，主斷層帶間距1m，斷層影響帶間距2m，外插角25°～30°，排距3m。

　　b.系統支護

　　F7斷層帶的系統支護采用I20a工字鋼拱架，其中主斷層帶的間距為50cm，斷層影響帶的間距為80cm。工字鋼拱架加工制作及安裝方便快捷，易于及時支護跟進；同時由于F7斷層跨度超過20m，使用工字鋼拱架仍具備一定的柔性。

　　系統錨桿主要采用6m長、Φ32的砂漿錨桿（部分錨桿長度為9m）；間排距主斷層帶為1m×1m，斷層影響帶為1.5m×1.5m；主斷層帶造孔比較困難部分采用Φ32自進式錨桿代替砂漿錨桿。

　　F7斷層范圍內邊頂拱均噴25cm厚C25鋼纖維砼。

　　c.主要施工方法

　　F7斷層的施工，超前支護鉆孔主要采用三臂鑿巖臺車、自進式錨桿灌漿采用注漿機；開挖主要采用三臂臺車鉆孔；支護以多臂鑿巖臺車造孔為主、砼噴射臺車濕噴工藝進行噴錨施工；工字鋼拱架的制作采用液壓型鋼彎曲機。

　　3.5.1F7斷層下部開挖支護施工

　　為保證上下游交通暢通并確保施工安全，F7二層開挖分為兩小層并分半施工，三層開挖分半施工。半幅開挖支護完畢后再開挖另一半。

　　各層施工程序為：

　　邊墻超前錨桿→水平鉆進2m→素噴5cm鋼纖維砼封閉→部分系統錨桿及鎖腳錨桿打設→鋼拱架接腿→分層復噴到位→剩余系統錨桿打設（適時進行）。

　　開挖采用鑿巖臺車水平鉆進，周邊密孔小藥量光爆，排炮進尺1m，每排炮后及時噴護5cm鋼纖維砼封閉巖面，抑制巖體進一步風化剝落；開挖3～5m后進行一次系統支護，實際施工中由于邊墻超挖較大，噴砼施工難以實施，采用同標號鋼纖維砼現澆，以加快支護進度。

　　3.6漸變段開挖支護施工

　　1#、2#導流洞進口漸變段長均為30m，相應樁號范圍均為導0+000～導0+030，漸變段底板為水平段。開挖斷面尺寸從洞口0+0.00樁號25.4×25.2m漸變到0+030樁號20.4×23.2m的城門洞形斷面；漸變段邊、頂拱進行系統錨桿+I20a工字鋼拱架+25cm鋼纖維砼一次支護。

　　漸變段主要分布少量弱風化和卸荷巖體，圍巖巖性主要為黑云花崗片麻巖（MV-1）夾少量片巖，塊狀和次塊狀巖體，IV級結構面的小斷層和擠壓面較發育，主要有四組節理相互切割，圍巖多具微透水性，屬I(mǎi)V類圍巖，圍巖穩定性較差；加之漸變段最大開挖跨度達25.4米，且頂部大部分平直，未形成拱；所以開挖成洞穩定問題較突出；為此，漸變段施工中應采取有效垂直加固措施，防止洞頂塌落，隧洞開挖嚴格按“新奧法”工藝施工，開挖鉆爆按照“先支護（強支護）、短進尺、弱爆破、少擾動，快封閉，勤量測”的原則施工，以確保圍巖成洞穩定及施工安全。

　　3.6.1開挖前的垂直加固方案

　　開挖支護施工開始之前必須完成以下超前加固工作：

　　1）由于漸變段所處位置巖石破碎，IV級結構面較為發育，多組節理相互切割，圍巖自穩性較差，為有效的穩定開挖面，擬對1#2#導流洞漸變段洞頂部位EL。1036平臺布置6排輻射灌漿孔進行固結灌漿，孔徑110mm，灌漿采用孔口循環，全孔一次進行。

　　2）由于漸變段跨度大，大半部分頂部平直，僅兩側起拱，開挖后圍巖難以自穩，所以頂部除了灌漿加固外，擬采用懸吊錨筋樁從上部將洞頂拉住，具體方法如下：

　　灌漿前每個孔內先置入25m長3ф32錨筋樁，然后再進行孔口循環灌漿。

　　3）增加水平支護：在洞口頂部開挖線以上1m外增設2排長度18m的3ф32環向錨筋樁，間排距3×3m，矩型布置，伸入弱風化底界內。

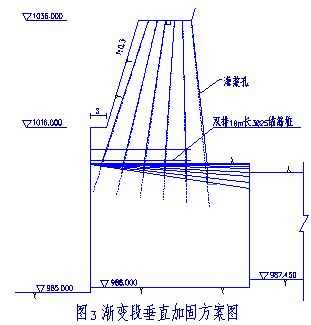

　　漸變段開挖前圍巖超前加固方案見圖3。

　　3.6.2漸變段的開挖支護方案

　　漸變段I層開挖方案采用4×4小導洞超前，洞口10m大跨度段分兩半分別進行開挖支護，其余20m段全斷面一次擴挖到位。漸變段的支護參數與F7斷層近似，采用自進式超前錨桿、工字鋼拱架、鋼纖維砼；施工方法也與F7斷層近似。在實際開挖過程中，開挖下部時，收斂觀測資料顯示2#洞右邊墻變位較大較快，發現后及時在整個2#洞右邊墻增加了125KN級9m長預應力錨桿支護，間排距1×1m，有效抑制了邊墻的進一步變形。

　　預應力錨桿采用特制水泥卷，錨固段采用快凝型水泥卷，自由段采用慢凝型水泥卷；錨固段和自由段藥卷式注漿體一次注入，錨桿安裝完畢后7.5～8.5小時內進行張拉，施工工藝簡單，施工速度快，同時藥卷式注漿容易保證注漿飽滿度。

　　3.7導流洞出口開挖支護施工

　　導流隧洞出口穿過f19斷層，并受f23斷層影響，結構面較為發育，地質條件較差，施工中采取下列有效措施：

　　1）1洞出口12m段及2#洞出口20m段由洞挖改為槽挖，將f23斷層切除，二次襯砌支護改為明拱。

　　2）1#洞出口30m段采用地質鉆在洞內沿頂拱造斜孔進行灌漿固結巖體。

　　3）導流隧洞出口30m段采用2×2m小導洞超前貫通，摸清隧洞準確的地質狀況。

　　4）均采用超前錨桿、鋼支撐及超前錨桿支護，開挖方法與F7斷層近似。

　　5）出口5m段自外向內分半開挖支護，開挖前洞臉設雙排預應力錨桿鎖口，洞臉邊坡布六排錨筋樁及4排1000KN級系統支護。

　　6）出口30m段洞內系統支護均由原設計砂漿錨桿改為9m預應力錨桿。

　　4結語

　　小灣水電站導流隧洞開挖支護分采用“新奧法”施工，安全、快速的穿越了F7斷層、進口大斷面漸變段不良地質段、出口不良地質段。

　　導流隧洞分三層開挖支護，第一層采用臺車和手風鉆開挖；第二層采用手風鉆進行上部預裂、潛孔鉆中部拉槽、鑿巖臺車水平進行保護層開挖；第三層采用手風鉆進行周邊預裂、鑿巖臺車及手風鉆開挖；施工質量得到了有效控制，1#洞平均超挖為0.204cm，2#洞平均超挖為0.182cm。

　　導流隧洞施工期觀測結果表明：1#、2#導流隧洞圍巖變形觀測測值呈收斂狀態，沒有突變現象發生；錨桿應力受力較好，觀測結果穩定；聲波測試表明，導流隧洞開挖時，爆破參數控制較好，對圍巖松馳圈影響范圍較小。說明小灣導流隧洞開挖支護方案是科學的。
