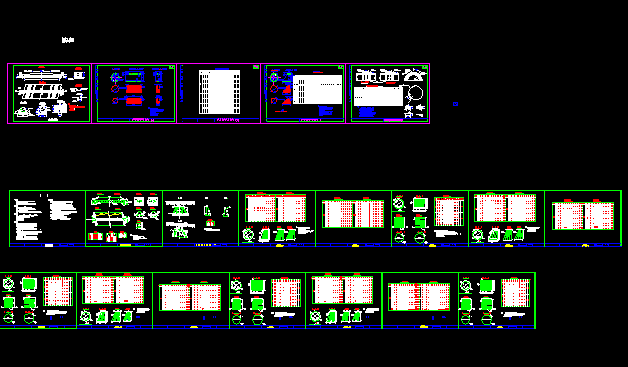

圖紙簡介：
1.本標準圖采用容許應力 極限應力兩種方法分別對截面進行了應力與裂縫計算。
2.活載計算理論 按剛性管節計算即不考慮管節的變形 也不考慮涵洞頂土柱和周?chē)钔灵g的摩擦力 采用角度分布法計算 半無限彈性體理論核算。
3.管節配筋按純彎板斷面分析 采用雙向配筋管壁設置內外圈兩層鋼筋 管節配筋由裂縫控制設計。
4.當填土厚h≤6米時，考慮活載影響，但由于汽車-超20級、掛車-120與汽車-20級、掛車-100兩者荷載對管節產生的應力相差甚微，配筋無差異，故將二者合并。當填土厚≥6米時，活載影響不計。
