第七章施工工藝與質(zhì)量控制

　　地下工程防水與堵漏的方法很多，一般都是根據不同情況采用截、堵、排相結合的方法進(jìn)行綜合治理。但本工程竣工后投入使用的排水設施主要考慮為排除各出入口敞開(kāi)部分匯聚的雨水，而沒(méi)有充分考慮隧道結構的滲漏水。本工法正是針對“只能防堵、不設引排”的特點(diǎn)，采取“多層設防、集中堵漏”的方法，達到完全止水的目的。

　　1、主要工序主體防水：第一道為初期支護噴射混凝土防水；第二道為柔性防水板組成的防水層（土工布+PVC 板），內側分區防水設外貼式止水帶；第三道為剛性防水，即C30S8 鋼筋混凝土結構防水及其施工縫、變形縫處理。

　　輔助防水：初期支護背后回填注漿防水；二次初砌背后回填注漿防水。集中堵漏：利用快凝水泥和水玻璃集中封堵滲漏點(diǎn)，再用改性環(huán)氧樹(shù)脂封閉臨時(shí)引水管。2、初期支護噴射混凝土噴射混凝土不僅起著(zhù)穩定土體、初期支護的作用，同時(shí)也起著(zhù)堵水抗滲的作用。因此，噴射混凝土的質(zhì)量必須得到有效控制，以保證強度和抗滲要求。要保證噴射混凝土的質(zhì)量，須特別注意以下幾個(gè)問(wèn)題（噴射混凝土工藝是很常見(jiàn)的，這里不作贅述）：

　�、�  水泥強度等級必須控制在32.5R 以上；

　�、�  細骨料應堅硬，最好用粗砂，細度模數要大于2.5；

　�、�  粗骨料要級配良好，石質(zhì)堅硬，粒徑在10mm 以下的最好在

　　80%左右，最大粒徑絕不能大于15mm；

　�、� 速凝劑的初凝時(shí)間應小于5min，終凝時(shí)間小于10min；

　�、� 干法噴混凝土的混合料一定要隨拌隨噴，杜絕混合料長(cháng)時(shí)間堆放（控制在15min 以?xún)龋�。當氣溫高�?5°C 時(shí)，噴射混凝土2 小時(shí)后應噴水養護，養護時(shí)間不少于14 天，這對于控制裂紋、保證抗滲性能非常重要；

　�、� 更應該特別強調的是，要堅決防止噴射混凝土的操作工人為了減少回彈量（速度快、粉塵少）而加大速凝劑和水的用量，這對于噴射混凝土的強度和抗滲性能的危害都是相當大的。

　　3、初支背后回填注漿

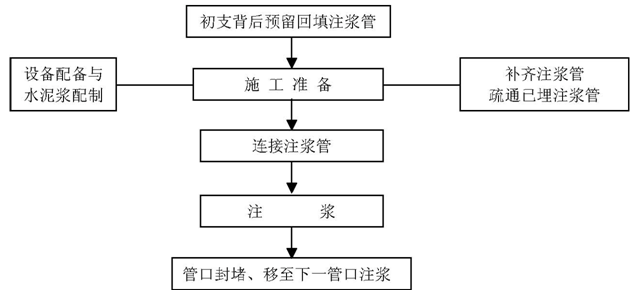

　�、俟に嚵鞒坛跗谥ёo施作完畢后，為固結拱背松散巖體、填充可能存在的空隙，最大限度地減少地層松動(dòng)、減少拱背積水滲漏，應分區段在初支完成后2~5 天內進(jìn)行初期支護背后回填注漿。這是控制初支表面是否大面積滲水的關(guān)鍵一環(huán)，也是整個(gè)防水體系是否取得成功的重要一關(guān)。為了盡量減少地下水滲入結構，大量注漿可能會(huì )使得這一工序的工程成本加大，但這會(huì )大大降低后來(lái)堵漏的昂貴費用，并使得有效防水成為可能�；靥钭�漿的施工工藝流程如下圖所示……

　　詳情請下載附件：廣州某人行隧道防水工程施工工法
