第1章 變電站通風空調工程施工、安裝工藝技術要求

　　1分體空調

　　1.1 設計要求

　�。�1）室內機安裝位置的選定：基本按圖紙標識位置安裝，當發生碰撞時應通知設計人員進行修改；依據室內機具體安裝形態，距側墻、距房頂、距地面、距后墻距離應滿足產品說明書要求。

　�。�2）室外機安裝位置的選定：基本按圖紙標識位置安裝，當發生碰撞時應通知設計人員進行修改；安裝時應與室內機安裝位置配合，在保證美觀安全的情況下，盡量靠近室內機安裝，縮短冷媒管，距上、左、右、背面距離應滿足產品說明書要求；安裝支架留有一定空間，便于安全操作和以后的維修；如安裝在窗臺下面，應免高于窗臺；室外機安裝位置、管道的走向整齊一致。室外機的托架與墻體用螺栓連接牢固，高低一致，接地材料連接可靠。室外機機體與托架螺栓連接牢固。盤管順暢。室外機應有可靠接地。

　�。�3）內外機冷媒管道安裝橫平豎直，緊貼墻面，管壁要求平整，無明顯凹坑、壓壞現象，做到美觀整齊；室外機多余管道部分，要盤于室外機背后，管道穿墻處要用專用封堵片密封，防止雨水滲入。

　�。�4）冷凝水排水管安裝方式滿足建筑美觀要求，在安裝前應與建筑圖紙配合；如遇有統一下水道的、平臺地漏的，需把出水管插入下水管和地漏中，切忌落水管出墻太長且不固定，排水管的直徑應大于或等于連接管的直徑，排水管下垂坡度至少應為1/100.

　�。�5）支架安裝：外機普通安裝支架與安裝面連接時，膨脹螺栓至少使用Φ10×100mm（規格）6個以上，4500W以上的外機不少于8個膨脹螺栓；四個底角螺栓全部安裝到位，松緊適度。如使用金屬支架，支架成形后，先刷防銹漆兩遍、瓷漆兩遍，瓷漆顏色與即可顏色一致，所用螺栓也做同樣處理。

　�。�6）連接內外機的管線所經過的墻洞，為防止雨水內滲、地板及蚊蟲的進入，洞口做到內高外低。且空調安裝完畢后采用油泥、石膏粉、發泡劑、水泥等材料進行堵洞。堵墻洞要求，外觀應呈小半圓型，松緊適度、無縫隙，不可過緊，否則會(huì )將水管壓癟，造成內機漏水

　�。�7）空調器的室內、室外電氣連接線無拉伸和扭曲纏繞�？照{器的安裝做到良好接地。接地線與接線端子或接地終端進行緊固連接、妥善鎖緊或焊接為一體，保證線路的有效接地。

　　1.2 施工工藝要點

　�。�1）空調器安裝固定完畢試機前，應先進行制冷劑泄漏檢查。檢漏主要針對空調內外機管道的4個接口和截止閥的閥口等處，要逐一檢漏，并進行空氣排放。

　�。�2）試運行溫度檢驗及漏水檢驗：開機15-20分鐘以后，在距室內進出風口10-20mm處用溫度計的檢驗頭測量溫度，制冷時進出風口溫差應不小于10度，在制熱狀態下（熱泵型空調）進出風口溫差應不小于15度，電輔熱型空調進出風口溫差應不小于23度，內機冷凝水通過機內接水盤、落水管自然流出室外。

　　2 通風機

　　2.1 設計要求

　�。�1）風機及出風彎管安裝應根據安裝大樣圖進行安裝，如墻體厚度大于風筒長度時，可直接在氣流出口端接出風彎管，如墻體厚度小于風筒長度時，風機多出部分應在室內側。

　�。�2）設備的支、吊、托架等鋼構件都應在除銹后涂防銹漆2道，裸露部分需在圖2道面漆，將埋入混凝土中的鋼構件需除油污和除銹，但可不涂漆。

　�。�3）風機外出風彎頭與風機相連的螺釘孔應配鉆，出風彎頭應按大樣圖制作，并做好防腐防銹。

　　2.2 施工工藝要點

　�。�1）型號、規格應符合設計規定，其出口方向應正確；葉輪旋轉應平穩，停轉后不應每次停留在同一位置上，風機管道內不得留有任何污雜物。

　�。�2）安裝完畢后，必須先進行試驗，待運行正常后，才允許正式使用。

　　3 風閥及風口

　　3.1 設計要求

　�。�1）安裝防火閥（排煙閥）之前，應檢查閥門外形及操作機構是否完好，檢查動作是否靈活，確認閥門各方面都正常在安裝。

　�。�2）防火閥（排煙閥）及手控裝置（包括預埋套管）的位置應符合設計要求。預埋套管不得有死彎及癟陷。

　�。�3）墻上獨立安裝的防火閥（排煙閥），外立面應配鋁合金百葉風口，如墻體厚度大于防火閥（排煙閥）厚度時，防火閥（排煙閥）靠外側安裝，緊貼外側百葉風口，可直接在氣流出口端接出風彎管，如墻體厚度小于風筒長度時，風機多出部分應在室內側。鋁合金風口應緊貼墻面，表面平整、不變形。

　�。�4）防雨百葉窗與墻體連接牢固，接縫嚴密無滲水，內外面、上下面分清防止安裝失誤造成倒流水。

　　3.2 施工工藝要點

　�。�1）防火閥和排煙閥（排煙口）必須符合有關消防產品標準的規定，并具有相應的產品合格證明文件。

　�。�2）鋁合金百葉風口與墻面接縫處應銜接自然，無明顯縫隙， 各聯接部分有無松動，葉片間隙應均勻，不得相碰。

　　3.3 樣板圖片

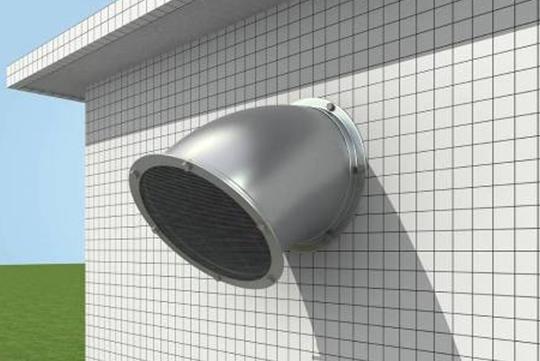

　　圖3-1 空調出風彎管效果圖

　　第2章  其他技術要求

　　2.1 沉降觀測點

　�。�1）建筑物沉降觀測點

　　為了真實地反映建筑物的沉降量，必須在結構施工階段就開始設置沉降觀測點。沉降觀測標注點采用預埋件設置，埋設好后的沉降標志具有美觀性，隱蔽性，防破壞性高，數據精確，能充分保證測量數據的連續性，不影響外表。

　　用于觀測建（構）筑物沉降的螺栓式沉降觀測標志，由沉降標（標志母體）和與之匹配的標志頭（測量栓）組成，鋼筋混凝土柱或墻澆筑前，母體埋入柱或墻體內。平時沿卡槽插入鋁合金金屬保護盒，避免觀測點受碰撞變形或破壞。觀測時，先將保護盒取下，在測量栓的圓球處架設水準尺（銦鋼尺）即可進行觀測。詳見下圖：

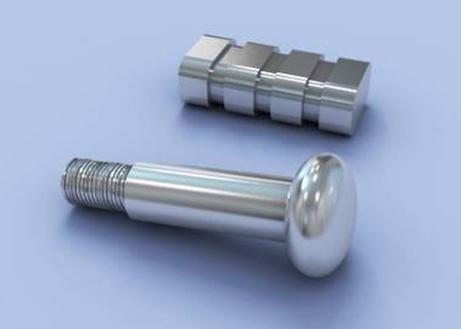

　　圖2.1-1 沉降觀測點做法

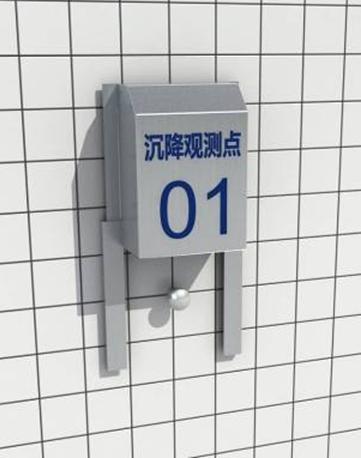

　　圖2.1-2 沉降觀測點保護盒

　�。�2）場地沉降觀測點

　　為了真實地反映填方區場地的沉降量，必須在場地平整施工階段就開始設置場地沉降觀測點。場地沉降觀測點采用預制或現澆混凝土基礎，采用清水混凝土工藝施工；頂部預埋直徑Φ20不銹鋼，端部打圓磨光。

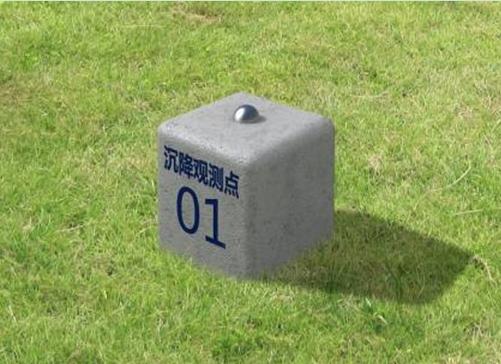

圖2.1-3 場地沉降觀測點效果圖

　　2.2 水土保持及綠化

　　各類施工活動要嚴格控制在用地范圍內，禁止隨意擴大占壓、擾動和破壞地表范圍。

　�。�1）站區圍墻內、外用地防治區：要進一步做好擋墻、站內空地綠化美化、站區圍墻外用地植被恢復等工作，落實做好臨時排水措施；剝離表土要集中堆放，加強排水、覆蓋、攔擋等臨時防護措施和施工組織管理；施工造成的棄土棄渣要及時清運至指定地點堆放并加以防護，嚴禁隨棄或沿路、河、溝隨意傾倒，盡量減少水土流失。

　�。�2）進站道路防治區：要做好邊坡防護工作，嚴格控制土石方裝車量，避免過量裝車，減輕路面承受負荷力；施工后期及時進行跡地整治和植樹（草）綠化。

　�。�3）臨時施工區和表土臨時堆置防治區：要做好臨時堆土場等場地優化設計，嚴格貫徹落實“先擋后棄”原則，盡量避免對河道行洪的影響；剝離表土要集中堆放，加強臨時防護；施工結束后，及時對臨時占地范圍進行全面整治，進行綠化或使之具備復耕條件。

　�。�4）直接影響防治區：包括專項拆遷區和變電站建設可能影響的區域，要做好臨時排水、防護等措施，施工結束后，及時對臨時占地范圍進行全面整治，進行綠化或使之具備復耕條件。

　　2.3 場地排水

　　施工單位應盡早按設計豎向布置圖進行場地平整并壓實，以實現場地有組織排水。
