本工藝標準針對新建110kV～500kV變電站工程，提出了電氣施工技術要求及措施，具體包括：

　�。�1）各類主要電氣設備安裝要求，包括：設備本體安裝、設備本體電纜引至地面的敷設、設備本體接地線的引接、設備操作平臺等；

　�。�2）各類母線的安裝要求，包括：懸吊管母、支柱管母，銅（鋁）排母線、軟導線等；

　�。�3）各種配電箱的安裝要求，包括：照明箱、動力箱、檢修箱等；

　�。�4）變電站主地網；

　�。�5）變電站照明燈具安裝和布線；

　�。�6）高低壓電纜在電纜溝里或電纜間里的敷設及防火封堵、各類屏柜、端子箱、匯控箱、操作機構箱等出入口的防火封堵；

　�。�7）變電站二次線纜及二次接地網的安裝要求；

　�。�8）變電站二次設備的安裝要求，包括：直流系統和蓄電池、屏柜（端子箱）、視頻設備等；

　�。�9）通信設備及電源的安裝要求，包括：各類配電屏、電源屏、設備屏、配線屏、通信用直流配電裝置、直流充電裝置等；

　�。�10）通信電纜及通信機房走線架的安裝要求。

　　本精細化設計、施工工藝標準針對上述范圍各施工工藝的不同特點，從設計及施工角度，分設計要求、施工工藝要點和樣板圖片等內容，采用圖文并茂的方式，對變電站電氣各工藝提出相應的建設標準及要求，目的在于提升××變電站設計精細化程度，提高施工工藝水平，統一變電站建成后的感觀效果，進一步實現設計、施工工藝的統一化、規范化和標準化。

第一章  變電站一次設備安裝施工工藝要求

　　1  變壓器

　　1.1 適用范圍

　　變電工程的110kV及以上變壓器安裝，35kV、66kV電抗器及500kV油浸式高壓電抗器安裝。

　　1.2 設計要求

　�。�1）主變壓器本體安裝

　　a） 主變壓器本體與外掛的機構箱、端子箱、電纜走線槽等附件外觀顏色一致。

　　b） 主變壓器布置安裝定位準確，本體牢固穩定地與基礎配合，緊固件齊全完好。

　　其中基礎中心線與基礎預埋件面水平誤差：＜10mm；若采用地腳螺栓預埋中心線誤差＜2mm，地腳螺栓出基礎頂面長度適當并一致。

　　根據設計安裝圖紙先進行主變就位預安裝測試，仔細檢查土建基礎預埋件方式、定位、大小是否與電氣安裝圖紙要求一致。

　　c） 套管引出線三相弛度應保持一致，并需滿足設計要求以及安裝規范要求。

　　d） 設備安裝用的緊固件，除地腳螺栓外，應采用熱鍍鋅制品。

　　e）套管排氣孔應在最高位置，變壓器套管安裝應滿足油位鏡安裝盡量在外側。

　�。�2）本體附屬設備及電纜的安裝

　　a） 主變壓器本體上的電纜需排列整齊有序、美觀，固定于防護措施可靠，采用封閉鋁合金槽盒形式。各槽盒連接板的螺栓應緊固，螺母位于橋架的外側，槽盒接地應可靠。

　　b） 本體上的端子箱、機構箱引出的電纜應采用鋁合金槽盒或不銹鋼槽盒保護。槽盒的大小應與箱底開孔尺寸一致，高度為箱底至基礎，與端子箱、機構箱的連接采用螺栓連接，安裝細部圖參考隔離開關機構箱電纜槽盒安裝。本體端子箱、機構箱不應緊貼于主變壓器本體上安裝，宜與主變壓器本體保持一定的通風距離安裝。

　　c） 消防感溫電纜需安裝于繞在變壓器本體上的直徑6mm的鋼絲繩上，上下各一圈，并在油枕上纏繞不少于2周；較高的一圈敷設高度為離油箱頂蓋往下約600mm處，兩圈感溫電纜間距統一為400mm，感溫電纜離開殼體約100mm～150mm.感溫電纜以固定卡固定，制作固定卡時，L1、L2、L3及h1需根據主變壓器外型，現場校核尺寸，固定卡與主變箱體接觸的部位均應裝膠墊或保護套，以免劃傷器身油漆，感溫電纜終端盒（箱）定位于防火墻靠主變運輸道路端，離地高度1400mm，見圖1-1-1。

　　d） 變壓器基礎的預埋件應水平，應與設備底座安裝配合。

　　裝有氣體繼電器的變壓器、電抗器，應使其頂蓋沿氣體繼電器氣流方向有1%～1.5%的升高坡度（制造廠規定不須安裝坡度者除外），并應配置防雨罩。當與封閉母線連接時，其套管中心線應與封閉母線中心線相符。

　�。�3）接地安裝

　　a） 變壓器本體兩點接地，分別與主接地網的不同網格相連。

　　b） 外殼及本體的接地牢固，主要包括：本體兩側與接地網兩處可靠接地；中性點與接地網兩處可靠接地；鐵芯、夾件與接地網可靠連接。

　　c） 接地體橫平豎直、工藝美觀。裸露接地線的地上部分應涂黃綠相間油漆明示出來，接地漆間隔寬度全站統一為50mm或100mm。

　　d） 接地線的連接宜采用銅排或扁鋼通過螺栓連接。

　�。�4） 戶外布置的油浸式站用變壓器布置需特別考慮運行維護的人性化要求，油枕上的油位計朝向應便于觀察。其余安裝要求同主變。若其高、低壓套管引出線采用硬母線連接時，統一加裝熱縮套，使運行更加安全。

　�。�5）站用變母排及其電纜頭安裝

　　a） 套管引出母排安裝：矩形母線應進行冷彎，多片母線的彎曲度應一致。矩形母線的最小彎曲半徑應符合《電氣裝置安裝工程 母線裝置施工及驗收規范》（GB 50149-2010）的規定。

　　b） 母排連接：矩形母線的搭接連接，其孔徑和孔距應符合《電氣裝置安裝工程 母線裝置施工及驗收規范》（GB 50149-2010）的規定。

　　c） 母線與設備端子連接，應符合《變壓器、高壓電器和套管的接線端子》（GB/T 5273—1985）的要求。

　　d） 用于10～66kV電力電纜保護管安裝固定用的抱箍定位高度h₁統一標準為300mm、h₂統一標準為1300mm、電纜保護管管口離地高度h₃統一標準為2000mm、電纜固定抱箍高度h₄統一標準為2200mm。

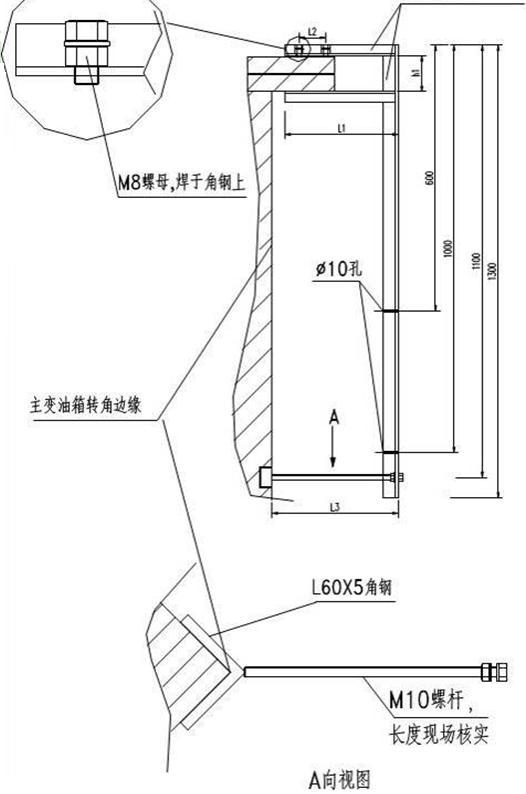

　　圖1-1-1 主變感溫電纜固定卡詳圖

　　1.3 施工工藝要點

　�。�1）產品提供現場技術服務情況下，內部檢查和接線原則上由廠家技術服務人員按照產品說明書、合同和規范要求完成，或在廠家技術服務人員指導下完成。

　�。�2）真空干燥處理是大型變壓器安裝的重要環節，抽真空布置滿足產品說明書要求。

　�。�3）熱油循環工藝應按照產品說明書要求進行。

　�。�4）注意校核變壓器各電壓等級套管帶電部分與消防水管及其噴頭、防火墻、主變構架的帶電距離是否滿足現行規程規范的要求。

　�。�5）按照設計圖紙和產品圖紙進行二次接線，必須核對設計圖紙、產品圖紙與實際裝置相符合。

　　1.4 樣板圖片

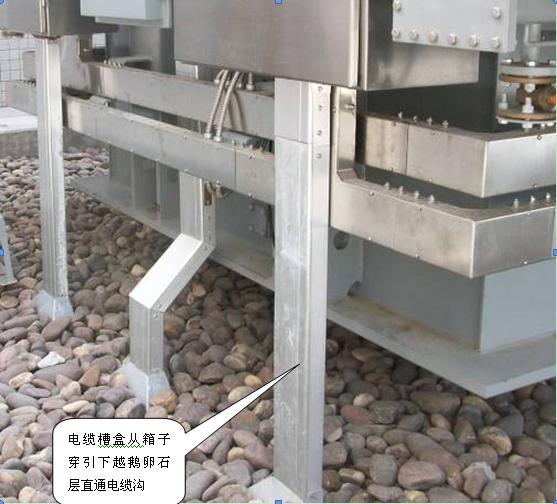

　　圖1-1-2  主變本體箱子電纜槽盒引下安裝示例
