第二節 網絡(luò )圖的繪制

　　一、雙代號網絡(luò )圖的繪制

　　(一)繪圖規則

　　在繪制雙代號網絡(luò )圖時，一般應遵循以下基本規則：

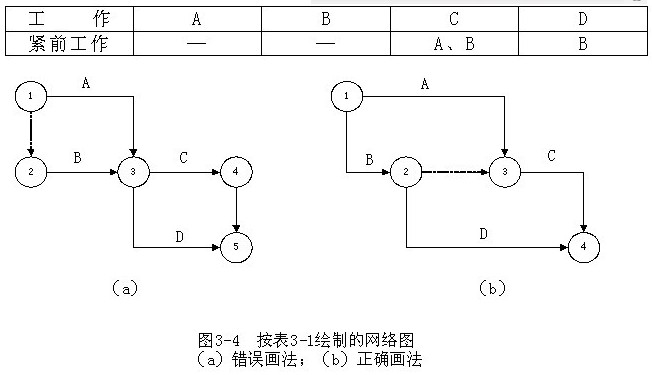

　　(1)網絡(luò )圖必須按照已定的邏輯關系繪制。由于網絡(luò )圖是有向、有序網狀圖形，所以其必須嚴格按照工作之間的邏輯關系繪制，這同時也是為保證工程質量和資源優化配置及合理使用所必需的。例如，已知工作之間的邏輯關系如表3—1所示，若繪出網絡(luò )圖3—4(a)則是錯誤的，因為工作A不是工作D的緊前工作。此時，可用虛箭線將工作A和工作D的聯系斷開，如圖3—4(b)所示。

　　(2)網絡(luò )圖中嚴禁出現從一個節點出發，順箭頭方向又回到原出發點的循環回路。如果出現循環回路，會(huì )造成邏輯關系混亂，使工作無法按順序進行。當然，此時節點編號也發生錯誤。

　　(3)網絡(luò )圖中的箭線(包括虛箭線，以下同)應保持自左向右的方向，不應出現箭頭指向左方的水平箭線和箭頭偏向左方的斜向箭線。若遵循該規則繪制網絡(luò )圖，就不會(huì )出現循環回路。

　　(4)網絡(luò )圖中嚴禁出現雙向箭頭和無箭頭的連線。因為工作進行的方向不明確，因而不能達到網絡(luò )圖有向的要求。

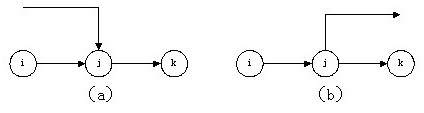

　　(5)網絡(luò )圖中嚴禁出現沒有箭尾節點的箭線和沒有箭頭節點的箭線。圖3—7即為錯誤的畫法。

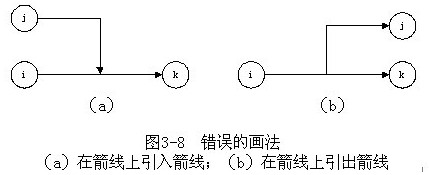

　　(6)嚴禁在箭線上引入或引出箭線，圖3—8即為錯誤的畫法。

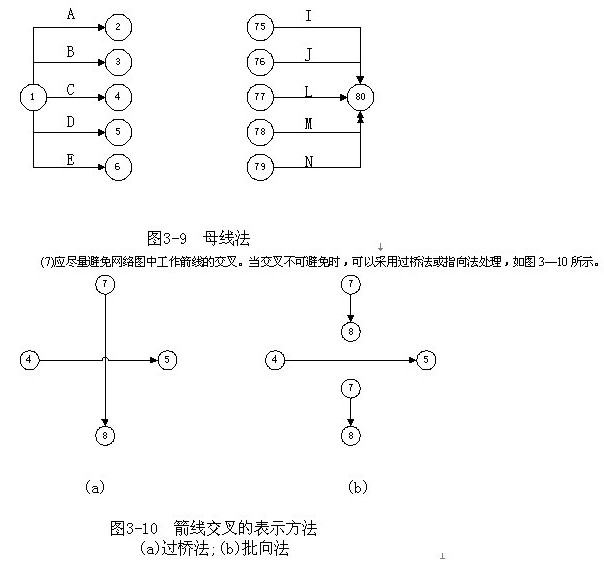

　　但當網絡(luò )圖的起點節點有多條箭線引出(外向箭線)或終點節點有多條箭線引入(內向箭線)時，為使圖形簡潔，可用母線法繪圖。即：將多條箭線經一條共用的垂直線段從起點節點引出，或將多條箭線經一條共用的垂直線段引入終點節點，如圖3—9所示。對于特殊線型的箭線，如粗箭線、雙箭線、虛箭線、彩色箭線等，可在從母線上引出的支線上標出。

　　(8)網絡(luò )圖中應只有一個起點節點和一個終點節點(任務中部分工作需要分期完成的網絡(luò )計劃除外)。除網絡(luò )圖的起點節點和終點節點外，不允許出現沒有外向箭線的節點和沒有內向箭線的節點。
