(三)成倍節拍流水施工示例

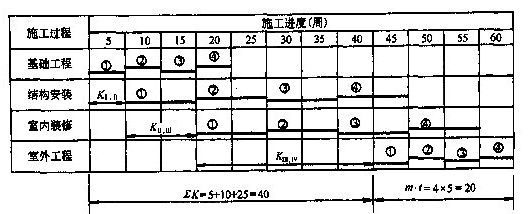

　　某建設工程由四幢大板結構樓房組成，每幢樓房為一個施工段，施工過程劃分為基礎工程、結構安裝、室內裝修和室外工程4項，其一般的成倍節拍流水施工進度計劃如圖2—8所示。

　　由圖2-8可知，如果按4個施工過程成立4個專業工作隊組織流水施工，其總工期為：To=(5+10+25)+4*5=60周

　　為加快施工進度，增加專業工作隊，組織加快的成倍節拍流水施工：

　　(1)計算流水步距

　　流水步距等于流水節拍的最大公約數，即：K=min[5，10，10，5]=5

　　(2)確定專業工作隊數目

　　每個施工過程成立的專業工作隊數目可按公式(2—7)計算：

　　bj=tj/K(2—7)

　　式中bj——第j個施工過程的專業工作隊數目；

　　tj——第／個施工過程的流水節拍；

　　K——流水步距。

　　在本例中，各施工過程的專業工作隊數目分別為：

　　I——基礎工程：bⅠ=5／5=1

　?、?mdash;—結構安裝：bⅡ=10／5=2

　?、?mdash;—室內裝修：bⅢ=10／5=2

　?、?mdash;—室外工程：bⅣ=5／5=1

　　于是，參與該工程流水施工的專業工作隊總數n’為：n’=(1+2+2+1)=6

　　(3)繪制加快的成倍節拍流水施工進度計劃圖

　　在加快的成倍節拍流水施工進度計劃圖中，除表明施工過程的編號或名稱外，還應表明專業工作隊的編號。在表明各施工段的編號時，一定要注意有多個專業工作隊的施工過程。各專業工作隊連續作業的施工段編號不應該是連續的，否則，無法組織合理的流水施工。

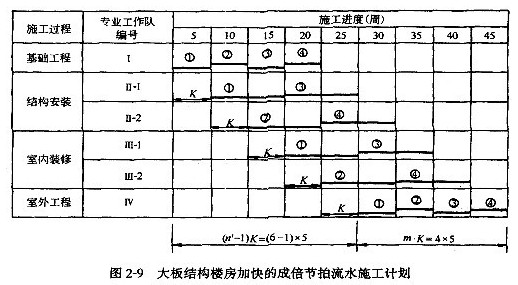

　　根據圖2-8所示進度計劃編制的加快的成倍節拍流水施工進度計劃如圖2-9所示。

　　(4)確定流水施工工期

　　由圖2-9可知，本計劃中沒有組織間歇、工藝間歇及提前插入，故根據公式(2—6)算得流水施工工期為：T=(m+n’-1)K=(4+6-1)*5=45(周)與一般的成倍節拍流水施工進度計劃比較，該工程組織加快的成倍節拍流水施工使得總工期縮短了15周。

　　例題：（03年試題）某道路工程劃分為4個施工過程、5個施工段進行施工，各施工過程的流水節拍分別為6、4、4、2天。如果組織加快的成倍節拍流水施工，則流水施工工期為（ ?。┨?。
　　A．40
　　B．30
　　C．24
　　D．20
　　答案：C

　　例題：（04年試題）某分部工程有3個施工過程，各分為4個流水節拍相等的施工段，各施工過程的流水節拍分別為6、6、4天。如果組織加快的成倍節拍流水施工，則流水步距和流水施工工期分別為（ ?。┨?。
　　A．2和22
　　B．2和30
　　C．4和28
　　D．4和36
　　答案：A
