建筑工程質量管理統計方法的應用

　　掌握排列圖法的應用

　　【案例】

　　1.背景

　　A施工企業承擔某大學教學樓工程項目的裝飾工程施工任務，教學樓工程為7層框架結構，外墻設計為陶瓷面磚。在進行一層外墻飾面磚質量檢查中，按外墻飾面磚檢驗批檢查項目進行檢查，經檢查6個項目中超出允許偏差的項目檢查點數共有50個，詳見表格1A422061-1.

　　2.問題

　?。?）簡述排列圖的應用過程。

　?。?）為提高外墻飾面磚的施工質量，試依據檢測數據進行分析，通過排列法確定飾面磚施工質量的薄弱環節。

　　一層外墻磚檢驗批檢查不合格點數據表 表1A422061-1.

　　3.分析與答案

　?。?）排列法的應用過程：①數據的收集、整理。②繪制排列圖。③排列圖的分析與結論。

　?。?）通過排列圖法確定飾面磚施工質量薄弱環節。

　　1）根據所檢查的質量數據進行數據整理，結果見表格1A422061-2

　　2）繪制排列圖

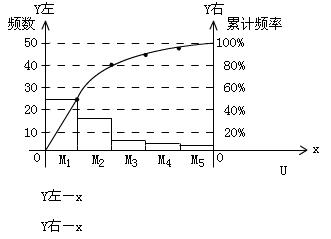

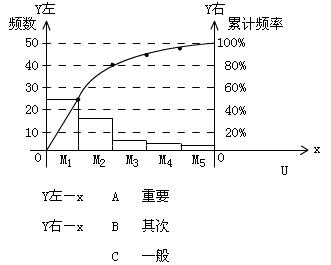

　　根據整理數據，進行繪制排列圖（圖片1A422061）。其中，頻數和累計頻數率應根據數據一一對應。每個影響因素中的頻數上部繪出直方形，并與頻數大小一致。

　　3）排列圖的分析與結論

　　從本工程外墻飾面磚的排列圖中可以得出。影響飾面磚的質量影響因素中表面平整度、陰陽角方正、立面垂直度、接縫直線度、其他項目的頻數分別為34、16、5、3、2.其頻率分別為何8%、32%、10%、6%、4%.根據累計頻率的ABC分類管理法劃分為A．B．C三個區。

　　從排列圖中觀察出以下結論：對于外墻飾面工程施工質量的控制中，表面平整度、陰陽角方正為A類因素，即需要重點控制。立面垂直度處于B區，屬于次要因素，應作為次重點管理。接縫直線度和其他項目處于C區，屬于一般問題，按照常規適當加強管理。

　　綜合上述分析，表面平整、陰陽角方正為A因素，為工程質量的量薄弱環節，項目經理部應重點進行A類因素的管理，加強表面平整度、陰陽角方正施工工序的施工質量控制。
