?。ǘ╅g接接觸電擊預防技術

　　IT系統（保護接地）、TT系統、TN系統（保護接零）

　　1．IT系統（保護接地）

　　IT系統就是保護接地系統。

　　圖中，L1、L2、L3是相線，N是中性點，Z是配電網對地絕緣阻抗，RP是人體電阻，RE是保護接地電阻，IE是接地電流。

　　保護接地的做法是將電氣設備在故障情況下可能呈現危險電壓的金屬部位經接地線、接地體同大地緊密地連接起來；

　　其安全原理是把故障電壓限制在安全范圍以?xún)取?/p>

　　IT系統的字母I表示配電網不接地或經高阻抗接地，字母T表示電氣設備外殼接地。

　　保護接地適用于各種不接地配電網。

　　在380 V不接地低壓系統中，一般要求保護接地電阻RE≤4Ω。當配電變壓器或發電機的容量不超過100 kV·A時，要求RE≤10Ω。

圖1-7 IT系統

　　2．TT系統

　　系統如圖1-8所示。

　　圖中，中性點的接地RN叫做工作接地，中性點引出的導線叫做中性線（也叫做工作零線）。

　　TT系統的第一個字母T表示配電網直接接地，第二個字母T表示電氣設備外殼接地。

　　TT系統的接地RE也能大幅度降低漏電設備上的故障電壓，但一般不能降低到安全范圍以?xún)?。因此，采用TT系統必須裝設漏電保護裝置或過電流保護裝置，并優先采用前者。

　　TT系統主要用于低壓用戶，即用于未裝備配電變壓器，從外面引進低壓電源的小型用戶。

圖1-8 TT系統

　　3．TN系統（保護接零）

　　N系統相當于傳統的保護接零系統。典型的TN系統如圖1-9所示。

　　圖中，PE是保護零線，RS叫做重復接地。

　　TN系統中的字母N表示電氣設備在正常情況下不帶電的金屬部分與配電網中性點之間，亦即與保護零線之間緊密連接。

　　保護接零的安全原理是當某相帶電部分碰連設備外殼時，形成該相對零線的單相短路；短路電流促使線路上的短路保護元件迅速動作，從而把故障設備電源斷開，消除電擊危險。

　　雖然保護接零也能降低漏電設備上的故障電壓，但一般不能降低到安全范圍以?xún)?。其第一位的安全作用是迅速切斷電源?/p>

　　保護接零用于用戶裝有配電變壓器的，且其低壓中性點直接接地的220/380 V三相四線配電網。

圖1-9 TN系統

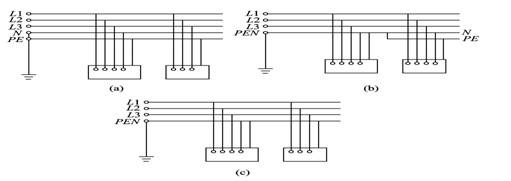

　　TN系統分為T(mén)N-S，TN-C-S，TN-C三種類型。如圖1-10所示。

　　TN-S系統是PE線與N線完全分開的系統；

　　TN-C-S系統是干線部分的前一段PE線與N線共用為PEN線，后一段PE線與N線分開的系統；

　　TN-C系統是干線部分PE線與N線完全共用的系統。

　　TN-S系統的安全性能最好。有爆炸危險、火災危險性大及其他安全要求高的場所應采用TN-S系統；廠內低壓配電的場所及民用樓房應采用TN-C-S系統；觸電危險性小、用電設備簡單的場合可采用TN-C系統。

圖1-10 TN系統三種類型　?。╝）TN-S系統 （b）TN-C-S系統 （c）TN-C系統

　?。ㄈ┢渌姄纛A防技術

　　2．安全電壓（特低電壓）

　　安全電壓是在一定條件下、一定時間內不危及生命安全的電壓。具有安全電壓的設備屬于Ⅲ類設備。

　　特別危險環境使用的攜帶式電動工具應采用42 V安全電壓；

　　在有電擊危險環境使用的手持照明燈和局部照明燈應采用36 V或24 V安全電壓；

　　金屬容器內、隧道內、水井內以及周?chē)写竺娣e接地導體等工作地點狹窄、行動不便的環境應采用12 V安全電壓；

　　水上作業等特殊場所應采用6 V安全電壓。

　　4．漏電保護（剩余電流保護）

　　漏電保護裝置主要用于防止接觸電擊，也用于防止漏電火災和監測一相接地故障。
