公路工程施工綜合排水

　　熟悉路基地下水排水設置與施工要求

　　一、排水溝、暗溝

　?。ㄒ唬┰O置

　　當地下水位較高，潛水層埋藏不深時，可采用排水溝或暗溝截流地下水及降低地下水位，溝底宜埋人不透水層內。溝壁最下一排滲水孔（或裂縫）的底部宜高出溝底不小于0.2m.

　　排水溝可兼排地表水，在寒冷地區不宜用于排除地下水。

　?。ǘ┦┕ひ?/p>

　　排水溝或暗溝采用混凝土澆筑或漿砌片石砌筑時，應在溝壁與含水量地層接觸面的高度處，設置一排或多排向溝中傾斜的滲水孔。溝壁外側應填以粗粒透水材料或土工合成材料作反濾層。沿溝槽每隔10～15m或當溝槽通過軟硬巖層分界處時應設置伸縮縫或沉降縫。

　　二、滲溝

　?。ㄒ唬┰O置

　　為降低地下水位或攔截地下水，可在地面以下設置滲溝。

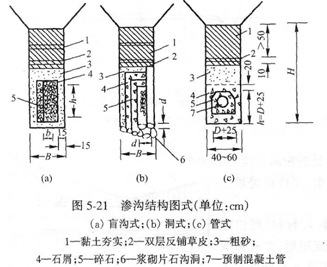

　　滲溝有填石滲溝、管式滲溝和洞式滲溝三種形式，三種滲溝均應設置排水層（或管、洞）、反濾層和封閉層。

　?。ǘ┦┕ひ?/p>

　　1．填石滲溝的施工要求

　　填石滲溝通常為矩形或梯形，在滲溝的底部和中間用較大碎石或卵石（粒徑3-5cm）填筑，在碎石或卵石的兩側和上部，按一定比例分層（層厚約15cm），填較細顆粒的粒料（中砂、粗砂、礫石），作成反濾層，逐層的粒徑比例，大致按4：1遞減。

　　2．管式滲溝的施工要求

　　管式滲溝適用于地下水引水較長、流量較大的地區。當管式滲溝長度100～300m時，其末端宜設橫向泄水管分段排除地下水。

　　管式滲溝的泄水管可用陶瓷、混凝土、石棉、水泥或塑料等材料制成，管壁應設泄水孔，交錯布置，間距不宜大于20cm.

　　3．洞式滲溝的施工要求

　　洞式滲溝適用于地下水流量較大的地段，洞壁宜采用漿砌片石砌筑，洞頂應用蓋板覆蓋，蓋板之間應留有空隙，使地下水流人洞內，洞式滲溝的高度要求同管式滲溝。

　　三、滲井

　?。ㄒ唬┰O置

　　當路基附近的地面水或淺層地下水無法排除，影響路基穩定時，可設置滲井，將地面水或地下水經滲井通過下透水層中的鉆孔流人下層透水層中排除。

　?。ǘ┦┕ひ?/p>

　　滲井直徑50～60cm，井內填置材料按層次在下層透水范圍內填碎石或卵石，上層不透水層范圍內填砂或礫石，填充料應采用篩洗過的不同粒徑的材料，應層次分明，不得粗細材料混雜填塞，井壁和填充料之間應設反濾層。

　　滲井離路堤坡腳不應小于10m.

　　四、檢查井

　?。ㄒ唬┰O置

　　為檢查維修滲溝，每隔30-50m或在平面轉折和坡度由陡變緩處宜設置檢查井。

　?。ǘ┦┕ひ?/p>

　　檢查井一般采用圓形，內徑不小于1.0m，在井壁處的滲溝底應高出井底0.3～0.4m，井底鋪一層厚0.1～0.2m的混凝土。井基如遇不良土質，應采取換填、夯實等措施。兼起滲井作用的檢查井的井壁，應在含水層范圍設置滲水孔和反濾層。
