1K415022  掌握熱力管道功能性試驗的規定

　　試驗所用壓力表的量程應為試驗壓力的1.5～2倍，表盤直徑不應小于l00mm，計量裝置應在檢定有效期內。

　　一、強度試驗

　　強度試驗應在試驗段內的管道接口防腐、保溫施工及設備安裝前進行，試驗介質為潔凈水。

　　二、嚴密性試驗

　　三、試運行

　　試運行的時間應為連續72h.試運行過程中應緩慢提高工作介質的升溫速度，應控制在不大于100C/h.在0.3MPa壓力下，在試運行參數條件下對緊固件應進行熱緊固。

　　1K415023  熟悉熱力管道的分類

　　一、按熱媒分類（圖1K415023-1）

　　見教材第136頁。

　　1K415024  了解熱力管網的附件

　　一、補償器

　　1．為了釋放溫度變形，消除溫度應力，以確保管網運行安全，必須根據熱力管道的熱力伸長及應力計算設置適應管道溫度變形的補償器。

　　3．補償器類型

　　補償器分為自然補償、人工補償兩類。目前常用的補償器主要有：L形補償器、Z形補償器、Ⅱ形（或Ω形）補償器、波形（波紋）補償器和填料式（套筒式）補償器等幾種形式。

　　自然補償器分為L(cháng)形和Z形兩種

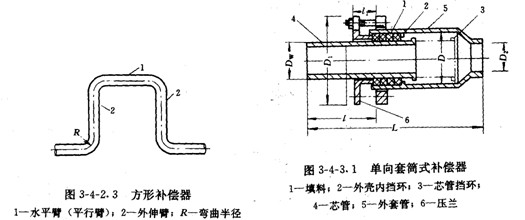

　?。?）人工補償是利用管道補償器來吸收熱變形的補償方法，常用的有方形補償器、填料式補償器、波形補償器等。

　　二、管道支架

　　管道的支承結構稱為支架，其作用是支承管道并限制管道的變形和位移。根據支架對管道的約束作用不同，可分為活動支架和固定支架；按結構形式可分為托架、吊架和管卡三種。

　?。ㄒ唬┕潭ㄖЪ?/p>

　　固定支架主要用于固定管道，均勻分配補償器之間管道的伸縮量，保證補償器正常工作，共承受作用力很大，多設置在補償器和附件旁。

　?。ǘ┗顒?dòng)支架

　　活動支架的作用是直接承受管道及保溫結構的重量，并允許管道在溫度作用下，沿管軸線自由伸縮?；顒?dòng)支架可分為：滑動支架、導向支架、滾動支架、懸吊支架等四種形式。

　　1．滑動支架：滑動支架是能使管子與支架結構間自由滑動的支架?？煞譃榈臀恢Ъ芎透呶恢Ъ?，前者適用于室外不保溫管道，后者適用于室外保溫管道?；瑒?dòng)支架形式簡單，加工方便，使用廣泛。

　　2．導向支架：導向支架的作用是使管道在支架上滑動時不致偏離管軸線。一般設置在補償器、鑄鐵閥門兩側。

　　3．滾動支架：可分為滾柱支架及滾珠支架兩種。

　　4．懸吊支架：可分為普通剛性吊架和彈簧吊架。普通剛性吊架主要用于伸縮性較小的管道，加工、安裝方便，能承受管道荷載的水平位移；彈簧吊架適用于伸縮性和振動性較大的管道，形式復雜，使用在重要場合。

　　三、閥門

　　閥門是用以啟閉管路，調節被輸送介質的流向、壓力、流量，以達到控制介質流動、滿足使用要求的重要管道部件。管道工程中常用的閥門有：閘閥、截止閥、止回閥、旋塞、減壓閥、安全閥及疏水閥。

　?。ㄒ唬╅l閥（又稱閘板閥、水門）  （二）截止閥  （三）旋塞閥  （四）止回閥  （五）蝶閥  （六）球閥  （七）安全閥  （八）減壓閥

　　四、疏水器

　　疏水器又稱回水盒，主要用于自動排放蒸汽管道中的凝結水，阻止蒸汽漏失和排除空氣等非凝性氣體。常用的疏水器有浮桶式、熱動力式及波紋管式等幾種。
