1K415017  了解水管網系統

　　1．排水系統主要有合流制和分流制兩種系統。

　　2．合流制排水系統是將生活污水、工業廢水和雨水混合在同一套溝道內排除的系統。

　　3．分流制排水系統是將污水和雨水分別在兩套或兩套以上各自獨立的溝道內排除的系統。由于排除雨水的方式不同，分流制排水系統又分為完全分流制、不完全分流制和半分流制三種。

　　1K415020  城市熱力管道工程施工

　　對此節內容，因為只有我國北方地區才有熱力管道，不具有普遍性。歷年考試的分值均有限，選擇題在0～2分左右。出案例題的可能性較小。

　　第一部分 考試要點

　　從歷年考試情況來看，熱力管道、燃氣管道、生活垃圾部分出題分量比較少，對此部分知識點建議對重要的知識點理解記憶即可，其他一些知識點可簡單看一下，有印象即可。

　　1K415021  掌握熱力管道施工與安裝

　　一、施工前的準備工作

　　2．對管材和附件進行入場檢驗，鋼管的材質和壁厚偏差應符合國家現行鋼管制造技術標準，必須具有制造廠的產品證書，證書中所缺項目應作補充檢驗；

　　熱力管網中所用的閥門等附件，必須有制造廠的產品合格證和工程所在地閥門檢驗部門的檢驗合格證明。

　　二、施工要求

　　1．土方開挖至槽底后，應有設計人參與驗收地基，對松軟地基及坑洞應由設計人提出處理意見。

　　2．管道安裝前應完成支架安裝，支架的位置應準確、平整、牢固，坡度符合設計規定。管件制作和可預組裝的部分宜在管道安裝前完成，并經檢驗合格。

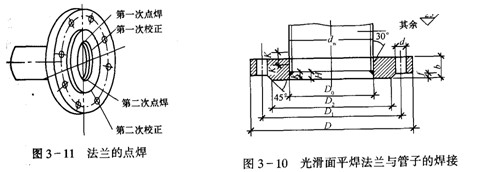

　　3．熱力管道施工的連接方式主要有：螺紋連接、法蘭連接及焊接連接。螺紋連接僅適用于小管徑、小壓力和較低溫度的情況。熱力網管道的連接一般應采用焊接連接方式。

　　4．對接管口時，應檢查管道平直度，在距接口中心200mm處測量，允許偏差lmm，在所對接管子的全長范圍內，最大偏差值應不超過10mm.

　　5．施工間斷時，管口應用堵板封閉，雨季用的堵板尚應具有防止泥漿進人管腔的功能。

　　6．管道穿過墻壁、樓板處，應安裝套管。穿墻套管長度應大于墻厚20～25mm.穿過樓板的套管應高出地面50mm.

　　三、管道附件安裝要求

　?。ㄒ唬┭a償器安裝

　　有補償器裝置的管道，在補償器安裝前，管道和固定支架不得進行固定連接。

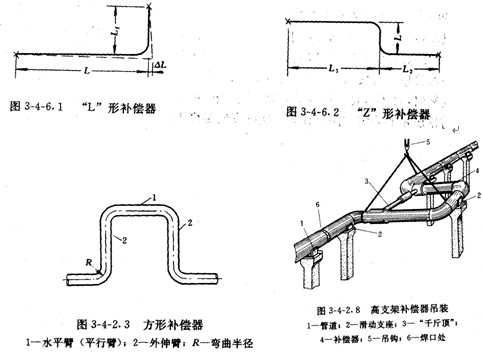

　　L形、Z形、Ⅱ形補償器一般在施工現場制作，制作需采用優質碳素鋼無縫鋼管。通常Ⅱ形補償器應水平安裝，平行臂應與管線坡度及坡向相同，垂直臂應呈水平。當Ⅱ形彎朝上安裝時，應在最高點安裝排氣裝置；否則應在最低點安裝疏水裝置，但必須保證整個補償器的各個部分處在同一個平面上。

　　在直管段中設置補償器的最大距離和補償器彎頭的彎曲半徑應符合設計要求。在靠近補償器的兩端，至少應各設有一個導向支座。

　　當安裝時的環境溫度低于補償零點時，應對補償器進行預拉伸。

　?。ǘ┕艿乐Ъ埽ㄍ屑?、吊架、支墩、固定墩等）安裝

　　除埋地管道外，管道支架制作與安裝是管道安裝中的第一道工序。固定支架必須嚴格安裝在設計規定的位置，并應使管道牢固地固定在支架上。

　　支架的位置應正確、平整、牢固，坡度符合設計規定。管道支架的支撐表面的標高可以采用在其上部加設金屬墊板的方式進行調整，但金屬墊板不得超過兩層，墊板必須與預埋鐵件或鋼結構進行焊接。

　　具有不同位移量的管道，當設計無特殊要求時，不得共用同一吊架或滑托。

　　直埋熱力管道和在外力作用下不允許有變形的管道的折點處應按設計的位置和要求設置固定墩，以保證管道系統的穩定性。

　　四、管道回填

　　1、按熙設計要求進行回填作業，當管道回填土夯實至管頂0.5m后，將黃色印有文字的管道塑料標志帶，平敷在管道位置的上方，每段搭接處不少于0.2m，帶中間不得撕裂或扭曲。
