2）非勻速進展橫道圖比較法。指當工作在不同單位時間里的進展速度不相等時，在用涂黑粗線表示工作實際進度的同時，還要標出其對應時刻完成任務量的累計百分比，并將該百分比與其同時刻計劃完成任務量的累計百分比相比較，判斷工作實際進度與計劃進度之間的關系。

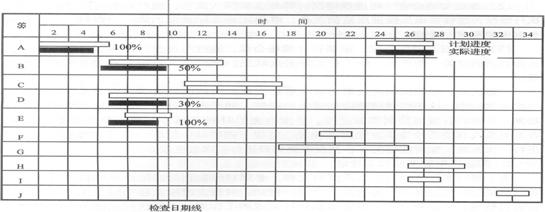

　　圖9-40 實際進度與計劃進度比較

　　（2）S形曲線比較法。S形曲線比較法以橫坐標表示時間，縱坐標表示累計完成任務量，繪制成按計劃時間累計完成任務量的S曲線，然后將工程項目實施過程中各檢查時間實際累計完成任務量的S曲線也繪制在同一坐標系中，進行實際進度與計劃進度比較的一種方法。項目實施過程中，每隔一段時間就應將實際進展情況繪制在原計劃的S形曲線上進行直觀比較。如圖9-41所示，通過比較可以獲得如下信息：

　　1）項目實際進度與計劃進度比較。當實際工程進展點落在S形曲線左側，則表示此時實際進度比計劃進度超前；若落在其右側，則表示拖后；若剛好落在其上，則表示二者一致；

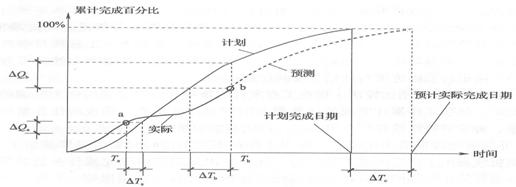

　　圖9-41 S形曲線比較圖

　　2）項目實際進度比計劃進度超前或拖后的時間。如圖9—41所示：△Ta表示Ta時刻實際進度超前的時間；△Tb表示Tb時刻實際進度拖后的時間。

　　3）項目實際進度比計劃進度超前或拖后的任務量，如圖9-41所示，△Qa表示Ta時刻，超前完成的任務量；△Qb表示在Tb時刻，拖后的任務量。

　　4）后續工程進度預測。如圖9—41所示，后期工程按原計劃速度進行，則工期拖延預測值為△Tc.

　　（3）“香蕉”曲線比較法。在工程項目進度計劃制訂一節中，我們提到過網絡(luò )圖中的時間參數有最早開始時間和最遲開始時間。在“香蕉”形曲線中，各項工作均按最早開始時間開始而繪制的S形曲線稱為ES曲線；各項工作均按最遲開始時間開始而繪制的S形曲線稱為L(cháng)S曲線。兩條曲線具有相同的起點和終點所以形成了閉合曲線（圖9—42），一個科學合理的進度計劃優化曲線應處于香蕉曲線所包絡(luò )的區域之內。

　　“香蕉”曲線能直觀反映工程的實際進展情況，比S形曲線能獲得更多的信息。利用“香蕉”曲線可進行：

　　1）進度計劃的合理安排。

　　2）實際進度與計劃進度的比較。

　　3）對后續工程進度進行預測。

　　圖9-42 “香蕉”曲線比較圖
