雙代號時標網絡(luò )計劃（以下簡稱時標網絡(luò )計劃）是以時間坐標為尺度繪制的網絡(luò )計劃。

　　時標網絡(luò )計劃以實箭線表示工作，每項工作直線段的水平投影長度代表工作的持續時間，以虛箭線表示虛工作，以波形線表示工作與其緊后工作之間的時間間隔（以網絡(luò )計劃終點節點為完成節點的工作除外）。當工作之后緊接有實工作時，波形線表示本工作的自由時差；當工作之后只緊接虛工作時，則緊接的虛工作的波形線中的最短者為該工作的自由時差。

　　時標網絡(luò )計劃中的箭線宜用水平箭線或由水平段和垂直段組成的箭線，不宜用斜箭線。虛工作亦宜如此，但虛工作的水平段應繪成波形線。

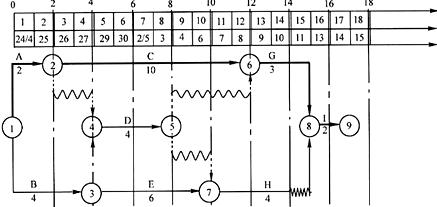

　　為說明計算坐標、工作日坐標和日歷坐標三者的關系，在如圖 所示網絡(luò )計劃中采用了三個坐標體系：上面的坐標體系為計算坐標體系，供計算時間參數之用；中間為工作日坐標體系；下面為日歷坐標體系，此處假定該工程在4月24日（星期三）開始，星期日和五一節休息。

　　最早開始時間、最早完成時間以及時間間隔可直接從網絡(luò )圖中讀出。由于Tp=Tc，關鍵工作的總時差和自由時差均為0，且ESi-j=LSi-j，EFi-j=LFi-j 故 需要計算所示網絡(luò )計劃圖中非關鍵工作的自由時差、總時差、最遲開始時間和最遲完成時間。
