問(wèn)：鋼筋砼結構施工圖如何識讀？

答：鋼筋砼結構圖包括模板圖和配筋圖。

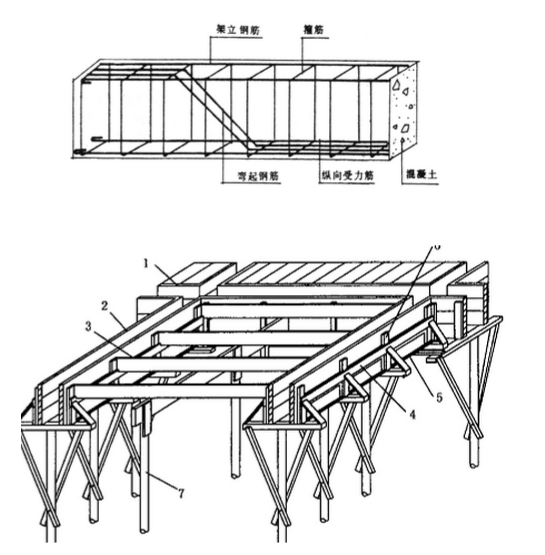

⑴模板圖：表達砼結構的外形尺寸，是施工支模板的依據。

⑵配筋圖：表達砼結構內部鋼筋的種類(lèi)、數量、位置，供鋼筋的制作和配置使用。

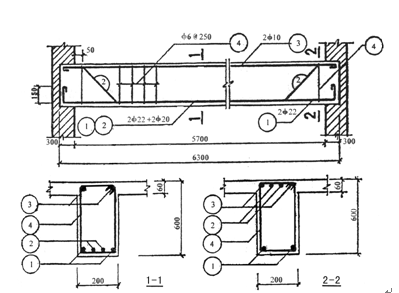

構件配筋傳統表示法――剖面詳圖法：沿構件受力筋方向和垂直受力筋方向分別進(jìn)行剖切所繪制的剖面詳圖，且繪出鋼筋從構件體內分離出的鋼筋樣式圖。

在結構平面布置圖中只能表達構件的平面位置和代號，不能表達內部配筋的情況。
