二級建造師考試知識點(diǎn)：舊瀝青路面再生，現在的競爭壓力這么大，同樣的在二級建造師考試中，也是壓力很大的，所以在備考考試的時(shí)候，一定要努力啦！為了幫助小伙們，接下來(lái)小編帶大家學(xué)習二級建造師考試知識點(diǎn)：舊瀝青路面再生。

　　知識點(diǎn)：舊瀝青路面再生

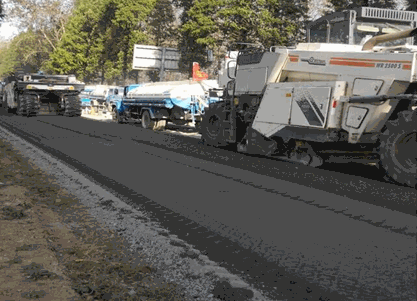

　　一、現場(chǎng)冷再生法

　　現場(chǎng)冷再生法是用大功率路面銑刨拌和機將路面混合料在原路面上就地銑刨、翻挖、破碎，再加入穩定劑、水泥、水(或加入乳化瀝青)和骨料同時(shí)就地拌和，用路拌機原地拌和，最后碾壓成型。就地冷再生工藝一般適用于病害嚴重的一級以下公路瀝青路面的翻修、重建，冷再生后的路面一般需要加鋪一定厚度的瀝青罩面。

　　現場(chǎng)冷再生工藝的優(yōu)點(diǎn)有：原路面材料就地實(shí)現再生利用，節省了材料轉運費用;施工過(guò)程能耗低、污染小;適用范圍廣。缺點(diǎn)是：施工質(zhì)量較難控制;一般需要加鋪瀝青面層，再生利用的經(jīng)濟性不太明顯。

　　現場(chǎng)冷再生中關(guān)鍵技術(shù)是添加的膠粘劑(如乳化瀝青、泡沫瀝青、水泥)與舊混合料的均勻拌和技術(shù)，其余如舊瀝青混合料的銑刨、破碎技術(shù)，膠粘劑配比性能也很關(guān)鍵。

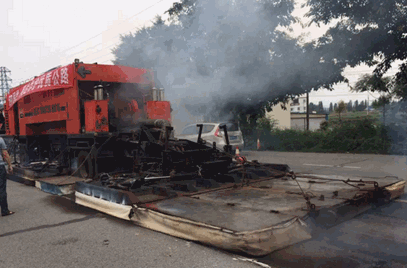

　　二、現場(chǎng)熱再生法

　　1.現場(chǎng)熱再生是就地修復破損路面的過(guò)程，通過(guò)加熱軟化路面，鏟起路面廢料。再和瀝青粘合劑混合，有時(shí)可能還需要添加一些新的骨料。然后將再生料重新鋪在原來(lái)的路面上。

　　2.現場(chǎng)熱再生工藝的優(yōu)點(diǎn)是施工速度快，而且原路面材料就地實(shí)現再生利用，節省了材料轉運費用。

　　3.缺點(diǎn)是再生深度通常在2.5～6cm，難以深入;對原路面材料的級配調整幅度有限，也難以去除不適合再生的舊料;再生后路面的質(zhì)量穩定性和耐久性有所減弱。

　　4.現場(chǎng)熱再生中舊瀝青混合料的加熱重熔技術(shù)，新加瀝青、再生劑與舊混合料的均勻復拌技術(shù)是關(guān)鍵問(wèn)題，在施工工藝中應充分考慮加熱設備和拌和攤鋪設備的作業(yè)性能。

　　5.根據路面破損情況的不同和對修復后路面質(zhì)量等級的不同要求，就地熱再生技術(shù)應用的施工工藝主要有三種。

　　(1)整形再生法

　?、僬卧偕ㄟm合2～3cm表面層的再生，是由加熱機對舊瀝青路面加熱至60～180℃后，由再生主機將路面翻松并將翻松材料收集到再生主機的攪拌鍋中，同時(shí)在攪拌鍋中加入適量的瀝青再生劑，將拌和均勻的再生混合料重新攤鋪到路面上，用壓路機碾壓成型。

　?、谶m合維修路面出現微型裂紋、磨耗層損壞及破損面積較小的路面，修復后可消除原路面的輕度車(chē)轍、龜裂等病害，恢復路面的平整度，改善路面性能。

　　(2)重鋪再生法

　?、龠m合4～6cm面層的再生，是用兩臺加熱機分次對舊瀝青路面進(jìn)行加熱。第一次加熱的表面溫度可達160～180℃，第二次加熱的表面溫度將達到180～250℃。通過(guò)兩次加熱，將舊路面瀝青材料軟化，再由再生機主機翻松，將翻松材料收集到再生主機的攪拌鍋中，加入適量的瀝青再生劑攪拌，將拌和均勻的再生混合料攤鋪到路面上作為路面下面層，其上再鋪設一層新的瀝青混合料作為磨耗層，形成全新材料的路面，最后用壓路機碾壓成型。再生機工作速度一般為1～3m/min。

　?、谶@種方法適用于破損較嚴重路面(如出現大面積坑槽)的維修翻新和舊路升級改造施工，修復后形成與新建道路性能完全相同的全新路面。但這種方法會(huì )增加原路面的標高，因此路面重復再生的次數將受到一定的限制。

　?、壑劁佋偕ㄒ话阌袃煞N工藝方法：

　　方法一：加熱→舊料再生(翻松、添加再生劑、攪拌等)→攤鋪整型→壓入碎石工藝。

　　方法二：加熱→舊料再生(翻松、添加再生劑、攪拌等)→攤鋪整型→罩新面工藝。

　?、苓@兩種工藝方法的基本工藝流程如下：

　　1)加熱軟化路面

　　2)銑刨翻松路面

　　3)拌和整型

　　4)罩新面

　　(3)復拌再生法

　　復拌再生法適合4～6cm面層的再生，其方法是用兩臺加熱機分次對舊瀝青路面進(jìn)行加熱，加熱方式與重鋪再生法基本相同。由再生機主機銑刨翻松，并把翻松后的材料與新瀝青混合料及再生劑，在再生機主機的攪拌器中拌和均勻，形成新品質(zhì)的瀝青混合料。然后由主機的攤鋪裝置或瀝青攤鋪機攤鋪在路面上，用壓路機碾壓成型。其工藝流程與重鋪再生法基本相同，再生機的工作速度一般為1～3m/min。

　　6.綜上所述，無(wú)論哪種就地熱再生工藝方法，都必須事先對破損的路面進(jìn)行取樣檢測分析;再選擇相應的施工工藝方法，制定具體的施工方案，并確定應添加材料的性質(zhì)和比例。不論是復拌再生、重鋪再生還是整形再生，其就地熱再生的基本工藝流程如圖：

　　三、廠(chǎng)拌熱再生法

　　1.廠(chǎng)拌熱再生法就是將舊瀝青路面經(jīng)過(guò)翻挖后運回拌和廠(chǎng)，再集中破碎，根據路面不同層次的質(zhì)量要求，進(jìn)行配比設計，確定舊瀝青混合料的添加比例，再生劑、新瀝青材料、新集料等在拌和機中按一定比例重新拌和成新的混合料，從而獲得優(yōu)良的再生瀝青混凝土，鋪筑成再生瀝青路面。再生后的瀝青混合料可用來(lái)鋪筑各種等級的瀝青路面，或者用來(lái)維修養護舊路。

　　2.利用這種方法，可以方便對已被翻挖的基層甚至路基的一些地段進(jìn)行有效的補強，瀝青層的重鋪則可以像新路施工一樣，分別按下面層、中面層、上面層(磨耗層)的不同技術(shù)要求進(jìn)行配合比設計，確定舊瀝青回收料的添加比例。

　　3.廠(chǎng)拌熱再生工藝的優(yōu)點(diǎn)是再生工藝易于控制，再生后的瀝青混合料性能也比較理想，若采用適當的配合比設計和嚴格的質(zhì)量控制措施，再生路面具有與普通瀝青路面相同或相近的路用性能和耐久性。

　　4.缺點(diǎn)是再生成本較高。

　　5.廠(chǎng)拌熱再生中的關(guān)鍵技術(shù)是必須解決舊瀝青混合料中瀝青的加熱重熔問(wèn)題與舊瀝青混合料的精確計量問(wèn)題。

　　【典型例題】

　　根據路面破損情況的不同和對修復后路面質(zhì)量等級的不同要求，就地熱再生技術(shù)應用的施工工藝主要有(　)。

　　A.整形再生法B.重鋪再生法

　　C.復拌再生法D.破碎再生法

　　E.間接再生法

　　【答案】ABC

　　【解析】本題考查的是舊瀝青路面再生?，F場(chǎng)熱再生包括整形再生法、重鋪再生法和復拌再生法。參見(jiàn)教材P79。

　　不能用作舊瀝青混凝土路面現場(chǎng)冷再生膠粘劑是(　)。

　　A.乳化瀝青

　　B.水泥

　　C.石灰

　　D.泡沫瀝青

　　【答案】C

　　【解析】本題考查的是舊瀝青路面再生?，F場(chǎng)冷再生中關(guān)鍵技術(shù)是添加的膠粘劑(如乳化瀝青、泡沫瀝青、水泥)與舊混合料的均勻拌和技術(shù)。參見(jiàn)教材P79。

　　建設工程教育網(wǎng)2019年二級建造師新課已開(kāi)通，網(wǎng)?？偨Y多年成功輔導經(jīng)驗，從學(xué)員實(shí)際需求出發(fā)，結合二級建造師考試命題規律、重點(diǎn)、難點(diǎn)，融入先進(jìn)的教學(xué)理念。高效備戰2019年二級建造師考試，打造零基礎全科直達方案，全新課程套餐，快速進(jìn)步，取證必修課！

　　相關(guān)推薦：

　　全國各地2019年二級建造師考試報考指南

　　2018年二級建造師考試成績(jì)查詢(xún)入口匯總（含分數線(xiàn)）

　　全國2018年二級建造師合格證書(shū)領(lǐng)取時(shí)間及公告匯總
