2012年二級建造師考試《市政公用工程管理與實務》試題案例題第2題

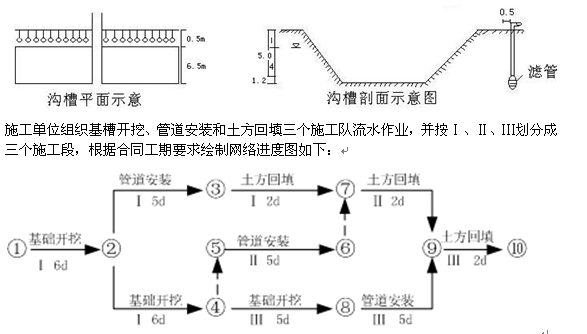

【案例二】背景：某施工單位承接了一項市政排水管道工程，基槽采用明挖法放坡開挖施工，基槽寬度為6．5m，開挖深度5m，場地內地下水位于地表下1m，施工單位擬采用輕型井點降水，井點的布置方式和降深等示意圖如下：

　　問題：

　　1．指出降水井點布置的不妥之處，并寫出正確的做法。

　　2．降水深度是否妥當，如不妥請改正。

　　3．網絡(luò )進度圖上有兩個不符合邏輯的地方，請在圖上用虛線畫出虛工作，讓邏輯更合理。

　　4．計算本工程的總工期，并指出關鍵線路。

　　【參考答案】1．（1）降水井點布置采用單排井點不合理。溝槽深度達到5m，基坑寬度為6．5m，應采用雙排井點布置。（2）井點管與基槽上口邊緣距離為0．5m不合理。井點管應布置在基槽上口邊緣外1．0~1．5m. 2．降水深度為基底以下0．2m不正確，降水深度應為基底以下0．5m. 3．管道安裝1到管道安裝2用虛線連上，箭頭指向安裝2.安裝2指向安裝3，箭頭指向安裝3．還有把4到5節點改成虛箭線，6到7節點改成虛箭線。

　　4．關鍵線路：①→②→④→⑧→⑨→⑩，總工期為6+6+6+5+2=25（天）。

　　答案及解析由網校老師整理而成，據學員反映部分網站未經許可擅自轉載，且出現內容錯誤，請大家以本網為準。
