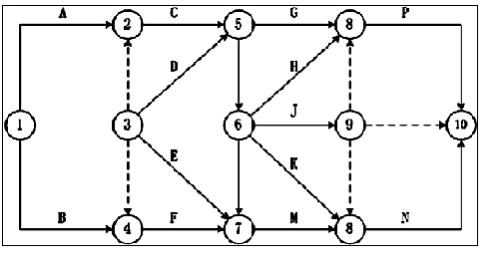

某分部工程雙代號網絡(luò )計劃如下圖所示，其存在的繪圖錯誤有（ ）。
2020年二級建造師考試有部分地區已經進入報名階段，考生們都在積極進行備考，做一下模擬習題也成為許多考生備考時必不可少的一步，今天就為大家提供了《建設工程施工管理》模擬試題及解析，為考生們助跑2020年二級建造師考試!
某分部工程雙代號網絡(luò )計劃如下圖所示，其存在的繪圖錯誤有（ ）。
A.多個終點節點
B.存在循環回路
C.多個起點節點
D.節點編號有誤
E.有多余虛工作
『正確答案』 CDE

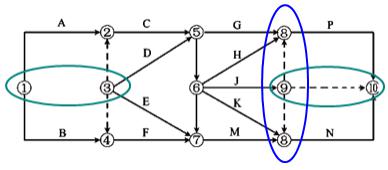

『答案解析』本題考查的是雙代號網絡(luò )計劃。有多個起點節點①和③；有兩個⑧節點和節點指向錯誤③→②，故節點編號錯誤；有多余虛工作⑨→⑩。
本題涉及知識點：
