知識點：結構平衡的條件

【考頻指數】★★★

【考查年份】2011年、2014年、2015年單選

【考點精講】

本知識點分值最多為1分，屬于雞肋部分。但是如果要拿到這1分，需要付出很多時間，尤其是針對在校期間沒有學習過結構力學或者材料力學的學員。如果時間充足而且有一定基礎，可以進行復習；如果時間不充足，完全可以放棄，直接蒙一個選項。

知識點一：力的三要素	力的三要素：大小、方向、作用點 題型特點：直觀文字題
知識點二：平面力系的平衡條件	1.二力平衡條件：兩個力大小相等，方向相反，作用線相重合。 2.平面匯交力系的平衡條件：∑X=0和∑Y=0。 3.一般平面力系的平衡條件：∑X=0和∑Y=0和∑M=0。 題型特點：應用計算題
知識點三：靜定桁架的特點及軸力計算	1.桁架的主要特點（1）桁架的節點是鉸接；（2）每個桿件的軸線是直線，并通過鉸的中心；（3）荷載及支座反力都作用在節點上。 2.桁架的受力桿包括：壓桿、拉桿、零桿 3.桁架內力的計算 （1）去掉約束，畫出桿件受力圖； （2）利用平衡方程，求出約束反力；（∑X＝0，∑Y＝0，∑MA＝0） （3）用截面法計算桁架內力。 題型特點：判斷題、計算題

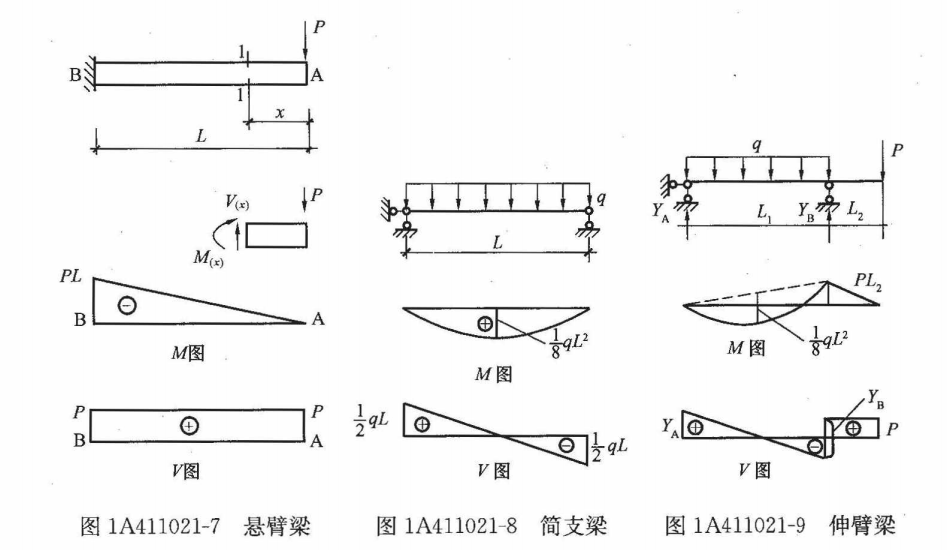

知識點四：?jiǎn)慰珈o定梁的內力計算	1.梁的內力包括剪力和彎矩?！　? 2.梁的剪力圖和彎矩圖。
	4.梁內力的計算步驟 （1）去掉約束，畫出桿件受力圖； （2）利用平衡方程，求出約束反力；（∑X＝0，∑Y＝0，∑MA＝0） （3）用截面法計算出梁的內力：剪力與彎矩。 題型特點：計算題
補充知識點	桿件常見的支座有固定端支座、固定鉸支座、可動鉸支座。 （1）固定端支座，其支座反力為： （2）固定鉸支座，其支座反力為： （3）可動鉸支座，其支座反力為：
