　　1F412012　施工導流方式

　　施工導流的基本方式可分為分期圍堰導流和一次攔斷河床圍堰導流兩類。

　　按泄水建筑物型式可分為：明渠導流、隧洞導流、涵管導流以及施工過程中的壩體底孔導流、缺口導流和不同泄水建筑物的組合導流。

　　一、分期圍堰導流

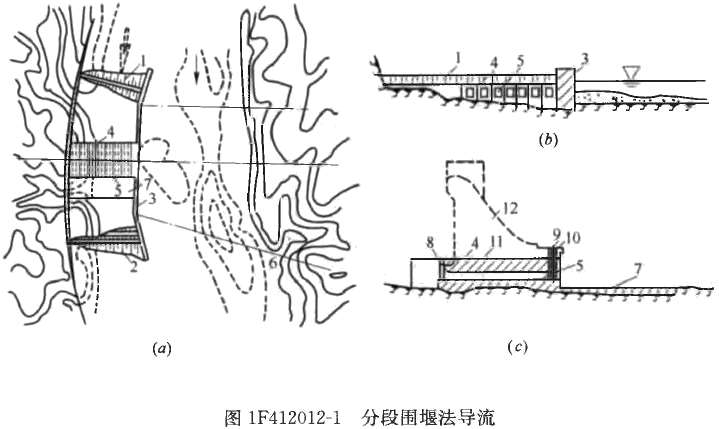

　　(a)平面圖;(b)下游立視圖;(c)導流底孔縱斷面圖

　　1—一期上游橫向圍堰;2—一期下游橫向圍堰;

　　3—一、二期縱向圍堰;4—預留缺口;5—導流底孔;

　　6—二期上下游圍堰軸線;7—護坦;8—封堵閘門槽;

　　9—工作閘門槽;10—事故閘門槽;

　　11—已澆筑的混凝土壩體;12—未澆筑的混凝土壩體

　　根據不同時期泄水道的特點，分期圍堰導流中又包括束窄河床導流和通過已建或在建的建筑物導流。

　　1.束窄河床導流

　　束窄河床導流通常用于分期導流的前期階段，特別是一期導流。其泄水道是被圍堰束窄后的河床。

　　2.通過建筑物導流

　　通過建筑物導流的主要方式，包括設置在混凝土壩體中的底孔導流、混凝土壩體上預留缺口導流、梳齒孔導流，平原河道上低水頭河床式徑流電站可采用廠房導流等。這種導流方式多用于分期導流的后期階段。

　　分段圍堰法導流適用于河床寬、流量大、工期長的工程，尤其適用通航和冰凌嚴重的河道，導流方法費用低。

　　二、一次攔斷河床圍堰導流

　　一次攔斷河床圍堰導流適用于枯水期流量不大，河道狹窄的河流，按導流泄水建筑物的類型可分為明渠導流、隧洞導流、涵管導流等。

　　1.明渠導流

　　這種施工導流方法一般適用于岸坡平緩或有一岸具有較寬的臺地、埡口或古河道的地形。明渠具有施工簡單，適合大型機械施工的優點;有利于加速施工進度，縮短工期;對通航、放木條件也較好。

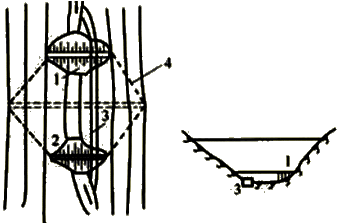

　　圖1F412012—2　明渠導流

　　1—水工建筑物軸線;2—上游圍堰;

　　3—下游圍堰;4—導流明渠

　　2.隧洞導流

　　隧洞導流是在河岸中開挖隧洞，在基坑的上下游修筑圍堰，河水由隧洞下泄。

　　這種導流方法適用于河谷狹窄、兩岸地形陡峻、山巖堅實的山區河流。

　　圖1F412012—3　隧洞導流示意圖

　　(a)隧洞導流;(b)隧洞導流并配合底孔宣泄汛期洪水

　　1—上游圍堰;2—下游圍堰;3—導流隧洞;4—底孔;5—壩軸線;6—溢流壩段;7—水電站廠房

　　龍羊峽水電站導流

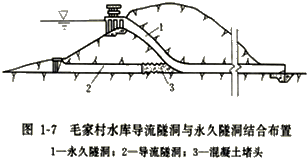

　　毛家村水庫導流

　　3.涵管導流

　　涵管導流(如圖lF412012—4所示)是利用涵管進行導流。適用于導流流量較小的河流或只用來?yè)摽菟诘膶Я?。一般在修筑土壩、堆石壩等工程中采用?/p>

　　(a)　　　　　　　　 (b)

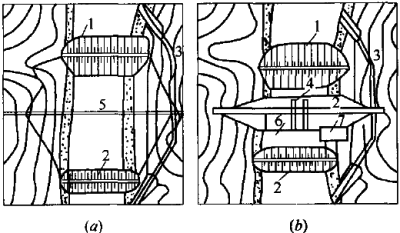

　　圖1F412012—4　涵管導流示意圖

　　(a)平面圖;(b)上游立視圖

　　1—上游圍堰;2—下游圍堰;3—涵管;4—壩體

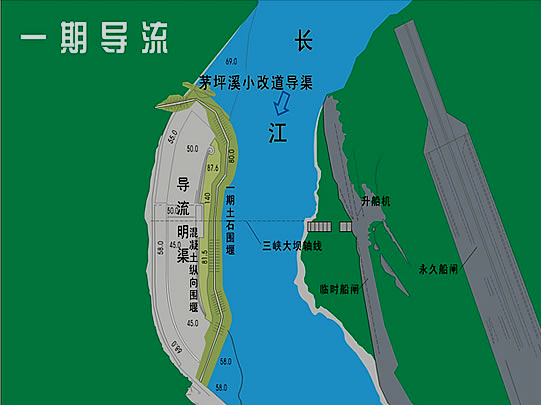

　　三峽一期導流布置圖

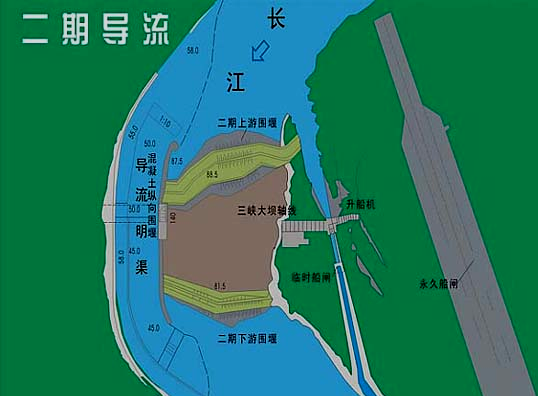

　　三峽二期導流布置圖

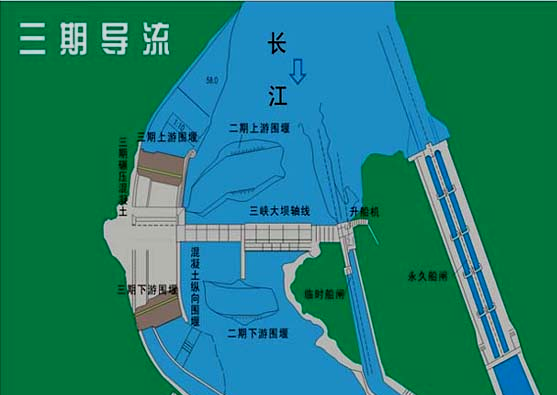

　　三峽三期導流布置圖

　　案例

　　某水利樞紐加固改造工程包括以下工程項目：

　　(1)淺孔節制閘加固。主要內容包括：底板及閘墩加固、公路橋及以上部分拆除重建等。淺孔閘設計洪水位29.5m;

　　(2)新建深孔節制閘。主要內容包括：閘室、公路橋、新挖上、下游河道等。深孔閘位于淺孔閘右側(地面高程35.0m左右);

　　(3)新建一座船閘。主要內容包括：閘室、公路橋、新挖上、下游航道等;

　　(4)上、下游圍堰填筑;

　　(5)上、下游圍堰拆除。

　　施工導流采用深孔閘與淺孔閘互為導流。

　　問題：

　　指出樞紐加固改造工程項目中哪些是控制樞紐工程加固改造工期的關鍵項目，并簡要說明合理的工程項目建設安排順序。

　　關鍵項目：(1)、(2)、(4)、(5)

　　順序：(2)→(4)→(1)→(5)

　　小結：

　　導流方法及其適用性

　　導流思想
