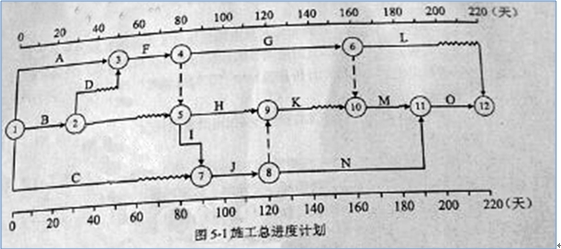

某工程，建設單位與施工單位簽訂了施工合同，合同工期為220天。經總監理工程師批準的施工總進度如圖5-1所示，各項工作均按最早開始時間安排且勻速施工。

　　施工過程中發生如下事件：

　　事件1：工作B完成后，驗槽發現工地地質情況與設計不符。設計變更導致工作D和E分別比原計劃推遲10天和5天開始施工，造成施工單位窩工損失15萬元。施工單位向項目監理機構提出索賠，要求工程延期15天、窩工損失補償15萬元。

　　事件2：工程開工后90天下班時，專業監理工程師檢查各工作的實際進度為：工作G正常；工作H超前10天；工作I拖后10天；工作C拖后20天。

　　事件3：針對事件2，建設單位要求工程按原合同工期完成，施工單位對施工總進度進行了調整，將工作N持續時間壓縮為60天。

　　問題：

　　1、指出圖5-1所示施工總進度計劃的關鍵線路以及工作H、K、M的總時差和自由時差。

　　2、事件1中，施工單位應向項目監理機構報送哪些索賠文件？項目監理機構應批準的工程延期和費用補償分別為多少？說明理由。

　　3、事件2中，分別指出第90天下班時各工作時間進度對總工期的影響，并說明理由。

　　4、事件3中，指出計劃調整后工作H、K、M的總時差和自由時差。

　　【參考答案】：

　　問題1：

　　關鍵線路：1-3-4-5-7-8-11-12工作H的總時差40天，自由時差10天工作K的總時差30天，自由時差20天工作M的總時差10天，自由時差10天問題2：

　　施工單位應向項目監理機構報送的索賠文件有：事件發生的28天內遞交索賠意向通知書，詳細說明索賠理以及要求追加的付款金額和延長的工期，并附必要的記錄和證明材料。

　　工程延期的補償為0.因為D工作延誤10天，總時差10天，不會(huì )造成工期延長；E工作延誤5天，總時差20天，不會(huì )造成工期延長。

　　費用索賠15萬元。因為地質情況與設計不符屬于建設單位責任。
