摘要：針對泵房與儲水池相距較遠的情況，采用無線變送液位控制系統，闡明元器件的選型、系統工作過程和應用效果，節能顯著。

　　關鍵詞：遠程供水；液位變送器；

　　一、概述

　　常德卷煙廠零陵卷煙分廠廠外有一座自備水泵房，設有2臺供水泵，功率75kW，流量160m³/h.泵房與廠內的儲水池相距有3km.供水運行方式是人工定時巡檢，電話通知泵房進行操作，儲水池經常發生溢水或缺水事件。為了節能、節水和挖潛增效，以及解決因缺水而影響生產的問題，對該泵控制系統進行了改造。由于泵房與儲水池相距較遠，并且中途地形復雜，難以建立有線連接和控制。為此，采用了浙江雙欽科技有限公司生產的多功能無線變送液位控制系統。在儲水池內安裝液位傳感器，儲水池旁安裝多功能液位變送器，廠內車間和廠外泵房各安裝了一套多功能液位控制器。通過液位變送器與控制器的無線傳送方式，實現了儲水池、廠外泵房和廠內車間的無線通信和遙控。

　　二、系統元器件的選用及構成

　　1.系統的選擇及主要參數

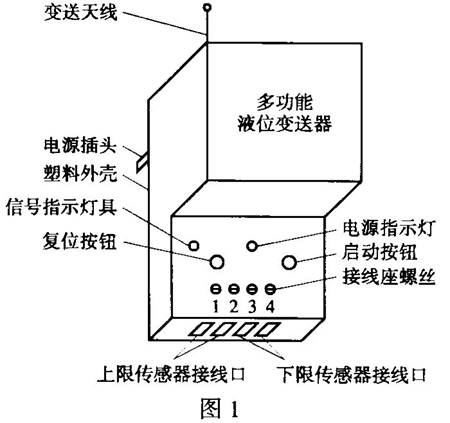

　　考慮到無線電信號在遠程傳輸過程中的折射和反射會(huì )形成死區及不穩定區域，不同的收發環境會(huì )有不同的收發距離。為確保信號的有效傳送，并根據現場情況，系統的主機配置一臺變送器（圖1）和兩臺控制器，型號為SCYK2S108.該主機有效控制距離為5km，還可穿透12層以上樓層障礙。

　　主機的主要技術參數：電源220VAC50Hz；工作環境溫度－20～45℃；控制器帶負載能力：①直接輸出220VAC5A.②間接控制為單相、三相和直流；靜態功耗＜1W.

　　2.水位傳感器的選擇

　　傳感器長期置于水池內，浸泡在水中，一般的傳感器極易結垢和腐蝕氧化。這樣，不僅使液位檢測失效，又可能污染水源。為確保檢測的安全可靠性，選擇與SCYK2S108型控制器配套使用的SCG101U型傳感器。該傳感器的主體材料為食品塑料，觸點材料為特制合金，工作環境的水溫要求在－20～120℃之間。

　　3.傳感器與變送器連接線的選擇

　　傳感器安裝分為上／下限水位各一個，由4根線連接，為避免受到干擾和失真，同時考慮其機械強度，選用KVVP4×l.5mm屏蔽控制電纜。

　　三、系統工作過程

　　1.水泵進水端的水源檢測

　�。�1）水源單點檢測方式將控制傳感器選擇開關撥到Ⅰ位，控制器在接通電源或在水源缺水后來水時，水源指示黃燈將延時10min點亮，此時可以按一下紅色復位按鈕，若水源充足，本指示燈則熄滅，延時被取消。若不需要缺水延時功能，將控制器1、4接線短接。在水源缺水或延時狀態，水源指示黃燈均被點亮，水泵不工作。

　�。�2）水源上／下限雙點檢測方式將控制傳感器選擇開關撥到Ⅱ位，當水源液面低于下限時，水源指示黃燈被點亮，顯示水源缺水，當水源液面升至上限后，水源指示黃燈熄滅，水源充足。在水源指示黃燈點亮期間水泵不工作。此傳感方式不具備延時功能。

　　2.自動控制

　　在水池液面低于下限時，信號指示藍燈閃爍、運行指示綠燈點亮，此時水源指示黃燈若熄滅，控制器則即時啟動水泵，否則將進入缺水待運行狀態，等待水源充足且水源指示黃燈熄滅后，才啟動水泵。當水池液面上升觸及下限時，信號指示藍燈熄滅。當水液面上升觸及上限時，信號指示藍燈、上限指示黃燈同時閃亮，運行指示綠燈熄滅，水泵停止工作。當水池液面下降低于上限時，信號指示藍燈與上限指示黃燈同時熄滅。當水池液面低于下限后將再次啟動水泵。如此周而復始，實現全自動控制運行。

　　3.手動控制

　　在控制器上限指示黃燈熄滅時，按下變送器或控制器上的綠色啟動按鈕，控制器上運行指示綠燈點亮，此時若水源充足且液源指示黃燈熄滅，則立即啟動水泵，水滿后自行停泵。在水泵正在泵水期間，且信號指示藍燈熄滅，按下變送器或控制器上的紅色復位按鈕，即可暫停泵水，從而實現自動手動的完美結合。

　　四、應用效果

　　運行結果表明，該系統自2006年6月份投運后，合理供水，確保了生產正常用水的需要，從未出現溢水和缺水事故，節能效果顯著，全年節約水費達17.28萬元。投資費用約為0.8萬元、投資少，見效快。
