摘要：空調工程建成后，通過試運轉，或者運行數年后，達不到原設計的要求，需要提出改造或改進措施，這是工程技術人員經常接觸的任務。本文對若干密集型生產車間的空調系統運行的調查結果顯示：有較多的車間新鮮空氣量嚴重不足；空氣過濾器嚴重積塵；換氣次數下降；溫濕度偏離設計要求；冷卻水贓污結垢致使系統失效。對于這些實際工程中的常見故障，通過理性分析究其原因，用以引起設計者和管理者的重視。

　　關鍵字：室內正壓 平衡點 滲透空氣量 壓力特性 污垢熱阻

　　1 第一類常見故障———新鮮空氣量嚴重不足

　　這類故障多見于工業空調中。

　　例1.某電子產品裝配車間空調系統運行至今逾10年。據管理者反映，夏季車間空調品質逐年惡化，現今干球溫度經常超過30℃，相對濕度在70% 以上。最使操作工難以忍受的是新鮮空氣量嚴重不足，去年曾出現工人昏厥中暑在車間。

　　例2.某顯示器裝配老化車間，工人反映投產5年來，上班總感到氣悶難受。

　　分析這類車間的特點是，車間面積較大，工藝設備發熱量一般，但屬流水線裝配，操作工人密度高，最低人均占有面積不足6㎡（包括運輸通道）。

　　密集型的工業空調新鮮空氣的重要性，在《采暖通風與空氣調節設計規范》（GBJ 19-87）第5.3.8條明確要求“…… 或保證每人不小于30CMH的新風量的最大值確定”，對于這一基本要求，設計方案都予以考慮了。然而，要在空調系統運行后能有效地引入新鮮空氣（尤其在人員密集的車間）卻需要在系統上進行研究。

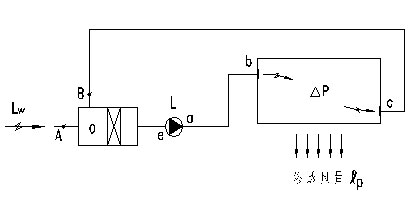

　　工業空調最常見的系統型式如圖1所示

　　這種單風機的運轉系統不設置獨立的排風，省電、省地、省設備，被多數業主所接受。這種系統的正常運轉，從理論上講有兩點必須控制好。

　　1.1 室內正壓△P

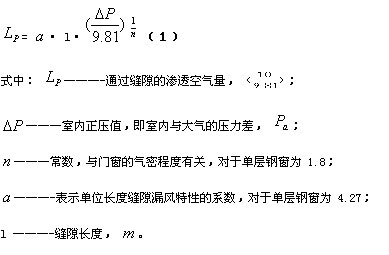

　　系統開始運轉后，由于新風Lw的吸入，室內空氣壓力增加，當增加的△P足以通過窗縫、門縫滲透到室外的空氣量Lp=Lw時，系統的運轉達到了空氣的平衡，此時的△P為室內的正壓值，一般設計采用△P=5~10Pa，按作用壓差法室內的滲透空氣量可用下式計算

　　1.2 室內回風與新風的混合點O

　　O點被稱為回風和新風的平衡點。該點的控制是通過A、B風閥的調節完成的。

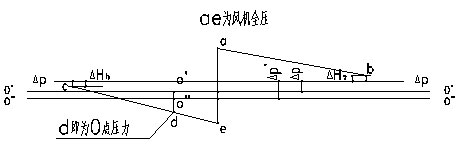

　　圖1系統的運轉壓力特性可用 圖2表示

　　O為大氣壓力線，△P～△P為室內正壓線，ab為送風管的壓力降， △Hs為送風口的壓降，△Hh為回風口的壓降。Cd 為回風管壓降，de為空調箱壓降。 d點處于負壓狀態，由于負壓值O‘d的存在，大氣被吸入混合箱內。

　　以上描述是設計意圖與運轉的實際效果達到一致時，則此空調系統處于正常運轉狀態。但是對于密集型的工業廠房，由于操作人員眾多，新風的需要量較大，而滲透空氣量是由不定因數的窗縫所左右，因而新鮮空氣量供應不足現象時有發生，這是工業廠房中常見的故障。

　　例1的原設計資料為：裝配車間面積為4320㎡，層高為4.5M，設計風量為164600CMH，操作人員800余人，按每人30m3/h計，新風量占設計風量的15%，即24610CMH，無單獨排風系統，設計室內正壓為10Pa，系統的流程如圖1所示。分析其主要原因是車間排風不暢，導致室內正壓升高，降低了新風的供應量，并計算如下。

　　根據式1，為保證車間正壓值10Pa，其縫隙長度應為：

　　由于車間的氣密性較好，其縫隙長度僅為設計的1/2強，約為3000m，為了達到空氣量的平衡，室內將自動地升高其正壓值，根據式（1）

　　參看圖2，由于室內正壓的提高，在風機風壓變化不大的情況下，相當于大氣壓線O‘～ O’下降至O“～ O”虛線所示，而負壓值O‘d減為O“d ，因而必然降低新鮮空氣量的吸入，這是導致新風減少的理論根據，也就必然反映到實際工程中去。

　　同時，室內過高的正壓值，將造成風機流量的降低，減少了對車間的供冷量，使車間的溫度升高。因而即使開大風閥A（見圖1）增加新風的吸入使車間內保持風量平衡，但溫度的升高是不可避免的。唯一的解決途徑是設置車間的排風系統。有了排風系統可以避免不定因素縫隙的影響，根據設計要求靈活地控制風量平衡和熱量平衡，提高空調系統運轉的經濟性。

　　排風系統就應負擔24610 CMH-12950 CMH = 11660 CMH的排風量。有了排風系統，室內正壓是非常容易控制的。

　　近年來不少資料闡述，空調工程應重視排風系統的設計，避免單純靠室內正壓無組織進行排風的弊端，其原因即在于此。

　　2 第二類常見故障———冷卻水系統失效；表冷（加熱）器嚴重積塵這是普遍存在而又疏于重視的問題。

　　2.1 冷卻水贓污結垢對系統的影響

　　某工程設計，冷卻水為一機一泵一塔的開式系統，冷卻水必須與大氣進行熱濕交換，因此水質極易惡化。雖然有5% 以上的補充水，但水管、塔、主機冷凝器贓污結垢現象必然存在。系統雖設置了除污過濾器，但長期不予清理，而大大影響了冷卻水的交換效率。

　　冷卻水系統的換熱能力：

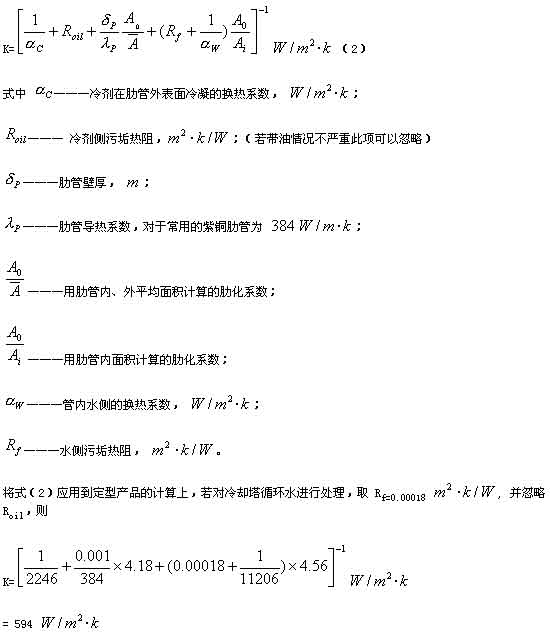

　　對于臥式肋管冷凝器，若以外表面為基準的水冷式冷凝器，其傳熱能力的計算應用下式：

　　若對冷卻塔的循環水不進行處理，則水側污垢熱阻最小值（不計水中鈣鎂離子濃縮后的沉淀）也要達到Rf =0.0005m²·k/w， 將式中的Rf=0.00018改成Rf=0.0005，其他數值不變，則其計算結果為k=3180.0005m²·k/w，傳熱能力下降了46% .

　　這是導致制冷能力下降的原因所在，因而在操作管理上不僅要處理（過濾等），還要定期換水，以減少水中鈣鎂離子的濃縮，才能確保冷卻系統的正常運行。

　　2.2 表冷（加熱）器積塵對換熱能力的影響

　　空調系統的正常使用，除了有效的冷卻水系統外，尚包括空調水系統及空調風系統兩方面。一般空調水均采用閉式系統，如果不是滲漏的原因，不會(huì )有補充水的需求，因此，相比冷卻水而言，水的臟污結垢程度要輕得多。而表冷器風側的情況就完全不同。

　　例1工程的空調風系統自運行近10年，從未清掃過，過濾器亦從未更換過。當過濾器的阻力超過其終阻力后，使循環風量逐年下降，車間溫度上升，于是簡單地將過濾器拆除。由于表冷（加熱）器得不到保護，而新回風混合空氣中的塵埃粒子無遮攔地黏附在最需要清潔的表冷（加熱）器上，使熱濕交換效率大幅下降。

　　表冷器的換熱能力：

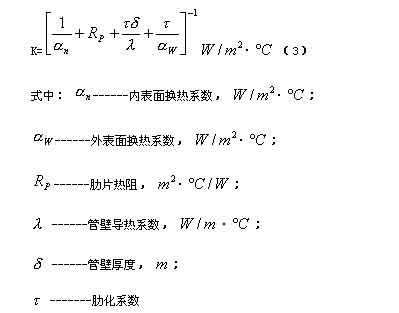

　　計算表冷器換熱能力的典型公式

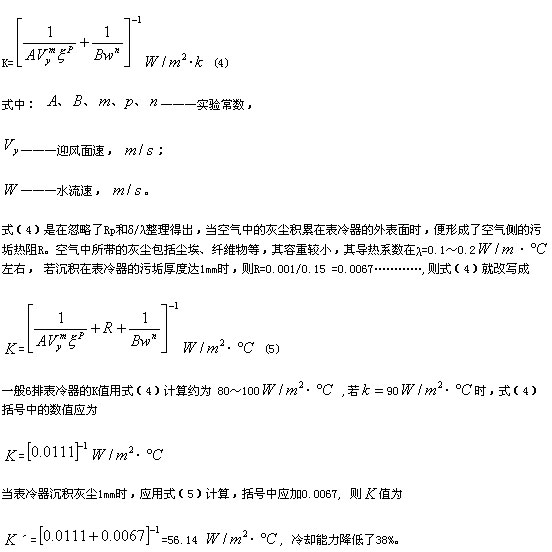

　　由于肋片多為鋁片或銅片，同時，對于銅管的δ在1左右，而銅管壁的λ甚大，因而Rp和δ/λ甚小，可以忽略不計。于是計算表冷器的公式多用實驗測定的數據并整理成以下的形式

　　3 結論

　　對于密集型生產車間必須重視排風系統的設計。由于人員是基本固定的，新風量也是固定的，因此在有條件時可以考慮雙風機系統；無條件時可以采用分散的排風措施。

　　要重視冷卻水的設計及運行管理。設計中可以采用1％～5％的旁濾式機械過濾器（級配石英砂），并加電子（或靜電）除垢器；管理上要做到定期更換冷卻水也是必要的；

　　合理選用空氣過濾器。對于電子裝配車間的新回風，可采用G4 型初效過濾器較為合適（對于舒適性空調可采用G3型），并設壓差報警裝置，以示定期更換過濾器，確保表冷（加熱）器的潔凈，維持其正常的換熱能力及循環風機的高效工作點，以發揮空調系統的正常作用。

　　參考文獻

　　1 清華大學等校。 空氣調節。 北京：中國建筑工業出版社， 1981

　　2 彥啟森。 空氣調節用制冷技術。 北京：中國建筑工業出版社， 1985

　　3 錢以明。 高層建筑空調與節能。 上海：同濟大學出版社， 1990

　　4 中國電子工業設計院。 空氣調節設計手冊， 北京：

　　中國建筑工業出版社， 1983

　　5 W.P.Jones. Air Conditioning Engineering. Glasgow： Preat Britain by Bell and Bain Ltd. 1973
