摘要：對通風管道中的氣固兩相流動流場進行數值模擬，是研究顆粒在通風管道中的運動軌跡。計算中，將氣相作為連續介質，采用RSM湍流模型，并用SIMPLE算法對流場進行數值模擬；將固相作為離散體系，采用隨機軌道法計算其運動軌跡。計算時，分別選用6種顆粒直徑為計算工況，計算結果顯示出顆粒運動軌跡，并指出其與氣流速度和顆粒直徑相關。

　　關鍵詞：灰塵 風管 運動軌跡 數值模擬

　　空調通風系統的衛生狀況與人群健康密切相關。令人記憶猶新的是2003年春季“非典”事件，因為不能排除空調通風系統傳播“非典”病毒的可能，導致全部中央空調系統暫停使用[1].這一事件引起了廣大公眾對空調通風系統可能成為傳染病的一種空氣傳播渠道的高度重視。改善空調通風系統的衛生狀況，方法之一是了解掌握粉塵的產生、運動、沉積過程。

　　在通風管道中的流動是由氣體與顆粒組成的氣固兩相流動，不同物性的顆粒和粒徑在流場中具有不同的運動軌跡，并且反過來會(huì )影響氣相流動。通風管道中的顆粒軌跡的研究對于粉塵顆粒在通風管道中動態沉積的研究有著十分重要的意義。

　　目前，描述兩相或多相流動的方法可分為兩大類[2]：一類是只把流體作為連續介質而把固體相作為離散體系，探討顆粒動力學，顆粒軌道等；另一類是在把流體作為連續介質的同時，把固體相也作為擬連續介質或擬流體，設其在空間中有連續的速度和溫度分布及等價的輸運性質（粘度、擴散和導熱等）。本計算中采用的是顆粒軌道模型，它是目前在工程中應用最為廣泛的湍流氣固兩相模型。該模型用拉格朗日方法（即跟蹤顆粒的運動軌道的方法）來描述顆粒的運動，它把氣體看作連續介質，把顆粒相看作是與氣體有滑移的（滑移可能很大）、沿自身軌道運動的離散群，把顆粒群與氣體的質量、動量和能量相互作用當作是某種介質的連續分布于兩相流空間的物質源、動量源和能量源。由于在本計算模型中顆粒直徑較小，濃度較低，顆粒對氣體的影響不大，所以在計算中忽略固體顆粒對氣體的影響，而只考慮氣體對顆粒的作用[3].這樣，就可以先計算出通風管道中的氣體流場，再計算顆粒在流場中的運動軌跡。

　　1.氣體流場的計算

　　1.1計算對象

　　圖1模擬對象

　　本文是以二維通道的平直段為研究對象，其尺寸為3×0.1（長×高，單位：m）。其物理模型如圖1所示。

　　1.2計算方法與邊界條件

　　對于通風管道內湍流流動，選取了RSM模型和有限差分法。在控制方程建立起來以后，采用了Patankar和Spalding提出的SIMPLE算法來對控制方程進行數值求解[4].

　　計算中需要給出的邊界條件有入口條件、出口條件、中心線以及固體壁面條件。計算中對于這些邊界條件的處理采用的是通常的方法。

　　1.3計算結果

　　從圖2中可以看出，當流體從通道入口進入通道后，受流體粘性的阻礙。流體在邊界層內的流速減小。根據連續性條件，壁面附近流動的滯緩必然促使邊界層外的流動處于加速狀態，而邊界層外的加速又抑制了邊界層的增厚及產生壓強的順壓梯度。在下游一定距離，通道壁上的邊界層在軸心處匯合，進入流動充分發展段。

　　2． 粉塵顆粒軌跡的計算

　　2.1 顆粒運動方程

　　通風管道中粉塵顆粒所受的作用力是比較復雜的[5]，其中包括重力、附加質量力、氣體作用于顆粒的拽力 、壓力梯度力、虛假質量力以及Magnus力、Saffman力、Basset力等，此外還可能會(huì )受到熱泳和光泳的作用。

　　根據通風管道中流動的實際情況，本文在計算中主要考慮了重力和拽引阻力的作用，忽略了較為次要的作用力，這種簡化在不影響計算結果可靠性的同時突出了問題的主要特征，同時也回避了一些次要作用力在計算中帶來的困難。這樣，可以得到如下的顆粒運動方程式：

　　（1）

　　式中：為顆粒的單位質量拖曳阻力（drag force），其中

　　（2）

　　式中：為氣體相速度,為顆粒速度,為流體動力粘度,為氣體密度，為顆粒密度，為顆粒直徑， Re為相對雷諾數（顆粒雷諾數

　　2.2顆粒相的邊界條件

　�。�1）進口（初始）條件

　　本計算塵粒從通道入口噴入，速度與氣流速度相同

　�。�2）壁面邊界條件

　　本計算在壁面采用逃逸離散相（reflect）邊界條件：顆粒在此處反彈而發生動量變化。

　�。�3）出口邊界條件

　　本計算的顆粒相在出口取為“escape”邊界條件

　　3.計算結果及討論

　　本文分別對通道內塵粒的運動軌跡進行了模擬。在模擬的過程中，只改變進口的速度和塵粒的粒徑，其它條件不變。

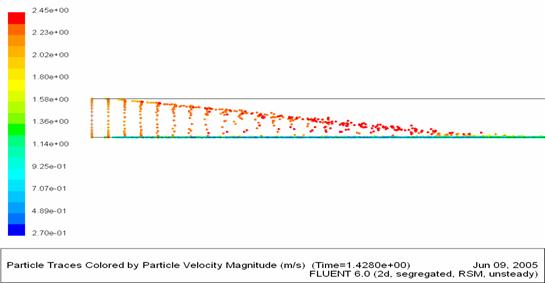

　　圖3 進口速度為2.2m/s，粒徑為70時，塵粒的運動軌跡曲線

　　由圖3中可以看出，塵粒經過一定時間運動到通道底部。塵粒的運動軌跡與塵粒所受到的力密切相關。當塵粒在通道內運動時,它受到重力和拖曳阻力的作用。重力的大小與塵粒的粒徑密切相關，拖曳阻力的大小與塵粒和流體的速度差具有直接的關系。由上圖可知對于塵粒的粒徑為70，進口風速為2.2m/s的工況，重力的作用比拖曳阻力的影響大，最終塵粒能夠沉降到通道底部。

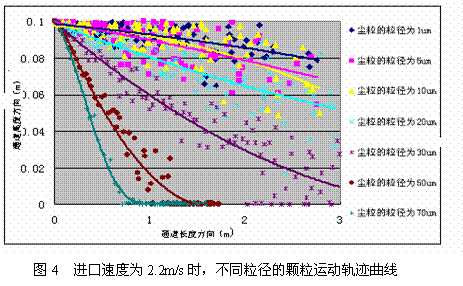

　　圖4是當塵粒和流體的進口速度為2.2m/s時,不同粒徑的塵粒的運動軌跡曲線。從圖中可以看出塵粒的粒徑在1～10之間時，塵粒沒有沉降的趨勢, 不能運動至通道底部；當塵粒的粒徑大于10，塵粒開始有沉降的趨勢，當塵粒的粒徑達到50時，塵粒能夠運動至通道底部；之后隨塵粒粒徑的增大，顆粒越快運動至通道底部。當塵粒的粒徑達到70時, 塵粒沉降至距通道入口0.8m處。粒徑在1～10的塵粒,雖然有沉降的趨勢,但是并不能沉降至通道底部。

　　結束語

　　灰塵的數值模擬是一個復雜的課題。其研究范圍之廣，存在問題之多。本文僅限于初步的探索。

　　就筆者在研究中發現和遇到的問題，提出以下幾點建議。

　�。�1）時間步長的選取直接決定著計算結果的正確性。因此在以后的計算中需要多加重視。

　�。�2）建議以后的研究中能夠進行實驗，從而將實驗與模擬相結合。

　　[參考文獻]

　　[1]劉一君。公共場所集中式空調系統污染及健康危害[J].公共衛生與預防醫學,2004,15（5）。

　　[2]李孔清。室內懸浮顆粒數值研究及輻射計算：[學位論文].長沙：湖南大學,2003

　　[3]Mark Raymond Sippola. Particle Deposition in Ventilation Ducts：[serial online].America： the University ofCalifornia,2002

　　[4] 陶文銓。數值傳熱學（2）[M]. 西安：西安交通大學出版社,2001

　　[5] 蘇明旭等。管式電除塵器中粉塵運動軌跡的數值模擬：[南京航空航天大學學報].2000,4

　　作者：趙菊恒
