1、引言

　　空調設計是以經濟技術合理的系統以及設備選型實現所要求的室內氣候環境（溫度、氣流、污染物濃度等的分布）。為實現對這些環境參數的合理控制，有必要把握其分布特征，CFD計算是除模型實驗以外的可詳細研究室內氣流分布特征的重要手段〔1-41.相比傳統的模型實驗與經驗公式預測流體的流動與傳熱，CFD計算具有成本低、速度快、資料完備等優點。

　　很多學者對空調的氣流組織進行了深入的研究，這些研究大多采用穩態的模型，其研究大多不考慮室內與室外的熱源、房間內部主要是空態的，這與實際運行時的情況有一定的區別。本文的研究是比較壁掛式空調在窗輻射、室內熱源與墻體熱源的情況下，對室內三維流場、速度場進行計算模擬，分析室內的流場與溫度場。

　　2 、幾何模型

　　為了簡化實際問題，便于分析，在建立數學模型前對室內氣體的流動作如下假設：

　　1）室內氣體滿足牛頓內摩擦定律，為牛頓流體；2）室內氣體溫度變化不大，密度可視為常數；3）室內氣體的流動形式為穩態紊流；4）在紊流中心區，忽略能量方程中由于粘性作用而引起的能量耗散。

　　以傳統室內壁掛式空調為研究對象，對其溫度場進行數值模擬計算。

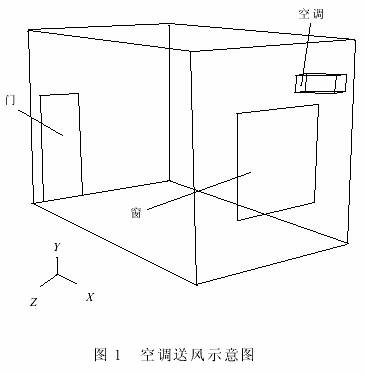

　　建立房間三維立體模型，長、寬、高分別為 5 m、4 m、3 m. 如圖 1，空調安裝高度為 2.5 m. X、Y、Z 3 方向坐標也表示于圖中，設定空調的原始參數如下。

　　幾何尺寸：800 mm×300 mm×200 mm；出風角度：45°；

　　出風速度：送風速度 2.6 m/s；制冷量：2500 W；

　　出風溫度：制冷時 18℃，制熱時 18℃。

　　根據已知參數，建立適當的房間有限元模型。為使結果盡可能接近真實情況，邊界條件設定為：6 面墻處于絕熱狀態，制冷運行時的壁面固定溫度為 30℃（制熱時為 5℃），空調本身不發熱，房間內部無任何熱源。

　　2.1 k -ε 方程模型

　　數學模型采用 k -ε 雙方程模型[3]. 模型的基本微分方程包括連續方程、動量方程、紊動能 k方程及紊動能耗散率ε方程，分別表示如下：

　　k 方程：

　　ε 方程：

　　式中：

　　ρ 和 μ 分別為容積分數平均密度和分子粘性系數； μt 為紊流粘性系數，它可由紊動能 k 和紊動能耗散率 ε 求出：

　　式中，Cμ ＝0.09 為經驗常數。 σk 和 σε 分別為 k 和 ε 的紊流普朗特數，其中 σk =1.0，σε =1.3. Cε1＝1.44 和 Cε2 ＝1.92 為 ε 方程常數。 Pk 為由平均速度梯度引起的紊動能產生項，定義為：

　　數值求解算法采用控制容積法，在每個控制容積單元中對微分方程進行積分，再將積分方程線性化，把控制方程離散為可以數值求解的代數方程，就可以得到相應各未知變量，如壓力、速度、紊動能 k 及其耗散率 ε 等變量的代數方程組，然后再對方程組進行求解，就可以求出各未知變量及其空氣的溫度（或焓值和）。

　　　3、 模擬結果與分析

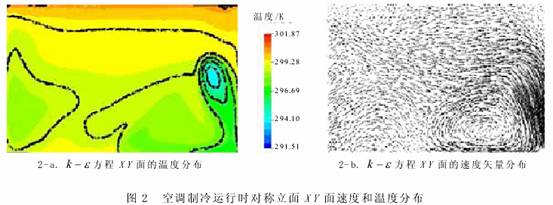

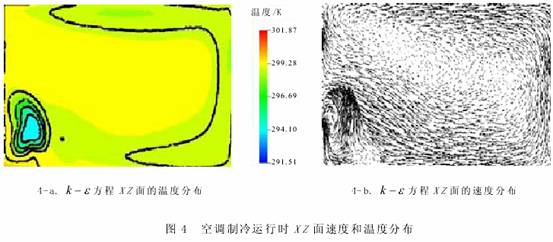

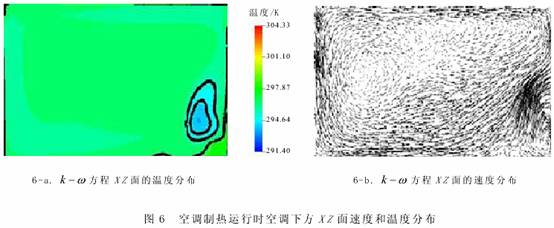

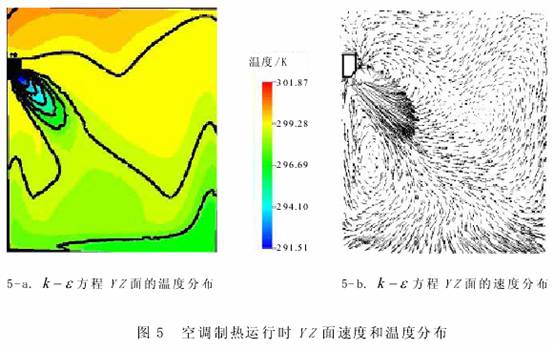

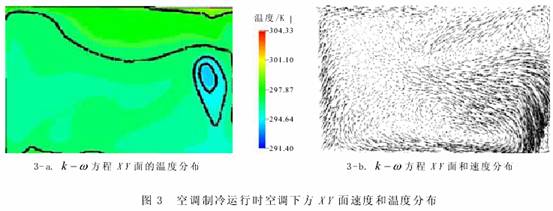

　　有了以上的數學模型和物理邊界條件，筆者模擬了該空調房間的流場和溫度場，并選取了其中具有代表性的斷面進行分析，模擬結果見以下各圖。

　　由上述空調的兩種運行狀況可以看出：在空調制冷運行時，由于冷空氣自身的下墜，靠近地面的水平面的溫度較低；由于空調射流的自身卷吸作用，加速了冷熱空氣的混合，從而使其室內溫度場分布較為均勻。 在空調制熱運行時，由于熱空氣的浮力作用，熱空氣難以到達地面附近，在人體垂直方向上存在溫度梯度，頭部比腳部溫度高，這是由于冷空氣較熱空氣密度大，向下趨勢明顯，從而導致房間下部要比上部降溫快。 溫度差會(huì )造成人體局部性熱感不適，隨著時間推移溫度梯度會(huì )逐步漸小。

　　4、 結論

　　本文利用湍流 k -ε 、 k -ω 方程計算了壁掛式空調的制冷與制熱運行時的三維速度與溫度場，分別比較了制冷與制熱運行時 3 個不同坐標平面內的速度與溫度分布。 空調的制冷與制熱運行的兩個工況，制冷運行中出現了冷風下墜現象，在制熱運行中有部分熱空氣未經充分熱交換而直接回流，能量利用不充分，溫度均勻性也不好。 利用 CFD 計算可以改善室內的氣流組織，通過改變空調不同氣流出口速度、不同的出口角度從而得到合理的氣流組織形式，這是采用傳統的射流理論無法做到的。

　　參考文獻：

　　[1] 湯廣發。 室內氣流數值計算及模型試驗[M]. 長沙：湖南大學出版社，1989.

　　[2] Davidson L, Nielsen P V. Large eddy simulations of the flow in a three dimensional ventilated room[A]. Proc of ROOMVENT'96 on Air Distribution in Rooms[C]. Japan, 1996.

　　[3] Lannder B E，Spalding D B. Mathematical models of turbulence[M]. London and New Tork： Academic Press，1972. 90-110.

　　[4] 張智力, 吳喜平。 CFD 基本算法及其在暖通空調領域中的應用[J]. 能源技術, 2002, （2）： 9-11.
