摘要：該小區建筑面積約為5萬平方米，小區內包括七棟小高層住宅、一個地下車庫和兩棟兩層的臨街商鋪。住宅樓中1�！�4＃樓為十四層，5�！�7＃樓為十二層。

　　關鍵詞：居住小區 給排水系統 體會(huì )

　　隨著我國國民經濟持續穩定發展和人民生活水平的提高，對居住品質也有了新的更高的要求。給排水、水消防系統設計作為居住小區設計的重要一環，也要相應適應新形勢新要求，采用國家推廣和推薦的新工藝、新技術、新產品、新材料，認真貫徹執行國家節能、節地、節材的有關規定，為現代居住小區品質的提高作出自己的貢獻。下面根據筆者日前完成的上海某住宅小區給排水、水消防系統的設計談?wù)勛约旱捏w會(huì )。

　　該小區建筑面積約為5萬平方米，小區內包括七棟小高層住宅、一個地下車庫和兩棟兩層的臨街商鋪。住宅樓中1�！�4＃樓為十四層，5�！�7＃樓為十二層。

　　一、給水系統

　　該小區從周?chē)�市政供水管網引兩路DN200供水管入小區，在小區內形成環狀管網，供給小區內生活和消防用水。根據《建筑給水排水設計規范（GB50015-2003）》3.2.5.7的規定在引入管上設置倒流防止器。

　　根據當地自來水公司提供資料，引入管處水壓為0.16Mpa，臨街商鋪和地下車庫生活用水由市政供水管網直接供給。

　　住宅樓部分生活用水采用市政供水管網—地下不銹鋼生活水池—生活加壓泵—屋頂不銹鋼生活水箱—住戶的供水方式。地下生活水池和生活加壓泵（根據當地自來水公司管理要求每棟樓設置一組水泵）設在地下車庫的小區集中泵房?jì)�。每棟樓每單元均設置屋頂水箱，根據服務人數不同水箱容積選用為6～8m3.對于靜壓大于0.35Mpa的用水點，經可調式減壓閥（閥后壓力0.12Mpa）減壓后供給。

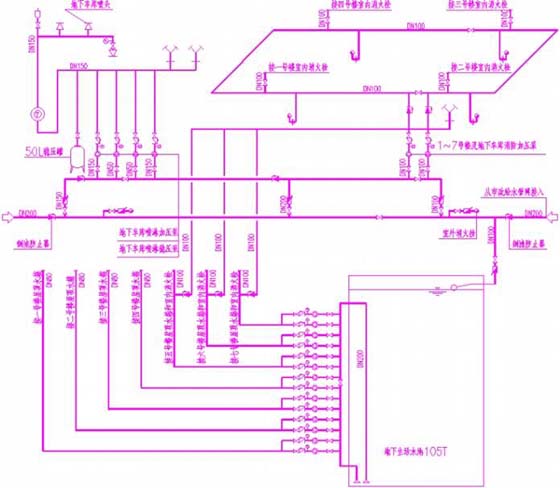

　　《民用建筑水滅火系統設計規程（DGJ08－94－2001）》（上海市地方規范）6.1.1條規定“十二層及十二層以下的住宅在設置小區集中給水泵房時，其室外敷設的室內消火栓給水管道可與生活給水管道合并設置，但室內的豎管應分別設置”，該小區5�！�7＃樓為十二層，根據此條規定其室外敷設的室內消火栓給水管道可與屋頂水箱進水管合并設置，在每單元入口處兩者分開，屋頂水箱進水管上設置機械的緊急關閉閥，在消防水壓時自動關閉以保證消防用水的給水。室內消火栓給水管道上設置倒流防止器，以避免消防管內死水倒流污染生活用水。1�！�4＃樓室內消火栓給水管道和屋頂水箱進水管按常規分開敷設。給水系統原理圖如附圖1所示：

　　根據當地自來水公司要求生活用水和消防用水要分開計量，因該小區室外管網設計為生活和消防合用，所以在每只室外消火栓前、消防水泵進水管上、地下生活水池進水管上及其他生活用水接入點上均分別設置水表。住宅樓內每戶分別在公共部位管道井內設置水表。

　　住宅內熱水由設在廚房?jì)鹊目焖偃細鉄崴�器供給。

　　二、雨水、排水系統

　　住宅部分衛生間排水采用污廢水分流的方式，并設置專用通氣立管。三根立管管徑均為De110，暗敷在浴缸端部的管道井內。廚房?jì)仍O置一根De110排水立管，伸頂通氣，廚房地面不設地漏。設在北陽臺的洗衣機和陽臺排水合用一根De75排水立管，并接到室外污水管網。

　　屋面雨水采用天溝排水，通過87型雨水斗收集經De110屋面雨水立管排到一層建筑周?chē)�的明溝，南�?yáng)臺雨水經De75陽臺雨水立管排到明溝，空調冷凝水通過De50冷凝水立管有組織收集排到明溝。在明溝適當位置設置一定數量的小雨水口排水到建筑周?chē)�雨水井�?/p>

　　三、水消防系統

　　該小區內水消防系統包括室內外消火栓系統和噴淋系統。住宅樓、臨街商鋪、地下車庫設置室內消火栓，地下車庫內設置噴淋系統。

　　室外消火栓采用低壓給水系統。

　　為便于臨街商鋪部分單獨的物業管理，臨街商鋪室內消火栓單獨設置一套系統，采用穩高壓制，消防泵房設置在臨街商鋪地下室內，消防加壓泵直接從市政供水管網吸水。

　　地下車庫和1�！�7＃住宅樓合用一套室內消火栓系統，采用臨時高壓制，消防加壓泵設在地下車庫的小區集中泵房?jì)�，直接從市政供水管網吸水。在1＃樓屋頂（小區最高處）設置單獨的屋頂消防水箱（6m3）。

　　地下車庫內設置噴淋系統，采用穩高壓制。

　　集中泵房?jì)认�防加壓泵和噴淋加壓泵合用一根吸水管，吸水管上設有三根進水管與室外市政供水管網連接，其中一根進水管為消防加壓泵和噴淋加壓泵共用。噴淋加壓泵側吸水管上設置兩套倒流防止器，以避免噴淋管網中死水經消防泵倒流到5�！�7＃樓屋頂水箱進水管中。

　　地下車庫內消火栓供水管形成環狀管網，1�！�4＃樓的室內消火栓管從地下車庫內消火栓環網上接出，此環網兩根供水管上設置倒流防止器，以避免消火栓管網中死水經消防泵倒流到5�！�7＃樓屋頂水箱進水管中。

　　集中泵房?jì)仁覂认�火栓供水管與5�！�7＃屋頂水箱供水管合并前設置倒流防止器，以防止供屋頂水箱的水倒流到市政管網。

　　四、總結

　　本工程的設計在遵從規范和當地自來水公司、消防等相關部門要求的情況下盡可能的采用新工藝、新技術，符合現在建設節約型社會(huì )的要求。尤其是生活給水和消防給水系統設計方面，對距小區集中泵房較遠的5�！�7＃樓在規范允許的范圍內屋頂水箱進水管和室內消火栓供水管合用室外部分管道，對地下車庫周?chē)��?�！�4＃樓室內消火栓管道直接引自地下車庫。既節約了施工和材料費用又便于日后的維護管理。
