摘　要：新修訂的《排水用柔性接口鑄鐵管及管件》（GB/T12772—1999），增加了目前國際上通用的無承口管箍式直管和管件，按其接口型式分為A型柔性接口和W型無承口管箍式兩種，簡稱A型和W型。與目前常用的排水管及接口相比較，W型無承口柔性排水鑄鐵管在結構、性能、安裝、施工等方面有獨到之處特別是環保、節能日益重視的今天，采用該種管材已經成為發展的必然趨勢。本文著重介紹了這兩種管材的性能、特點及其在居住建筑中的具體應用。

　　關鍵詞：柔性接口機制鑄鐵排水管 A型 W型

　　隨著我國經濟建設的快速發展，人民生活水平的提高， 對居住建筑的要求也越來越高。人們在關注住宅的建筑面積、戶型、朝向的同時，也越來越關注住宅中必不可少的部分——廚房、衛生間的設計。由建設部、經貿委、質技監局、建材局等于1999年12月聯合下達了《關于在住宅建設中淘汰落后產品的通知》，其中第四條明確指出“自2000年6月1日起，在城鎮新建住宅中，淘汰砂模鑄造鑄鐵排水管用于室內排水管道，推廣應用硬聚氯乙烯（UPVC）塑料排水管和符合《排水用柔性接口鑄鐵管及管件》（GB/T12772-1999）的柔性接口機制鑄鐵排水管�！庇纱宋覀兛梢钥闯鲂滦腿嵝越涌跈C制鑄鐵排水管替代傳統管材已經成為一種必然。目前，在近幾年新建的住宅小區中，建設部推廣使用的排水管材已經成為主流材料，在一些較高檔的住宅小區中，新型柔性接口機制鑄鐵排水管已經得到了廣泛應用，新型柔性接口機制鑄鐵排水管具有良好的發展前景。然而，由于新型柔性接口機制鑄鐵排水管管材在我國發展的歷史較短，與其它排水管材相比，人們對其了解較少，現結合筆者在施工中的一些經驗，對其性能、特點及工程中的應用情況，做一些簡單的介紹。

　　1、新型柔性接口機制鑄鐵排水管簡介

　　目前國際上通用的無承口管箍式直管和管件（即本文著重介紹的新型柔性接口鑄鐵排水管材及管件），按其接口型式分為A型柔性接口（法蘭壓蓋連接）和W型柔性接口（管箍連接）兩種，簡稱A型和W型。

　　1.1 新型柔性接口鑄鐵排水管采用高速離心鑄造技術，具有組織致密、管壁薄厚均勻、內外壁光滑、無沙眼和夾渣、抗拉與抗壓強度高，產品具有化學成分穩定、耐腐蝕、防火無毒、符合消防安全環保要求、無噪聲、不變形、使用壽命長的優點。

　　1.2 A型管：A型管具有強度高、噪聲低、防火性能好、使用壽命長，其連接的可曲撓性和抗震性能良好的優點，但實際工程中發現承插接頭部位需要的安裝空間較大且管體較笨重、耗用鋼材多，尤其在高層建筑中難以被建設方接受。

　　1.3 W型管：W型管材除了同樣具有強度高、噪聲低、防火性能好、使用壽命長，其連接的可曲撓性和抗震性能良好的特點外，同時還具有可同步施工、管材利用率高、便于管道清通、減少了水壓試驗次數、縮短工期提高經濟效益的特點。另外，這種型號的接口用螺栓在外側緊固，避免了承插口柔性接口凸緣易碰壞、靠墻腳的螺栓難以固定的缺陷，具有操作簡便等優點，因此在建筑排水管材及管件的選用中，具有較強的競爭力。 此外，由于W型管直管長度為3m，大大減少了中間接頭數量并可按照需要截取任意長度，從而大量節省管材，降低消耗及成本。W型無承口管箍采用帶肋不銹鋼卡箍，內襯橡膠圈柔性連接，抗震性能高、密封性能好，允許在一定范圍內擺動且不會(huì )滲漏。因此，無論是在國內還是國外，W型管均得到了廣泛的使用。

　　2、材料問題

　　由于此種管材在近幾年才正式大規模使用，且根據建筑業的要求，需要量正逐年遞增，因此，生產廠家也逐步增多，由此，產品的質量也良莠不齊，如何把握好材料的質量，將對工程的質量有舉足輕重的影響。為此，對材料的采購應嚴格按照相應的標準規范進行，要求管材、管件以及加工的原材料等必須是合格品。原材料進場后，嚴格按要求存放和保護。

　　3、在工程中的應用

　　根據筆者的施工經驗，在實際安裝工程中，上述兩種管材搭配使用效果較好，既可以滿足施工質量、使用功能的需要，又可以節約材料、降低成本。一般排水橫干管、首層出戶管宜采用A型管，排水立管及排水支管宜采用W型管。這樣搭配使用的好處是：A型管由于法蘭壓蓋連接的機械性能較好，在做排水橫干管時，可以保證使用壽命和使用功能。同時，由于自身良好的機械強度，特別適用于高層排水出戶橫管，可以承受上層來水的沖擊力。W型管由于安裝快捷，接口可曲撓性良好，宜做排水立管的選用材料，特別是作為廁浴間內排水橫支管的安裝施工時，可以利用其接口的良好可曲撓性和嚴密性，對排水管道的坡度進行良好控制。同時由于W型管連接件的特性，結合現在住宅工程的竣工裝修現狀（一般都是廁浴間排水立管明露），在進行立管隱蔽裝修時，便于裝修布置，可以節約空間，增大實際使用面積。此外，將A型和W型兩種管材搭配使用，除上述原因外，還因為A型管安裝施工過程中產生的剩余短料可以作為地上排水橫支管的安裝使用，節省材料，具有良好的經濟效益。結合目前國內外對兩種管材的使用情況，筆者結合自己的施工使用中的一點經驗，著重對W型管的安裝施工，作一下簡單介紹。

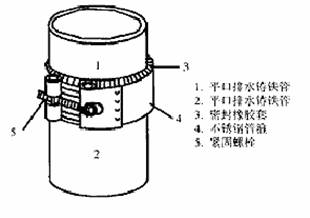

　　W型管的連接采用不銹鋼卡箍件進行連接施工。不銹鋼卡箍件由膠套、卡箍、穿孔滾動軸及螺栓構成。（見圖1）

　　接口采用橡膠套密封，效果好，能承受來自各方向的震動（包括強烈地震）。外罩為不銹鋼卡箍，接口美觀牢固、耐腐蝕。在安裝接口時將卡箍放松到最大直徑限位，先將不銹鋼外套套入管道，然后接口的兩端分別對入橡膠套內，將不銹鋼外套套在橡膠套外部擰牢即可獲得滿意效果。

　　W型管連接方式?jīng)Q定了其安裝、維修方便的特點，但是，由于采用螺栓緊固擠壓橡膠密封套的連接方式連接，密封程度除了同材料本身有關系外，主要取決于螺栓的緊固程度。根據筆者的施工經驗，緊固螺栓時，最好采用由廠家配套提供的專用工具（目前市場上也有），這樣即可以保證緊固效果又可以提高工作效率。另外，當排水管道發生堵塞時，只需要將卡箍件拆下即可，簡單易行，這是傳統的其它管材所沒有的優點。

　　為了保證施工質量和使用功能，防止跑、冒、滴、漏等現象出現，在實際工程中，除了進行常規的通水通球試驗以外，筆者還采用了滿水試驗和輕敲聽聲音相結合的辦法。對每次進場的材料進行滿水試驗抽查，全部合格后方可進場，具體使用時，輕敲材料，如聲音輕脆，則合格，一旦有嗡嗡的聲音，則表示有破裂。其次在每天管道施工完后，對管口進行臨時封堵，防止雜物掉落進后堵塞管道。在每個廁浴間安裝完成后，均對排水支管做滿水試驗，主要檢查接口是否漏水，有問題及時處理。

　　4、注意事項

　　4.1 W型管采用平口連接對管材質量要求高，對排水鑄鐵管的外徑橢圓度、壁厚及橡膠圈的物理性能都有較高的要求，因為平口的水密性能條件差，因此，除了嚴格控制管材及管件等的本體質量外，還要特別注意管材和管件的端口保護，保證端口的橢圓度及平整度。

　　4.2 W型管的安裝施工應該嚴格按照操作工序執行。特別是在直管安裝時每根管接口處需用立管卡將立管固定在建筑物的承重墻上；橫管在每個接口處均應加設吊架，在連接衛生器具較為集中的廁浴間處，如果橫支管上連接衛生潔具的兩個接口距離不大于600mm，可在中間設置一個吊架。

　　4.3 由于W型管的管材及管件不同于塑料制品，特別是管件的幾何尺寸較大，在預留洞施工時，一定要校核圖紙布置尺寸和實際安裝尺寸是否合適，以免預留洞口不合適無法進行后續安裝施工而進行二次剔鑿。

　　5、工程實例

　　由田華集團第九工程部承建由筆者負責安裝施工的位于北京市朝陽區的上東三角洲住宅樓及陽光上東園住宅小區中，排水系統均采用上述方式安裝施工。其中，上東三角洲住宅小區一期工程建筑面積24萬m2，目前已經入住一年。陽關上東園一期工程建筑面積20萬m2，目前50%以上已經入住。通過實際安裝施工及使用效果來看，運行效果良好，沒有出現任何質量問題。

　　6、結語

　　由于新型柔性接口鑄鐵排水管自身的特性，在目前國內高層建筑中被廣泛應用，并可替代相關進口產品，并符合建設部文件選材的要求�？梢哉f(shuō)它具備了老式承插鑄鐵排水管和塑料排水管的所有優點，選用此種管材，既節省了投資，又解決了以往排水管材的缺陷，具有強度高，耐腐蝕，噪音小，抗震防火的特性，較大程度的滿足了使用功能的要求，使室內空間布置最大化，收到了良好的社會(huì )效益與經濟效益。

　　總之，新型柔性接口鑄鐵排水管在建筑排水系統中的應用處于初級階段，還有許多問題需要進一步明確和驗證，以上僅是筆者在安裝施工過程中的一點淺見，希望能與有識之士共同探討。

　　參考文獻：《暖通雜志》及《給水排水》等
